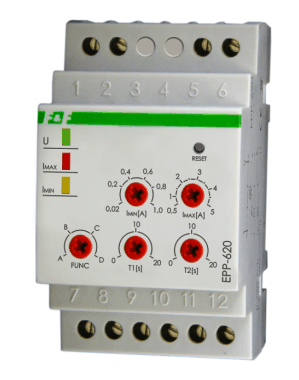

EPP-620
Przekaźnik prądowy. 4-funkcyjny.
Przeznaczenie:
Przekaźnik prądowy służy do kontroli wartości natężenia prądu w obwodzie mierzonym z funkcją przełączenia styków w przypadku przekroczeniu wartości natężenia prądu powyżej i poniżej ustawionych wartości progowych.
Działanie:

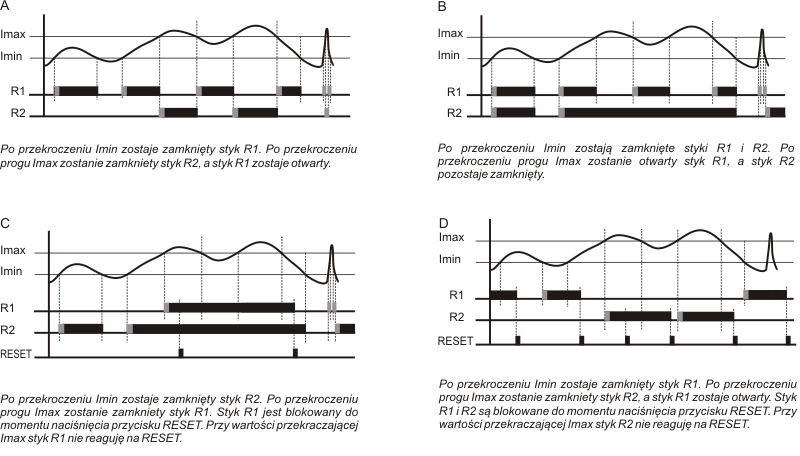

Przekaźnik jest przystosowany do współpracy z przekładnikiem prądowym o prądzie wtórnym 5A. Obwód pierwotny przekładnika włączone jest w obwód prądowy mierzony, a wtórny do zacisków pomiarowych przekaźnika. Przekaźnik pracuje według jednej z czterech funkcji pracy. Wybór funkcji odbywa się poprzez ustawienie strzałki potencjometru FUNC na oznaczeniu wybranej funkcji [A, B, C, lub D]. Potencjometrami ustawiane są progi prądowe - dolny Imin i górny Imax. Przekroczenie wartości natężenia prądu mierzonego powoduje zamknięcie odpowiednich styków zgodnie z wybraną funkcją pracy. Zamkniecie styku odbywa się z opóźnieniem ustawionym potencjometrami T1 (dla styku R1) i T2 (dla styku R2). Zamkniecie styków sygnalizowane jest swieceniem odpowiedniej LED Imax i Imin.. Zamkniecie styku odbywa się z opóźnieniem ustawionym potencjometrami T1 (dla styku R1) i T2 (dla styku R2).
Dane techniczne:
| zasilanie | 230V AC |
| styk | 2× separowany 1P |
| prąd obciążenia R1 i R2 | 2×[<16A] |
| prąd wejścia pomiarowego 1-2 | <5A |
| prąd przełączenia - regulowany Imin | 0,02÷1A |
| Imax | 0,5÷5A |
| histereza powrotu | 10% |
| czas zadziałania T1 i T2 - regulowany | 0÷20sek |
| czas powrotu | 0,5sek |
| pobór mocy | 0,4W |
| przyłącze | zaciski śrubowe 2,5mm² |
| temperatura pracy | -25÷50°C |
| wymiary | 3 moduły (52,5mm) |
| montaż | na szynie TH-35 |
