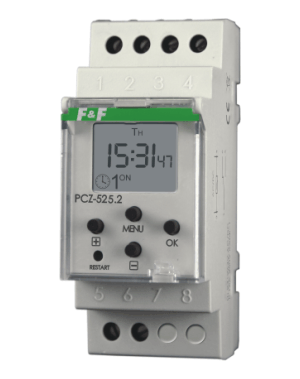

PCZ-525

Jednokanałowy, programowalny zegar astronomiczny.




NOWA FUNKCJA W ZEGARZE serii 3
Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.






Zapraszamy do obejrzenia poglądowego filmu:






Przeznaczenie
Zegar astronomiczny PCZ-525 służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych, zgodnie z porami zachodu i wschodu  słońca z możliwością zaprogramowania przerwy nocnej, czyli czasowego wyłączenia  odbiorników w celach oszczędnościowych.


Działanie
Zegar astronomiczny na podstawie informacji o bieżącej dacie, współ-rzędnych geograficznych miejsca jego zainstalowania  samoczynnie wyzna-cza dobowe, programowe punkty załączenia i wyłączenia oświetlenia. Dokładny czas załączenia i wyłączenia ustalany jest na podstawie obliczenia położenia słońca względem horyzontu.  Program umożliwia wybranie jednej z czterech opcji sterowania (moment włączenia i wyłączenia światła ustawiany jest niezależnie):
1. Astronomiczny zachód i wschód słońca
2. Zmierzch / świt cywilny
3. Korekcja – indywidualna korekcja programowych punktów załączenia i wy-łączenia przez użytkownika: kątowa lub czasowa.
4. Time - wyznaczenie „sztywnej” godziny załączenia lub wyłączenia niezależnej od cyklu wschodów i zachodów
Pomiędzy programowymi punktami załączenia i wyłączenia istnieje możliwość zaprogramowania przerwy nocnej, czyli czasowego wyłączenia  odbiorników w celach oszczędnościowych.


Funkcje zegara
PRACA AUTOMATYCZNA - samoczynna praca według programowych punktów załączenia i wyłączenia styku [załączony symbol na wyświetlaczu z lewej strony].
PRACA PÓŁAUTOMATYCZNA
– możliwość ręcznego włączenia/wyłączenia styku podczas pracy automatycznej. Zmiana obowiązywać będzie do mo-mentu kolejnego włączenia/wyłączenia wynikającego z cyklu pracy automatycznej [pulsujący symbol na wyświetlaczu z lewej strony].
UWAGA! W trybie półautomatycznym pozycja styku jest przeciwna do tej, który wynika z cyklu programu (czyli w nocy styk jest wyłączony, a w dzień załączony). Praca półautomatyczna działa tylko do końca obecnego cyklu pracy automatycznej, np. wejście w tryb półautomatyczny w dzień spowoduje załączenie światła, aż do momentu, gdy nastąpi pora programowego załączenia wynikająca z cyklu astronomicznego. Wtedy zegar wraca do pracy automatycznej (a światło pozostaje dalej włączone, aż do świtu). Załączenie lub wyłączenie trybu odbywa się przyciskami +/– na poziomie głównym.
PRACA RĘCZNA
- [ON] trwałe załączenie styku (poz. 1-5) lub [OFF] trwałe rozłączenie styku (poz. 1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA. [brak symbolu na wyświetlaczu z lewej strony].
ASTRONOMICZNY WSCHÓD I ZACHÓD SŁÓŃCA
- chwile, kiedy centrum dysku słonecznego dotyka horyzontu (parametr h =-0,583°). Ze względu na uproszczenie obliczeń dopuszcza się odchylenie rzędu kilku minut w stosunku do danych wyznaczonych przez „HM Nautical Almanac Office”.
UWAGA! Zaletą ustawienia momentu załączenia/wyłączenia w funkcji położenia tarczy słonecznej jest niewrażliwość na zmianę czasu trwania zmierzchu/świtu dla różnych pór roku, przez co moment załączenia/wyłą-czenia następuje zawsze dla tego samego poziomu jasności.
ZMIERZCH i ŚWIT CYWILNY
- także kalendarzowy – faza zachodu Słońca,
w której środek tarczy słonecznej znajdzie się nie więcej niż 6 stopni kątowych poniżej horyzontu (tarcza słoneczna oglądana z Ziemi ma średnicę ok. pół stopnia). W tym czasie pojawiają się na niebie (przy dobrej przejrzystości powietrza) najjaśniejsze gwiazdy i planety („Gwiazda Wieczorna”, „pierwsza gwiazdka” w Wigilię). Ze względu na rozproszenie światła w atmosferze jest jeszcze na ogół dostatecznie dużo światła słonecznego, że wystarcza to jeszcze do normalnej działalności na otwartej przestrzeni bez sztucznych źródeł światła. Świt cywilny (także kalendarzowy) – czas przed wschodem Słońca, kiedy środek tarczy Słońca znajduje się już wyżej niż 6° poniżej linii horyzontu.
PROGRAMOWY PUNKT ZAŁĄCZENIA i WYŁĄCZENIA
- czasy załączenia styku (poz. 1-5) i wyłączenia styku (poz. 1-6) wyznaczone w oparciu o wybraną opcję sterowania: astronomiczny wschód/zachód lub świt/zmierzch cywilny oraz lokalizację.
PRZERWA NOCNA
- ustawialne przez użytkownika czasowe wyłączenie pomiędzy  programowymi  punktami załączenia i wyłączenia.
KONFIGURACJA
- podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA  I  WYŁĄCZENIA.
LOKALIZACJA
- współrzędne geograficzne i strefa czasowa miejscowości stosunkowo bliskiej miejsca instalacji zegara. W pamięci zdefiniowane są lokalizacje i strefy czasowe ok. 1500 miejscowości z 51 krajów świata. Możliwe jest wprowadzenie własnych nastaw w postaci lokalizacji geograficznej i strefy czasowej (UTC).
KOD WSPÓŁRZĘDNYCH
- przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające podanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli na odwrocie instrukcji). Pełna lista krajów i odpowiadających im kodów znajduje się (na dole strony) w plikach do pobrania pod nazwą: Tabela kodów współrzędnych.

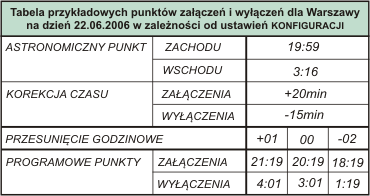

KOREKCJA
- przyspieszenie lub opóźnienie czasów załączenia/wyłączenia w stosunku do astronomicznych punktów czasowych wschodu i zachodu słońca:
±15° - korekcja kątowa dla momentu załączenia względem położenia środka tarczy słońca wobec horyzontu
±180 min. - korekcja czasowa dla momentu załączenia jako przesunięcia czasowego względem  wschodu/zachodu słońca.
DST - Daylight Saving Time - globalna nazwa  czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.
AUTOMATYCZNA ZMIANA CZASU
- Zmiana czasu z zimowego na letni. Opcja pracy ze zmiana lub bez zmiany automatycznej. Sterownik wyposażony został w funkcję wyboru strefy czasowej dzięki czemu pora przełączenia jest zgodna z czasem lokalnym.
PODGLĄD DATY
– podgląd ustawionej daty (OK.).
PODGLĄD PROGRAMOWYCH PUNKTÓW WŁ/WYŁ oraz LOKALIZACJI
– możliwość podglądu aktualnej pory załączenia i wyłączenia styku oraz nastawionej lokalizacji (wyświetlane są współrzędne geograficzne) i strefy czasowej UTC (w trybie podglądu daty kolejne naciśnięcia przycisków +/−.
KOMUNIKACJA BEZPRZEWODOWA NFC
– Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.
APLIKACJA PCZ KONFIGURATOR
– Bezpłatna aplikacja dla telefonów i table-tów pracujących w systemie Android i wyposażonych w moduł komunikacji bezprzewodowej NFC.
Funkcje:
* przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
* ustawienia współrzędnych poprzez wybór zdefiniowanej lokalizacji (kod współrzędnych), bezpośrednie wskazanie lokalizacji na mapie w telefonie lub przepisanie bieżącej pozycji zarejestrowanej przez GPS w telefonie.
* odczytywanie i zapisywanie konfiguracji do sterownika
* szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
* odczytywanie i zapisywanie konfiguracji do pliku
* udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe, …
* jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
* automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
* ustawienie czasu i daty na podstawie zegarka w telefonie
Aplikacja dostępna jest na Google Play!
KOREKCJA CZASOWA ZEGARA
– Nastawa comiesięcznej korekty sekund zegara systemowego.
WSKAŹNIK NAŁADOWANIA BATERII
– Sterownik wyposażony jest w kontrolę stanu baterii podtrzymującej pracę zegara w przypadku braku głównego zasilania. W przypadku niskiego stanu baterii, użytkownik zostanie poinformowany o konieczności jej wymiany.
KOREKCJA JASNOŚCI LCD
– Zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.
PAMIĘĆ STANU PRZEKAŹNIKA
– Ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.



Dane techniczne

zasilanie 24÷264V AC/DC
prąd obciążenia  <16A
styk separowany 1×NO/NC
czas podtrzymania pracy zegara 6 lat
typ baterii 2032 (litowa)
czas podtrzymania pracy wyświetlacza brak
dokładność wskazań zegara  1s
błąd czasu  ±1s/24h
pobór mocy 1,5W
temperatura pracy  -20÷50°C
przyłącze zaciski śrubowe 2,5mm²
moment dokręcający 0,4Nm
wymiary 2 moduły (35mm)
montaż na szynie TH-35
stopień ochrony IP20




PCZ Konfigurator




· komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.
· przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
· odczytywanie i zapisywanie konfiguracji do sterownika
· szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
· odczytywanie i zapisywanie konfiguracji do pliku
· udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe …
· jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
· automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
· ustawienie czasu i daty na podstawie zegarka w telefonie


 Aplikacja dostępna jest na Google Play!





UWAGA!
Aktualnie sprzedawany jest zegar PCZ-525 z indeksem 3.
Jest to indeks oznaczający wersję oprogramowania zegara.
Sprawdź, jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.
