BIS-411 / BIS-411i

Przekaźnik bistabilny. Na szynę 35 mm.





Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.




Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych  (dzwonkowych) włączników  sterujących.





Działanie
Załączenie odbiornika następuje po  impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.


UWAGA!
BIS-411 i BIS-411i (wersje 230V) mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).

UWAGA!
BIS-411 i BIS-411i (wersje 24V) nie mogą współpracować z wyłącznikami podświetlanymi.



 Dane techniczne

zasilanie
     BIS-411 230V 100÷265V AC
     BIS-411 24V 9÷30V AC/DC
     BIS-411 1R1Z 24V 9÷30V AC/DC
     BIS-411 2Z 24V 9÷30V AC/DC
     BIS-411i 230V 100÷265V AC
     BIS-411i 24V 9÷30V AC/DC
styk / prąd obciążenia AC-1
     BIS-411 230V separowany 1×NO/NC / <16A
     BIS-411 24V separowany 1×NO/NC / <16A
     BIS-411 1R1Z 24V separowany 1×NC 1×NO
     BIS-411 2Z 24V separowany 2×NO / 2×[8A]
     BIS-411i 230V separowany 1×NO / <16A (160A/20ms)
     BIS-411i 24V separowany 1×NO / <16A (160A/20ms)
maks. prąd przycisków sterujących Σ5mA
opóźnienie zadziałania 0,1÷0,2s
sygnalizacja zasilania LED zielona
sygnalizacja zadziałania LED czerwona
pobór mocy
     stan czuwania 0,15W
     stan załączenia 0,6W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
moment dokręcający 0,4Nm
wymiary 1 moduł (18mm)
montaż na szynie TH-35 mm
stopień ochrony IP20



Tabela mocy



Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.






Pliki do pobrania:




Zdjęcie

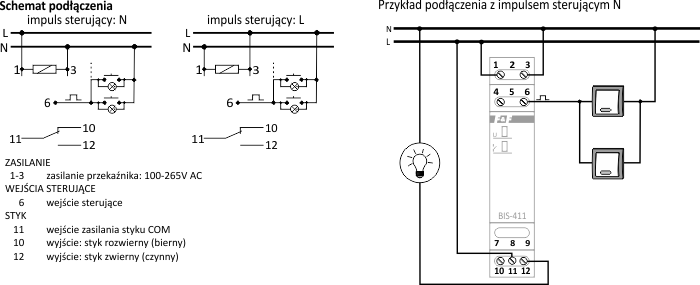

Schemat
