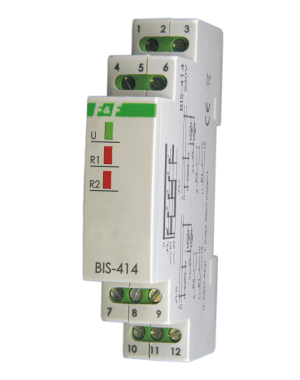

BIS-414
Na szyne 35mm.
Przeznaczenie:
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
Działanie:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.
Przełączenie przekaźnika w kolejny stan cyklu następuje po kolejnym impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.

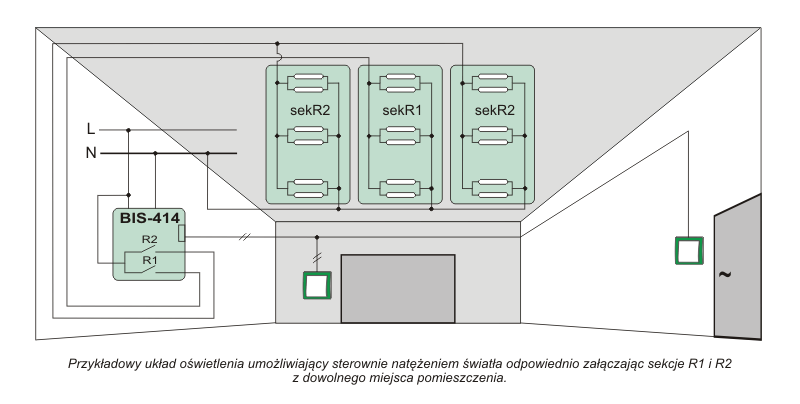

| impuls | stan działania |
| 1 | Załączona tylko sekcja R1 |
| 2 | Załączona tylko sekcja R2 |
| 3 | Załączona sekcja R1 i R2 |
| 4 | Wyłączona sekcja R1 i R2 |
Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
UWAGA!
BIS-414 230V może współpracować z wyłącznikami podswietlanymi.
UWAGA!
BIS-414 24V nie może współpracować z wyłącznikami podswietlanymi.
Dane techniczne:
| zasilanie BIS-414 230V | 230V AC |
| BIS-414 24V | 24V AC/DC |
| prąd obciążenia | 2×(<8A) |
| styk | separowany 2×1P |
| prąd impulsu sterującego | <1mA |
| opóźnienie zadziałania | 0,1÷0,2sek |
| czas wyłączenia - regulowany | 1÷12min |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja załączenia styku | 2×LED czerwona |
| pobór mocy | 0,8W |
| temperatury pracy | -25÷50°C |
| przyłacze | zaciski śrubowe 2,5mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie 35mm |
