DR-05 W / DR-05 B
Montaż natynkowy. IP 40.
DR-05 W biały

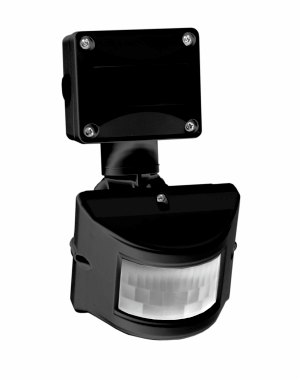

DR-05 B czarny
Przeznaczenie
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach jak korytarze, podwórza, podejścia i podjazdy, garaże, itp.
Działanie
Czujnik wykrywa źródła promieniowania podczerwonego. Analizuje takie parametry jak wielkość obiektu, ilość emitowanego ciepła oraz szybkość przemieszczania się pomiędzy poszczególnymi sektorami detekcji. Głowica detektora jest ruchoma w dwóch płaszczyznach, co pozwala na precyzyjne ustawienie pola detekcji dopasowanego do indywidualnych wymogów użytkownika. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia na czas ustawiony przez użytkownika. Po tym czasie oświetlenie zostanie wyłączone automatycznie. Czujnik ruchu wyposażony jest w automat zmierzchowy uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji czujnika może być korygowany przez użytkownika potencjometrem.Czujnik ruchu może pracować wewnątrz pomieszczeń oraz na zewnątrz w miejscach, w których nie jest narażony na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy czujnika i jego punktów połączeń elektrycznych .
Dane techniczne
zasilanie
230V AC
prąd obciążenia
<5A
próg aktywacji zmierzchowej
3÷2000Lx
detekcja ruchu
0,6÷1,5m/sek
czas wyłączenia
8sek±3sek ÷ 10min±2min
pole detekcji poziomej
140°÷180°
pole detekcji pionowej
0°÷45°
maks. odległość detekcji (dla <24°C)
12m
wysokość montażu czujnika
0,5÷3,5m
pobór mocy
0,45W
stopień ochrony
IP 44
temperatura pracy
zaciski śrubowe 1,5mm²
przyłącze zaciski śrubowe
-20÷40°C
wymiary
95×67×210mm
montaż
dwa wkręty do podłoża
