Sterowniki rolet Jednoprzyciskowe

STR-422

Jednoprzyciskowy. Na szynę 35mm.

Przeznaczenie
Sterownik STR przeznaczony jest do sterowania rolet (góra-dół) lub innych obiektów (np. bramy) napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych). Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami.

Działanie
Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Praca silnika oraz kierunek ruchu rolety sygnalizowane jest świeceniem odpowiedniej LED czerwonej lub . Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Wejścia sterujące sterownika
Sterowanie lokalne - przycisk podłączony do zacisku 7 sterujący jedną roletą.
- w górę (otwarcie) / w dół (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w kierunku przeciwnym do ostatnio wykonywanego (po podączeniu sterownika do zasilania pierwszy ruch powoduje zamknięcie rolety). Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety. Ponowne naciśnięcie przycisku lokalnego powoduje ruch rolety w przeciwnym kierunku.

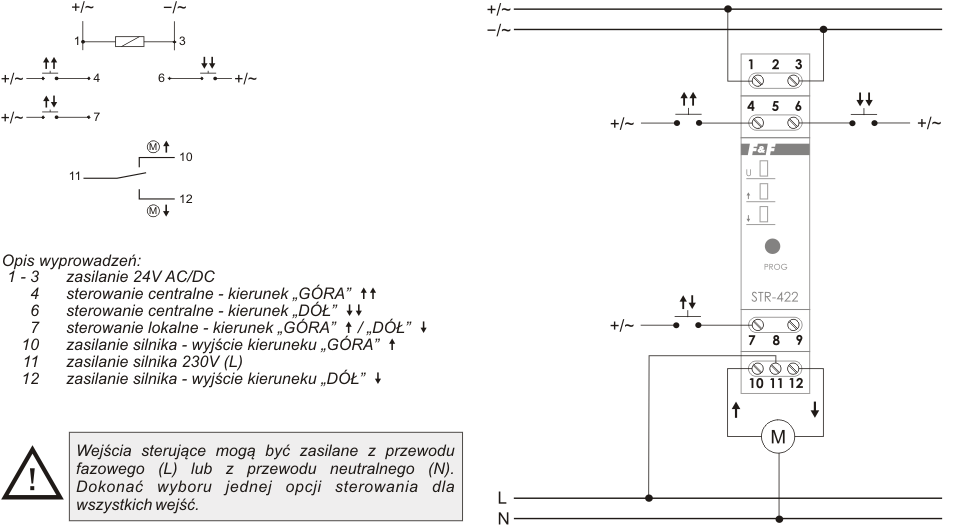

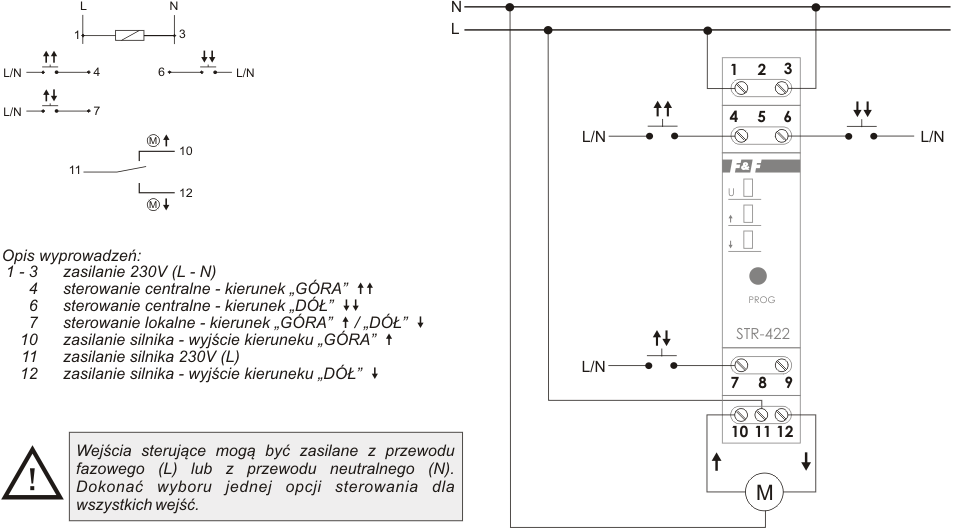

Sterowanie centralne - wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 4 i 6 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.
- wszystkie w górę; - wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA! Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.

Dane techniczne

zasilanie STR-421 230V	230V AC
STR-421 24V	24V AC/DC
prąd obciążenia AC-3	<2A
prąd impulsu sterującego dla L/N	<1mA
czas załączenia - programowalny	0sek÷10min
sygnalizacja zasilania / programowania	LED zielona
sygnalizacja zadziałania	2×LED czerwona
pobór mocy	1W
temperatura pracy	-25÷50°C
przyłącze	zaciski śrubowe 2,5mm²
wymiary	1 moduł (18mm)
montaż	na szynie 35mm
