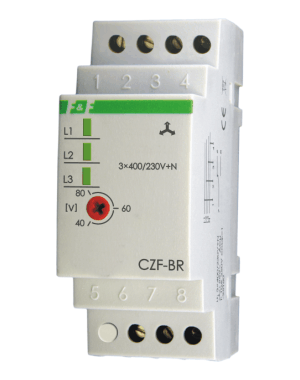

CZF-BR
Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1P.
Przeznaczenie
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
Dane techniczne
zasilanie
3×400/230V+N
styk
separowany 1P
prąd obciążenia
<10A
kontrola zasilania
3×LED zielona
asymetria napięciowa zadziałania
40÷80V~
histereza napięciowa
5V~
opóźnienie wyłączenia
4sek
pobór mocy
1,6W
temperatura pracy
-25÷50°C
przyłącze
zaciski śrubowe 2,5mm²
wymiary
2 moduły (35mm)
montaż
na szynie 35mm
