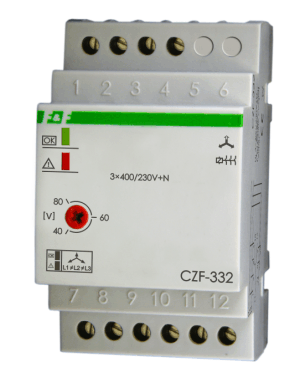

CZF-332
ZE STYKIEM SEPAROWANYM 1P.
Przeznaczenie
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczone są do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
Dane techniczne
| zasilanie | 3×400/230V+N |
| styk | separowany 1P |
| prąd obciążenia | <10A |
| sygnalizacja zasilania / poprawności parametrów | LED zielona |
| sygnalizacja awarii stycznika | LED czerwona |
| asymetria napięciowa zadziałania | 40÷55V~ |
| napięcie zadziałania | 175÷190V~ |
| histereza napięciowa | 5V~ |
| opóźnienie wyłączenia | 4sek |
| pobór mocy | 1,6W |
| temperatura pracy | -25÷40°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 3 moduły (52,5mm) |
| montaż | dwa wkręty do podłoża |
