CP-710
Z BLOKADĄ CZASOWĄ.
Przeznaczenie
Przekaźnik napięciowy CP-710 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Działanie

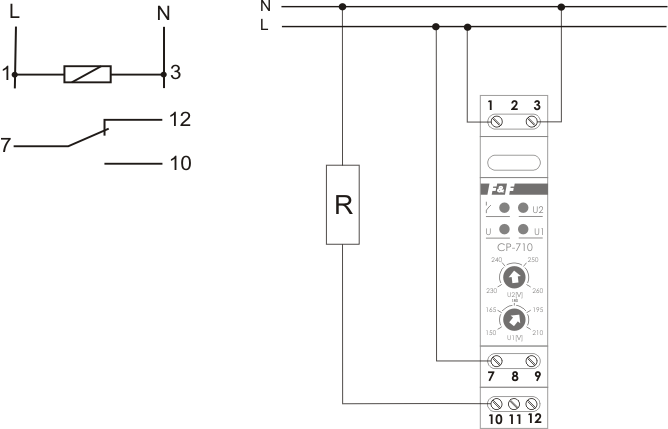

Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED zielonej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.
Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 7-12). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.
Dane techniczne
zasilanie
50÷450V AC
prąd obciążenia
<16A
styk
separowany 1P
sygnalizacja zasilania
LED zielona
sygnalizacja przekroczenia progów napieciowych
2×LED czerwona
sygnalizacja blokady
LED żółta
próg napięciowy zadziałania
dolny U1
150÷210V
górny U2
230÷260V
histereza napięciowa powrotu
dla progu U1
5V
dla progu U2
5V
czas zadziałania
dla progu U1
1,5sek
dla progu U2
0,1sek
czas powrotu
dla progu U1
1,5sek
dla progu U2
1,5sek
pobór mocy
0,8W
temperatura pracy
-25÷50°C
przyłącze
zaciski śrubowe 2,5mm²
wymiary
1 moduł (18mm)
montaż
na szynie 35mm
