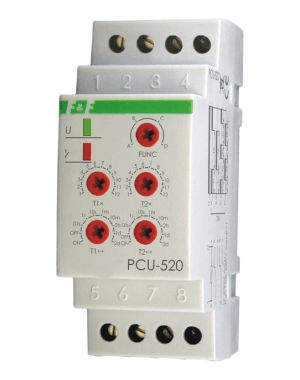

PCU-520

Nastawa dwóch czasów T1 i T2 (czasu pracy i czasu przerwy)




Przeznaczenie
Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).



Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję
1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie  styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych   odstępach  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych   odstępach  czasu pracy i przerwy.





Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.



Zakresy czasowe

0,1s : 0,1÷1,2 sek.
1s :         1÷12 sek.
10s : 10÷120 sek.
1m :          1÷12 min.
10m :     10÷120 min.
2h : 2÷24 godz.
1d :  1÷12 dni (24÷288 godz.)
2d : 2÷24 dni (48÷576 godz.)

 ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.
 OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10.



Dane techniczne

zasilanie  PCU-520 230V  230V AC
               PCU-520 24V 24V AC/DC
prąd obciążenia  2×(<8A)
styk separowany 2P
zakres nastawy czasu pracy 0,1sek÷576 godz.
opóźnienie zadziałania  <50msek
sygnalizacja zasilania  LED zielona
sygnalizacja stanu styku LED czerwona
pobór mocy  1,2W
temperatura pracy  -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
wymiary  2 moduły (35mm)
montaż na szynie TH-35







Pliki do pobrania:




Zdjęcie

Schemat

PCU-520 230V

PCU-520 230V

PCU-520 24V

PCU-520 24V

Dodatki

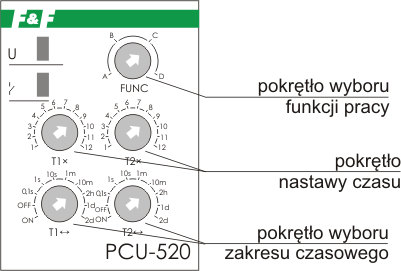

Panel czołowy

Opis panelu czołowego
