PCS-506
8-funkcyjny. Z wejściem START.
Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie

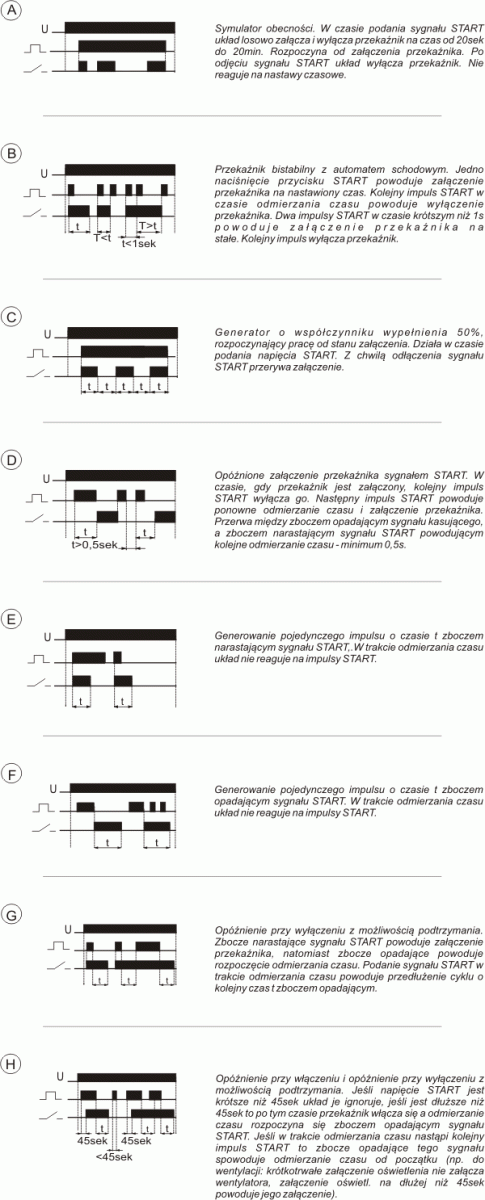

Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji przełączników.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
0,1s :
0,1÷1,2 sek.
1s :
1÷12 sek.
10s :
10÷120 sek.
1m :
1÷12 min.
10m :
10÷120 min.
2h :
2÷24 godz.
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku.
Dane techniczne
| zasilanie | 230V AC |
| prąd obciążenia | <10A |
| styk | 1Z |
| zakres nastawy czasu pracy | 0,1sek÷24h |
| opóźnienie zadziałania | <50msek |
| pobór mocy | 0,8W |
| temperatura pracy | -25÷50°C |
| przyłącze | 4×DY 1mm², l=10cm |
| wymiary | Ø55, h=13mm |
| montaż | w puszce podtynkowej Ø60 |
