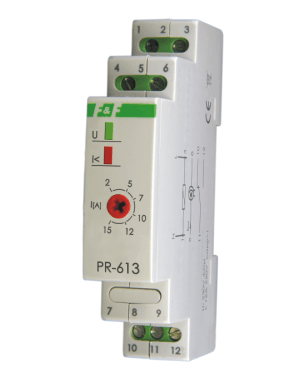

PR-613 / PR-615
Montaż na szynie 35mm.
Przeznaczenie
Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

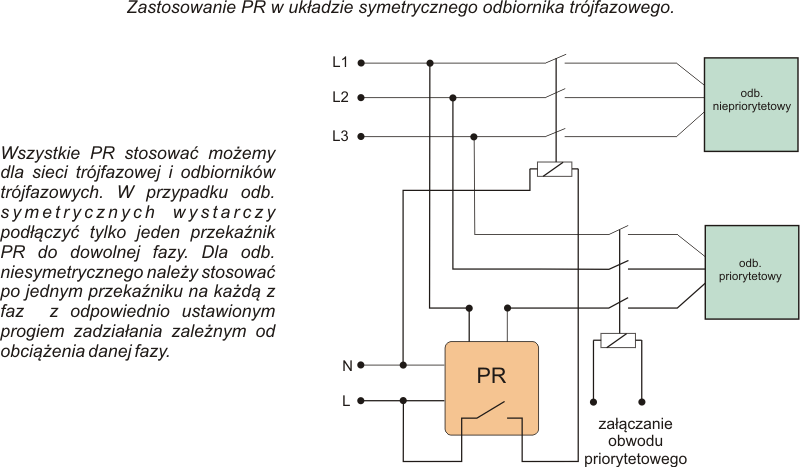

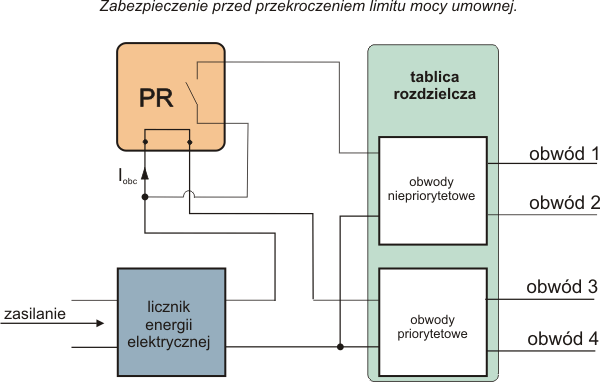

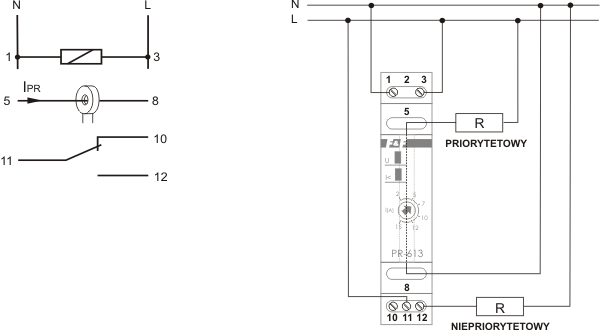

Działanie
Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.
Uwaga!
Prąd odbiornika priorytetowego może być większy od 15A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika .
Dane techniczne
| zasilanie | 230V AC |
| prąd odbiorników niepriorytetowych | <16A |
| lub większy z zastosowaniem stycznika | |
| prąd odbiorników priorytetowych | ograniczony przekrojem przewodu |
| przewlekanego (maks. Ø=4mm) | |
| styk | separowany 1Z |
| prąd przełączenia - regulowany | |
| dla PR-613 | 2÷15A |
| dla PR-615 | 4÷30A |
| histereza powrotu | 10% |
| opóźnienie przełączenia | 0,1sek |
| opóźnienie powrotu | 0,1sek |
| pobór mocy | 0,4W |
| temperatura pracy | -25÷50°C |
| wymiary | 1 moduł (18mm) |
| przyłącze | zaciski śrubowe 2,5mm² |
| montaż | na szynie 35mm |
| kanał przelotowy: | |
| izolacja | jedwab szklany impregnowany kałczukiem |
| oporność izolacji | 108Ω |
| napięcie przebicia izolacji | 4,3kV |
| maks. temperatura pracy | 180°C, klasa H |
|
