EPS
Mikroprocesorowy przekaźnik silnikowy
Przeznaczenie
EPS przeznaczony jest do zabezpieczania elektrycznych silników trójfazowych dowolnej mocy (dla silników od kilkuset watów do 55kW bezpośrednie podłączenie, a dla silników powyżej 55kW z dodatkowymi zewnętrznymi przekładnikami prądowymi). Skutecznie chroni silniki w drogich i odpowiedzialnych zastosowaniach jak windy, transportery, podnośniki, wentylatory, wirówki, kompresory, itp.
Działanie
Przekaźnik kontroluje obciążenie w każdej fazie. Bazując na wartościach nastawy wprowadzonych przez użytkownika oraz na rzeczywistym prądzie pobieranym przez silnik, realizowana jest przez mikroprocesor analiza stanu pracy silnika. EPS porównując stan pracy zabezpieczanego silnika z modelowymi charakterystykami w pamięci procesora szybko i z dużą precyzją wykrywa wszelkie nieprawidłowości w działaniu w rezultacie odłączając zasilanie silnika.
FUNKCJE ZABEZPIECZAJĄCE
* ZABEZPIECZENIE TERMICZNE
* ZABEZPIECZENIE PRZED PRZECIĄŻENIEM MECHANICZNYM
* ZABEZPIECZENIE PRZED UTYKIEM WIRNIKA
* ZABEZPIECZENIE OD CZĘSTEGO ROZRUCHU
* ZABEZPIECZENIE PRZED ZANIKIEM FAZY
* ZABEZPIECZENIE PRZED ASYMETRIĄ OBCIĄŻENIA
* ZABEZPIECZENIE PRZED ZWARCIEM DOZIEMNYM
FUNKCJE DODATKOWE
* SYGNALIZACJA OPTYCZNA OBCIĄŻENIA SILNIKA
* SYGNALIZACJA PRZYCZYNY ZADZIAŁANIA ZABEZPIECZENIA
* PAMIĘĆ CIEPLNA SILNIKA
* ZDALNE STEROWANIE SILNIKA POPRZEZ EPS BEZPOŚREDNIO ZE STEROWNIKÓW PRZEMYSŁOWYCH
Dobór przekaźnika

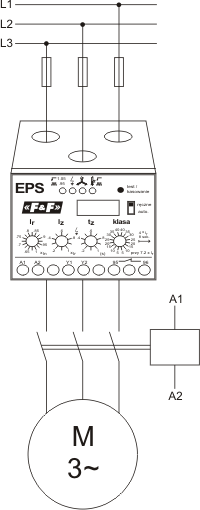

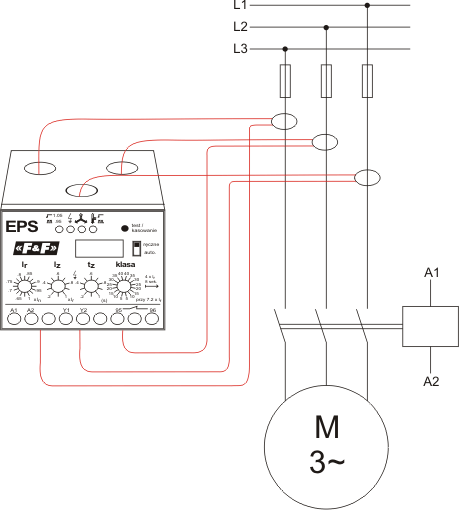

EPS produkowany jest w siedmiu wersjach prądowych: 5A, 10A, 16A, 25A, 45A, 63A i 100A. Zakres nastawy rzeczywistego prądu roboczego dla każdej z wersji wynosi od 62% do 100% prądu znamionowego przekaźnika (0,625÷1×In). Dobór odpowiedniego przekaźnika zależy od mocy zabezpieczanego silnika i jego prądu znamionowego. Dla silników od kilkuset watów do 55kW stosujemy EPS o odpowiednio dobranym zakresie nastawy prądu, a dla silników powyżej 55kW stosujemy EPS 5A oraz dodatkowe zewnętrzne przekładniki prądowe.
| WYKONANIE | ZAKRES NASTAWY | |
| 5A | 3,125÷5A | ⇒do współpracy z przekładnikami prądowymi |
| 10A | 6,25÷10A | |
| 16A | 10÷16A | |
| 25A | 15,625÷25A | |
| 40A | 25÷40A | |
| 63A | 39,375÷63A | |
| 100A | 62,5÷100A |
Dane techniczne
| zasilanie | 160÷242V 50/60 Hz |
| napięcie izolacji torów głównych | 690 V~ |
| obciążenie styku | 2A AC-15 |
| asymetria prądowa zadziałania | >30% |
| opóźnienie przy zaniku fazy i asymetrii | 4 sek. |
| maks. średnica kabli | Ø14 |
| stopień ochrony | zaciski śrubowe 2,5 mm2 |
| przyłącze | IP40 |
| wymiary | 72×59×88 |
| masa | 385g |
| montaż | na szynie 35mm |
