EPS-D
Mikroprocesorowy przekaźnik silnikowy
Przeznaczenie
EPS przeznaczony jest do zabezpieczania elektrycznych silników trójfazowych dowolnej mocy. Skutecznie chroni silniki w drogich i odpowiedzialnych zastosowaniach jak pompy, hydrofory, windy, transportery, podnośniki, wentylatory, wirówki, kompresory, itp.
Działanie
Przekaźnik kontroluje obciążenie w każdej fazie. Bazując na wartościach nastawy wprowadzonych przez użytkownika oraz na rzeczywistym prądzie pobieranym przez silnik, realizowana jest przez mikroprocesor analiza stanu pracy silnika. EPS-D porównując stan pracy zabezpieczanego silnika z modelowymi charakterystykami w pamięci procesora szybko i z dużą precyzją wykrywa wszelkie nieprawidłowości w działaniu w rezultacie odłączając zasilanie silnika.
FUNKCJE ZABEZPIECZAJĄCE
* ZABEZPIECZENIE TERMICZNE
* ZABEZPIECZENIE PRZED PRACĄ JAŁOWĄ I SUCHOBIEGIEM (zab. podprądowe)
* ZABEZPIECZENIE PRZED PRZECIĄŻENIEM MECHANICZNYM
* ZABEZPIECZENIE PRZED UTYKIEM WIRNIKA
* ZABEZPIECZENIE OD CZĘSTEGO ROZRUCHU
* ZABEZPIECZENIE PRZED ZANIKIEM FAZY
* ZABEZPIECZENIE PRZED ZMIANĄ KOLEJNOŚCI FAZ
* ZABEZPIECZENIE PRZED ASYMETRIĄ OBCIĄŻENIA
* ZABEZPIECZENIE PRZED ZWARCIEM DOZIEMNYM
FUNKCJE DODATKOWE
* PODGLĄD WARTOŚCI OBCIĄŻENIA SILNIKA
* KOMUNIKAT PRZYCZYNY ZADZIAŁANIA ZABEZPIECZENIA
* PAMIĘĆ CIEPLNA SILNIKA
OPCJONALNE FUNKCJE ZABEZPIECZAJĄCE

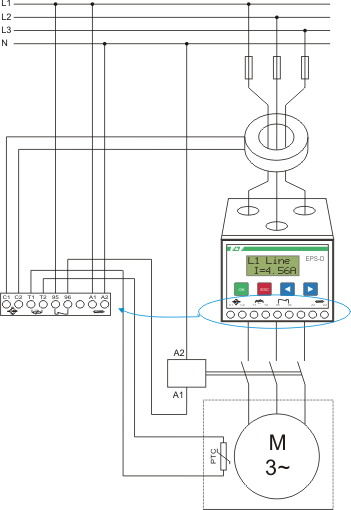

* ZABEZPIECZENIE RÓŻNICOWO-PRĄDOWE PRZECIWPORAŻENIOWE (podłączony dodatkowy transformator Ferrantiego umożliwia realizację zabezpieczenia w zakresie 30mA÷500mA. Czas zadziałania ok. 100ms.
Dobór przekaźnika

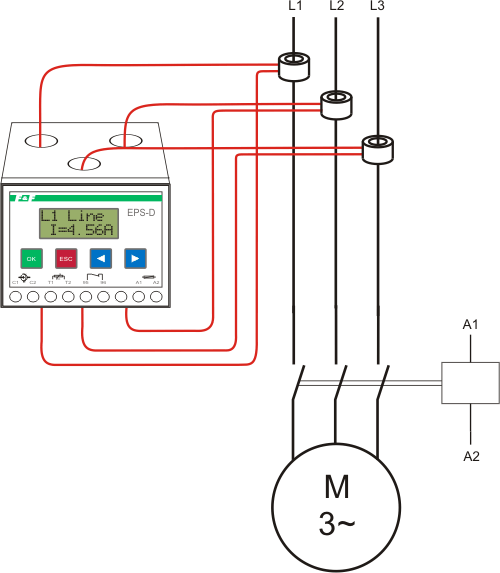

EPS-D produkowany jest w trzech wersjach prądowych: 5A, 20A i 100A. Zakres nastawy rzeczywistego prądu roboczego dla każdej z wersji wynosi od 0% do 100% prądu znamionowego przekaźnika (0÷1×In). Dobór odpowiedniego przekaźnika zależy od mocy zabezpieczanego silnika i jego prądu znamionowego. Dla silników powyżej 55kW (>100A) stosujemy EPS 5A oraz dodatkowe zewnętrzne przekładniki prądowe.
| WYKONANIE | ZAKRES NASTAWY | |
| 5A | 0÷5A | ⇒do współpracy z przekładnikami prądowymi |
| 20A | 0÷20A | |
| 100A | 20÷100A |
Dane techniczne
| zasilanie | 160÷242V 50/60 Hz |
| napięcie izolacji torów głównych | 690 V~ |
| obciążenie styku | 2A AC-15 |
| asymetria prądowa zadziałania | >30% |
| opóźnienie przy zaniku fazy i asymetrii | 4 sek. |
| maks. średnica kabli | Ø14 |
| stopień ochrony | zaciski śrubowe 2,5 mm2 |
| przyłącze | IP20 |
| wymiary | 72×59×88 |
| masa | 385g |
| montaż | na szynie 35mm |
