ZI-60/120/240-24
Przemysłowe
Przeznaczenie
Do układów zasilania urządzeń elektrycznych i elektronicznych w systemach automatyki przemysłowej oraz sieciach informatycznych.
Działanie
Zasilacz posiada pokrętło regulacyjne [Adjust] umożliwiające regulację napięcia wyjściowego w zakresie 22÷27V. LED zielona DC OK sygnalizuje poprawność zasilania na wyjściu. LED czerwona Overload sygnalizuje prądowe przeciążenie lub napięciowe przewyższenie wyjścia. Zasilacz posiada wewnętrzne zabezpieczenia zwarciowe, przeciążeniowe, przepięciowe i temperaturowe.
Wykonania
TYP
PRĄD
MOC
ZI-60-24
2,5A
60W

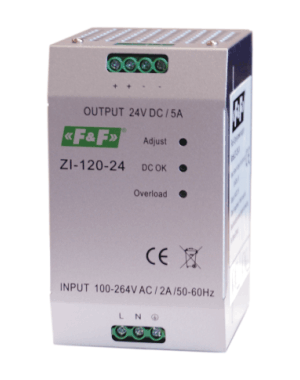

ZI-120-24
5A
120W

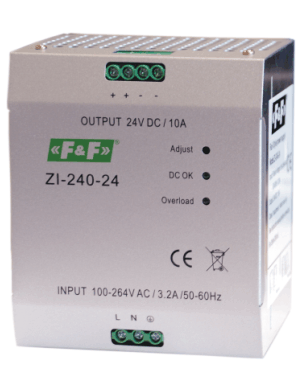

ZI-240-24
10A
240W
Dane techniczne
| moc | 60W / 120W / 240W |
| napięcie WE | 90÷264VAC/120÷370VDC |
| częstotliwość | 47÷63Hz |
| napięcie WY | 24V DC |
| zakres regulacji napięcia | 22÷27VDC |
| tolerancja napięciowa | ±1% |
| prąd WY | 2,5A / 5A /10A |
| przeciążenie prądowe | 150%/3min |
| obciążenie minimalne | 0% |
| częstotliwość kluczowania | 100kHz |
| napiecie przebicia WE->WY | 3kV |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja przeciążenia/przepięcia | LED czerwona |
| temperatura pracy | -10÷70°C |
| chłodzenie | grawitacyjne |
| przyłącze | zaciski śrubowe 4,0mm² |
| wymiary | 130×50/75/110×90 |
| waga | 485g / 680g / 1040g |
| montaż | na szynie TH-35 |
