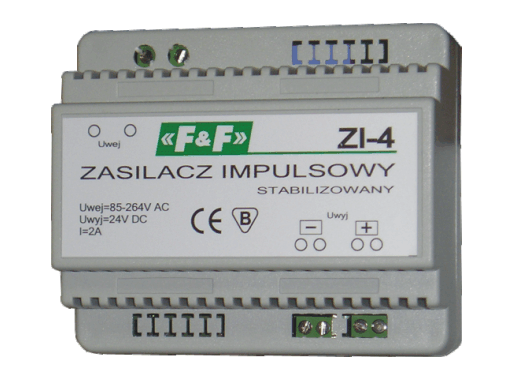

ZI-1÷6
Moc 50W
Wykonania
TYP
NAP. WYJ
PRĄD
ZI-1
5V DC
10A
ZI-2
12V DC
4A
ZI-3
18V DC
3A
ZI-4
24V DC
2A
ZI-5
15V DC
3,3A
ZI-6
48V DC
1A
Uwaga!
*Poniżej 160V napięcia wejściowego zasilacz będzie nadal stabilizować napięcie wyjściowe, ale maksymalny prąd wyjściowy będzie spadać współbieżnie ze spadkiem napięcia wejściowego.
*Ze względu na wysoką częstotliwość pracy przetwornicy niektóre, bardzo czułe urządzenia radiowe lub mikroprocesorowe mogą pracować nieprawidłowo. Zaleca się zainstalowanie filtru OP-230 (patrz pozycja 18) pomiędzy zasilaczem a odbiornikiem.
*Przy zwiększeniu obciążenia powyżej Imax zasilacz będzie stabilizować prąd, a nap. wyj. będzie spadać. Jeżeli nap. wyj. spadnie do ok. 40% zasilacz wyłączy się i będzie co 1,5÷2sek. próbkować. Podobnie zdarzy się przy podłączeniu odbiornika, który pobiera duży prąd rozruchowy (np. zimna żarówka). Jeżeli przeciążenie nie jest zbyt duże , zasilacz po kilku próbach ( np. stopniowe rozgrzewanie włókna żarówki) wystartuje. Jeżeli obciążenie jest zbyt duże zasilacz będzie próbkować do momentu odłączenia obciążenia.
Dane techniczne
| napięcie wejściowe | 85÷264V AC |
| moc wyjściowa | 50W |
| ograniczenie prądowe | 110%Iwyj |
| minimalne obciążenie | 0% |
| częstotliwość kluczowania | 70kHz |
| temperatura pracy | -10÷40°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 6 modułów (105mm) |
| waga | 190g |
| montaż | na szynie 35mm |
