LE-03M CT
Trójfazowy. Port RS-485 + Modbus RTU. Do pomiaru półpośredniego. Z programowalną przekładnią.
Przeznaczenie
LE-03M CT jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego trójfazowego mierzonej w układzie półpośrednim.
Wskaźnik przeznaczony jest do współpracy z przekładnikami prądowymi o prądzie pierwotnym Ip z zakresu 5÷6000A i prądzie wtórnym 5A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego Ip zastosowanego przekładnika prądowego. Użytkownik ma możliwość ustawienia we wskaźniku wartości przekładni zastosowanych przekładników, co pozwala na wskazania wartości rzeczywistej pobranej przez układ energii elektrycznej.
Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.

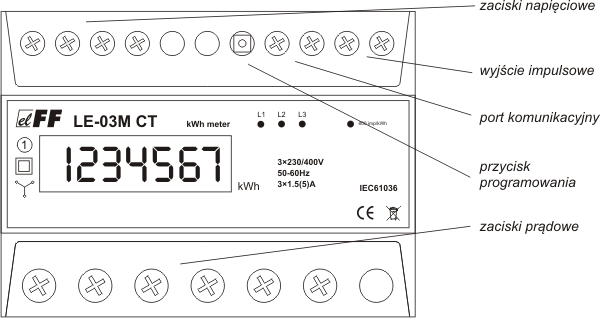

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED imp/kWh przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
W pamięci wskaźnika zachowane są wartości prądów pierwotnych Ip przekładników możliwych do zastosowania. Wybór odpowiedniej wartości zgodnej z wartościami podłączonych przekładników powoduje automatyczne ustawienie właściwego współczynnika, zgodnie z którym wyliczana jest wartość rzeczywista pobranej energii elektrycznej układu. Wartość ta jest projektowana na wyświetlaczu LCD w formacie zależnym od wybranej przekładni.
Wartości prądów Ip przekładników wpisane w pamięć wskaźnika:
5, 20, 30, 40, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000, 2500, 3000, 4000, 5000, 6000.
Wskaźnik posiada port szeregowy RS-485 przeznaczony do komunikacji sieciowej zgodnie z protokołem MODBUS RTU. Wskaźnik pracuje w trybie SLAVE. Odczyt wartości mierzonej wskaźnika oraz ustawienia indywidualnego adresu sieciowego i parametru przekładni odbywa się za pomocą rozkazów protokołu MODBUS RTU.
Parametry komunikacji:
- prędkość transmisji - 9600 bit/s
- brak kontroli parzystości
- długość słowa - 8 bitów
- bity stopu - 1
- zabezpieczenie transmisji - suma kontrolna CRC
Wskaźniki mogą być połączone w sieć (maksymalnie 245 urządzeń), w której każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.
Uwaga!
Licznik podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A). Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy z wzoru (12000 × 5)/Ip, gdzie:
Ip - prąd pierwotny zastosowanych przekładników. Przykład:
dla przekładnika 5/5A (Ip=5): (12000×5)/5=12000imp/kWh
dla przekładnika 100/5A (Ip=100): (12000×5)/100=600imp/kWh
Uwaga!
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Dane techniczne
| napięcie odniesienia | 3×230/400V+N |
| prąd bazowy | 3×1,5A |
| prąd maksymalny | 3×5A |
| prąd wtórny przekładnika | 5A |
| prąd minimalny | 0,04A |
| dokładność pomiaru zgodnie z IEC61036 | klasa 1 |
| liczba znaków LCD | 7 |
| zakres wskazań liczydła | zależny od przekładni |
| stała licznika (dla 5/5A) | zależny od przekładni |
| sygnalizacja poboru prądu | 3×LED czerwona |
| sygnalizacja sczytywania | LED czerwona |
| wyjście impulsowe SO+ SO- | typu otwarty kolektor |
| napięcie podłączenia SO+ SO- | <30V DC |
| prąd podłączenia SO+ SO- | <27mA |
| stała SO+ SO- | zależna od przekładni |
| czas impulsu SO+ SO- | 90msek |
| pobór własny licznika | <10VA; <2W |
| port | RS-485 |
| protokół komunikacyjny | MODBUS RTU |
| stopień ochrony | IP20 |
| temperatura pracy | -20÷55°C |
| przyłącze | zaciski śrubowe 25mm² |
| wymiary | 7 modułu (122mm) |
| montaż | na szynie 35mm |

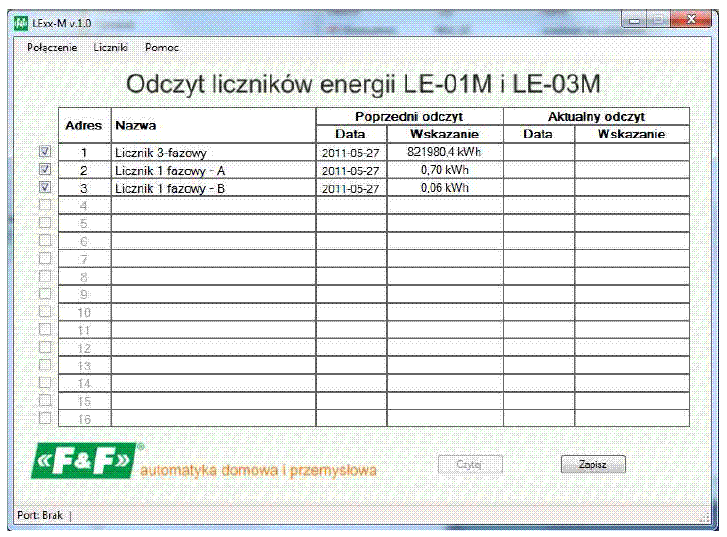

Program do odczytu wskazań liczników energii
LE01-M, LE03-M, LE-03M CT
(wersja demo)
Program umożliwia zdalny odczyt poprzez sieć RS-485 wskazań maksymalnie 16 dowolnych wskaźników produkcji F&F.
Dostępny program jest w trybie demonstracyjnym, w którym wyświetlane są tylko dwie ostatnie cyfry z wyniku odczytu licznika energii. Pozostała część funkcjonalności programu pozostaje bez zmian.
Aby odblokować pełną funkcjonalność programu należy zakupić licencję na każde stanowisko, na którym uruchamiany będzie program. Informacje jak kupić licencje znajdują sie w instrukcji.
Wersja demonstarcyjna programu pozwala na adresowanie liczników.
Pobierz program i instrukcję ►
|
Czytaj więcej! |
 |
