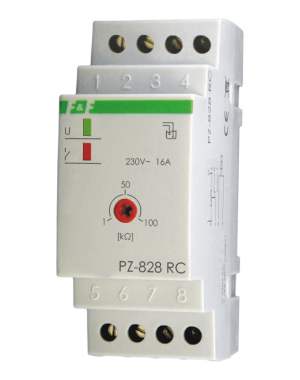

PZ-828 / PZ-828 RC
JEDNOSTANOWE.
PZ-828 z fabryczną nastawą czułości
PZ-828 RC z regulacją czułości
Przeznaczenie
Przekaźniki jednostanowe służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowanej sondy zalania.
Działanie
W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

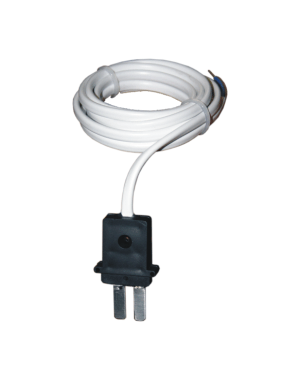

Sposób podłączenia sondy
Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni, co pozwala na szybkie wykrycie awarii i zalania pomieszczenia cieczą z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).
Przewód sondy można przedłużyć do 100m.
Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał
* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).
Uwaga!
Zaciski 5-6 separowane od sieci.
Dane techniczne
| zasilanie | 230V AC |
| prąd obciążenia | <16A |
| styk | separowany 1P |
| czułość - regulowana dla PZ-828 RC | 1÷100kΩ |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja stanu pracy | LED czerwona |
| pobór mocy | 1,1W |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 2 moduły (35mm) |
| montaż | na szynie 35mm |
| sonda zalania | elektrodowa |
| wymiary sondy / długość przewodu | 30×20×5mm/1,5m |
| długość / rozstaw elektrod | 30mm / 5mm |
| napięcie elektrod | <6V~ |
| prąd elektrod | <0,13mA |
|
