ST25 / ST40 / ST63
Styczniki modułowe
Przeznaczenie
Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35mm.
Działanie
Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czarwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
Dane techniczne
nr normy
IEC 61095
temperatura pracy
-25÷50°C
stopień ochrony
IP 20
montaż
na szynie 35mm

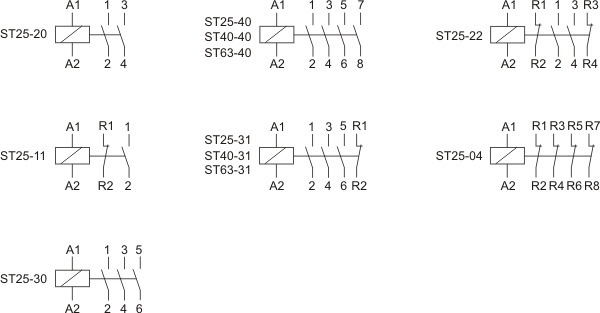

| typ | styki | prąd AC1 | nap. zas. | moc | mod | waga | zaciski |

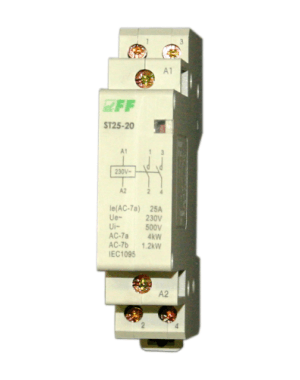

| ST25-20 | 2NO | 25A | 230V AC | 2,2W | 1 | 106g | 4mm² |
| ST25-20/24 | 2NO | 25A | 24V AC | 2,2W | 1 | 106g | 4mm² |
| ST25-11 | 1NO+1NC | 25A | 230V AC | 2,2W | 1 | 106g | 4mm² |
| ST25-30 | 3NO | 25A | 230V AC | 4,0W | 2 | 168g | 4mm² |
| ST25-31 | 3NO+1NC | 25A | 230V AC | 4,0W | 2 | 168g | 4mm² |
| ST25-31/24 | 3NO+1NC | 25A | 24V AC | 4,0W | 2 | 168g | 4mm² |
| ST25-40 | 4NO | 25A | 230V AC | 4,0W | 2 | 168g | 4mm² |

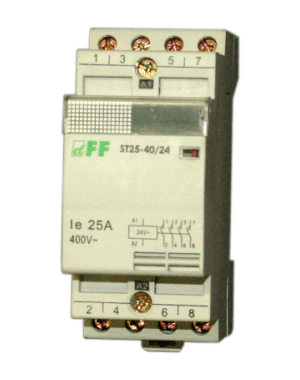

| ST25-40/24 | 4NO | 25A | 24V AC | 4,0W | 2 | 168g | 4mm² |
| ST25-04 | 4NC | 25A | 230V AC | 4,0W | 2 | 168g | 4mm² |
| ST25-22 | 2NO+2NC | 25A | 230V AC | 4,0W | 2 | 168g | 4mm² |
| ST40-40 | 4NO | 40A | 230V AC | 6,4W | 3 | 241g | 10mm² |
| ST40-40/24 | 4NO | 40A | 24V AC | 6,4W | 3 | 241g | 10mm² |
| ST40-31 | 3NO+1NC | 40A | 230V AC | 6,4W | 3 | 241g | 10mm² |
| ST63-40 | 4NO | 63A | 230V AC | 6,4W | 3 | 241g | 10mm² |
| ST63-40/24 | 4NO | 63A | 24V AC | 6,4W | 3 | 241g | 10mm² |
| ST63-31 | 3NO+1NC | 63A | 230V AC | 6,4W | 3 | 241g | 10mm² |
