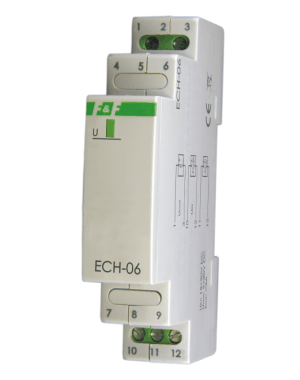

ECH-06
MODUŁ REZERWY ZASILANIA z ładowarką akumulatora 1,3-7,2Ah
Przeznaczenie
Moduł zasilania i ładowania akumulatora ECH pozwala realizować elastyczny schemat zasilania urządzenia zapewniający ciągłość pracy po zaniku napięcia zasilania głównego. Wraz z zewnętrznym akumulatorem kwasowym (żelowym) o napięciu nominalnym 12V stanowi układ zasilania rezerwowego.
Działanie
Moduł prowadzi stały nadzór nad stanem naładowania akumulatora i doładowuję go automatycznie podczas obecności napięcia zasilania głównego. W przypadku zaniku napięcia głównego lub spadku jego wartości poniżej wartości napięcia na akumulatorze zasilanie odbiornika odbywa się z akumulatora.
Dane techniczne
| napięcie zasilania / ładowania Uin | 15÷30V DC |
| napięcie wyjściowe Uout | 9÷30V DC (Uin-0,5V DC / Uacu-0,5V DC) |
| prąd obciążenia wyj. Uout | <3A |
| obsługiwana pojemność akumula | 1,3÷7,2Ah |
| prąd ładowania | <0,5 A |
| pobór mocy własny | <1W |
| temperatura pracy | -25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35 |
