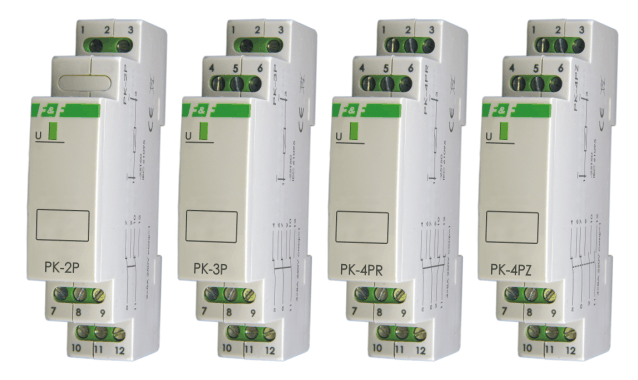

PK-1P / PK-2P / PK-3P / PK-4PZ / PK-4PR
Montaż na szynie 35mm.
PK-1P 1 styk przełączny 16A
PK-2P 2 styki przełączne 2×8A
PK-3P 3 styki przełączne 3×8A
PK-4PZ 2 styki przełączne 2×8A + 2 styki zwierne 2×8A
PK-4PR 2 styki przełączne 2×8A + 2 styki rozwierne 2×8A
Przeznaczenie
Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.
Działanie
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.
Przykład znakowania przy zamówieniu
np. PK-2P 48V --------- napięcie zasilania
Dane techniczne
nr normy
IEC 61095
zasilanie
PK-xP 230V
230V AC
PK-xP 110V
110V AC/DC
PK-xP 48V
48V AC/DC
PK-xP 24V
24V AC/DC
PK-xP 12V
12V AC/DC
prąd obciążena
PK-1P
<16A
PK-2P
2×(<8A)
PK-3P
3×(<8A)
PK-4PZ
2×(<8A), 2×(<8A)
PK-4PR
2×(<8A), 2×(<8A)
styki
PK-1P
1P
PK-2P
2P
PK-3P
3P
PK-4PZ
2P+2Z
PK-4PR
2P+2R

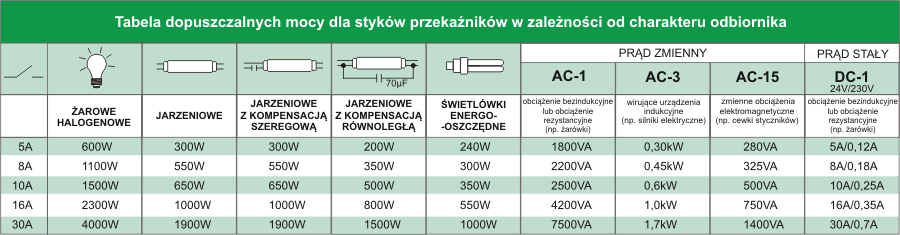

kategoria użytkowania
AC-7a
napięcie izolacji
400V
napięcie udarowe wytrzymywane
zestyki - cewka 2,5kV
oddzielne obwody prądowe
3,6kV
przerwa zestykowa
1,2kV
stopień zanieczyszczenia
3
odporność na przepięcia
3kV
stopień ochrony
IP20
czas zadziałania
maks. 40msek
czas wyłączenia
maks. 20msek
trwałość mechaniczna
min 5×106 cykli
wskaźnik zasilania
LED zielona
pobór prądu
25mA
temperatura pracy
-25÷50°C
przyłącze
zaciski śrubowe 2,5mm²
wymiary
1 moduł (18mm)
montaż
na szynie 35mm
