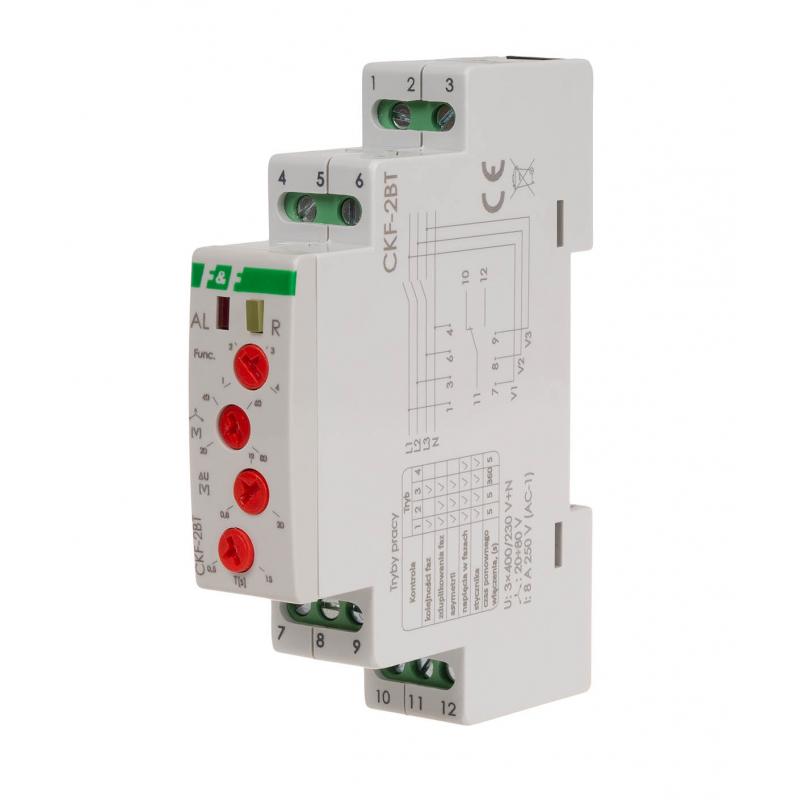

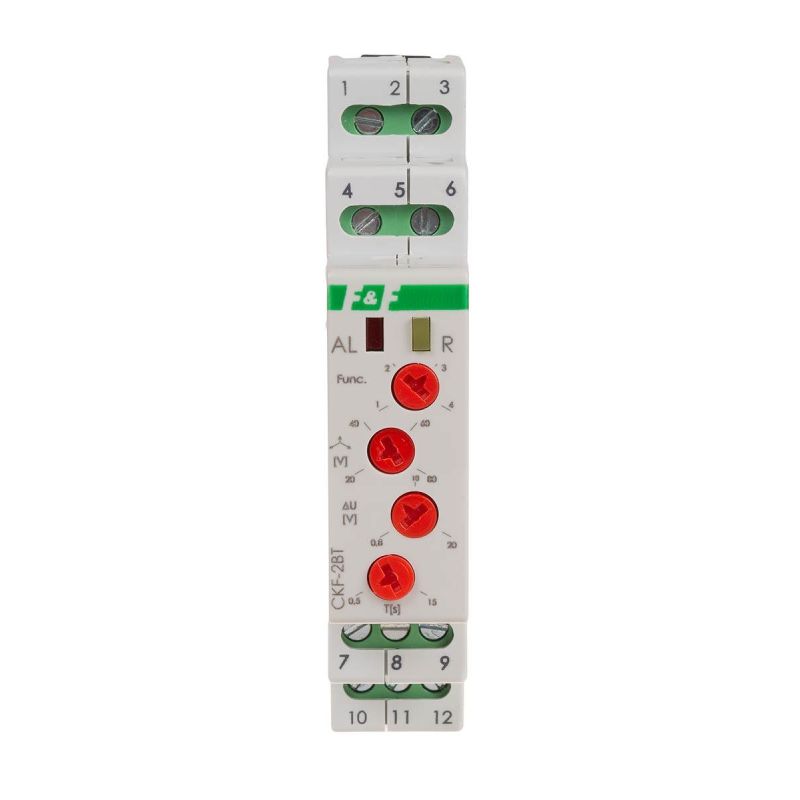

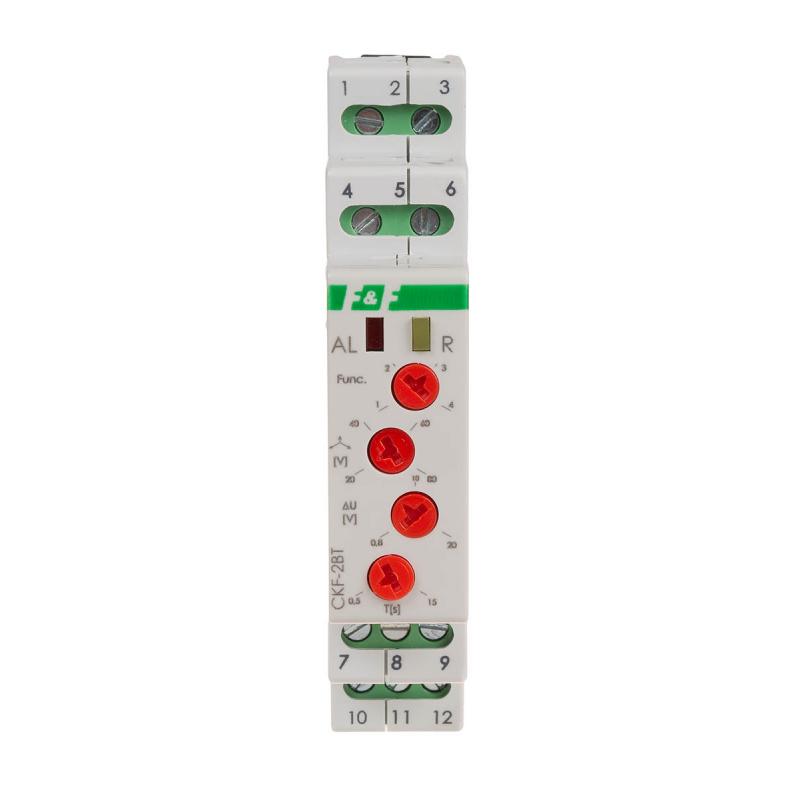

Czujnik kolejności i zaniku fazy CKF-2BT

Czujnik kolejności i zaniku fazy CKF-2BT

CKF-2BT

Z kontrolą styków stycznika. Styk separowany 1NO/NC.
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Przeznaczenie
Czujnik kolejności i zaniku fazy z kontrolą styków stycznika przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach:
– zaniku napięcia w co najmniej jednej fazie;
– spadku napięcia w co najmniej jednej fazie poniżej 160 V;
– wzrostu napięcia w co najmniej jednej fazie powyżej 265 V;
– asymetrii napięć między fazami powyżej ustawionej wartości;
– nieprawidłowej kolejności wirowania faz;
– uszkodzenia styków stycznika załączającego.



Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem żółtej diody LED oraz załączeniem przekaźnika wyjściowego. W przypadku asymetrii lub spadku napięcia poniżej 160 V przekaźnik wyjściowy jest wyłączany, a odłączenie realizowane jest, z ustawianym w zakresie 0÷15 sekund, opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. W przypadku wzrostu napięcia powyżej 265 V odłączenie realizowane jest w przeciągu 0,5 sekundy.
W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika (naprzemiennie migają diody czerwona i żółta oraz przekaźnik jest wyłączony). Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

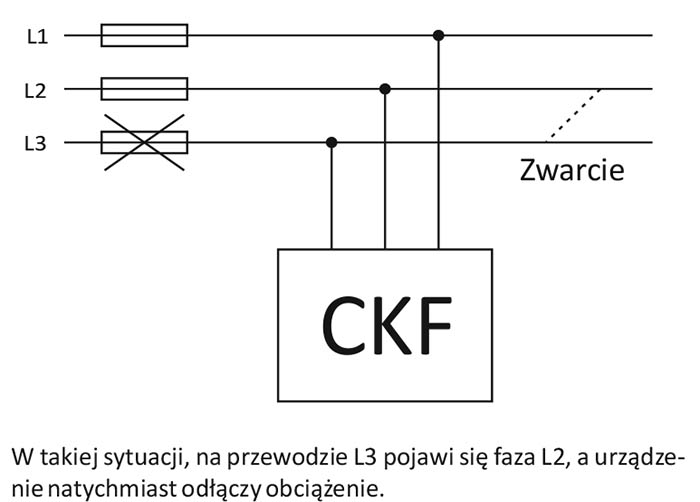

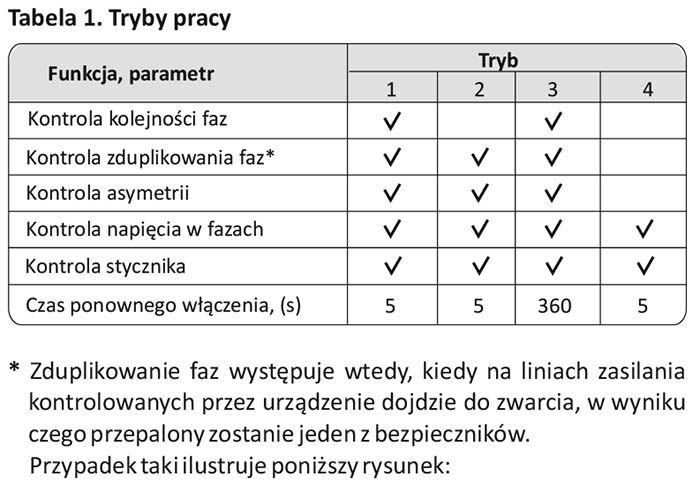

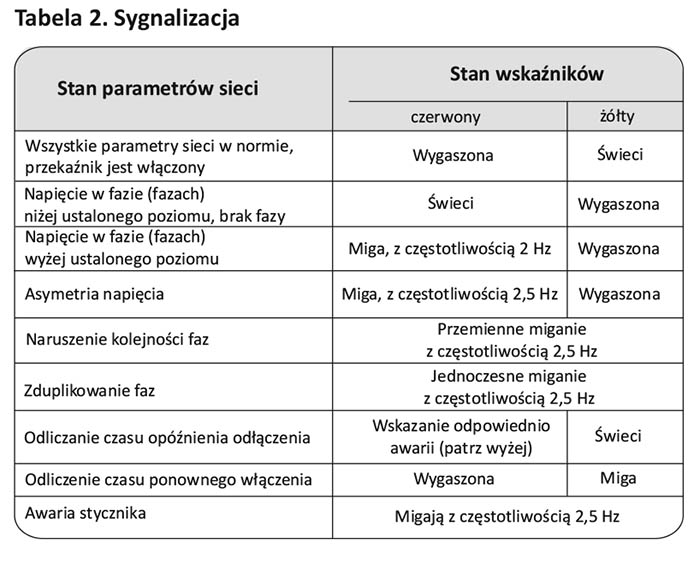

W przypadku błędnego działania stycznika załączającego obciążenie, czyli w przypadku, kiedy na którymkolwiek jego styku, spadek napięcia wzrośnie powyżej wartości z zakresu 0,8÷20 V, nastąpi wyłączenie styku wyjściowego z opóźnieniem 12 s (jeżeli spadek napięcia nadal będzie się utrzymywał). Ponowne załączenie wyjścia w tej sytuacji możliwe jest jedynie po odłączeniu zasilania i usunięciu usterki. Tryby pracy urządzenia opisane są w tabeli nr 1. Sygnalizacja stanu urządzenia opisana jest w tabeli nr 2.









Napięcie zasilania3 × 400 V + N
Współpraca z agregatami prądotwórczymiNIE
Kontrola zaniku / asymetrii fazTAK
Kontrola kolejności fazTAK
Kontrola styków stycznikaNIE
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia8 A
Maksymalny prąd cewki stycznika2 A
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Asymetria napięciowa zadziałania20÷80 V
Minimalne napięcie fazy160 V
Maksymalne napięcie fazy265 V
Histereza napięciowa5 V
Spadek napięcia na styczniku0,8÷20 V
Opóźnienie wyłączenia (zanik fazy)0,5÷15 s
Opóźnienie wyłączenia (napięcie za wysokie)0,5 s
Opóźnienie wyłączenia (asymetria)0,5÷15 s
Opóźnienie wyłączenia (awaria stycznika)12 s
Kontrola zasilania2 × LED
Przyłączezaciski śrubowe 4,0 mm²
Moment dokręcający0,5 Nm
Pobór mocy1,6 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
