Moduł terminacyjny sieci LT-04
Moduł terminacyjny sieci RS-485.
Moduł LT służy do terminacji, polaryzacji oraz wzmocnienia sygnału linii sygnałowej sieci RS-485.
Moduł LT służy do terminacji, polaryzacji oraz wzmocnienia sygnału linii sygnałowej sieci RS-485.
Działanie
Terminacja to zakończenie linii sygnałowej (przewód UTP) odpowiednimi rezystancjami w celu zachowania jednolitego falowego oporu całej linii, co znacznie poprawia jakość przesyłanych danych i eliminuje błędy powstałe na linii sygnałowej.
Polaryzacji linii dokonujemy w przypadku, kiedy przynajmniej jedno z urządzeń typu SLAVE w sieci RS-485 nie posiada sygnałowego punktu GND. Polaryzacji dokonujemy tylko dla urządzenia typu MASTER.
Wzmocnienia sygnału realizujemy poprzez aktywne zasilenie linii niskim napięciem poprzez jeden z modułów.
- Napięcie zasilania
- 15÷30V DC
- Prąd układu
- 10 mA
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20

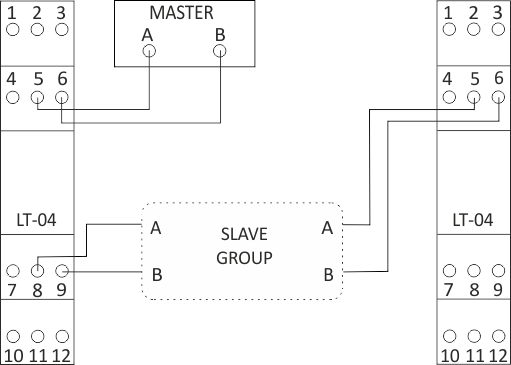

Układ terminacji sieci RS-485
Układ wzmocnienia sygnałowego (wraz z terminacją)
Układ polaryzacji sieci (wraz z terminacją) dla urządzeń slave bez GND
Układ wzmocnienia sygnałowego (wraz z terminacją)
Układ polaryzacji sieci (wraz z terminacją) dla urządzeń slave bez GND
