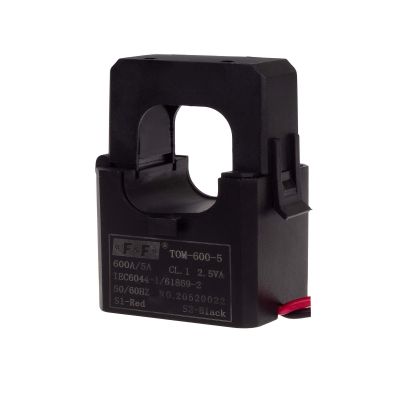

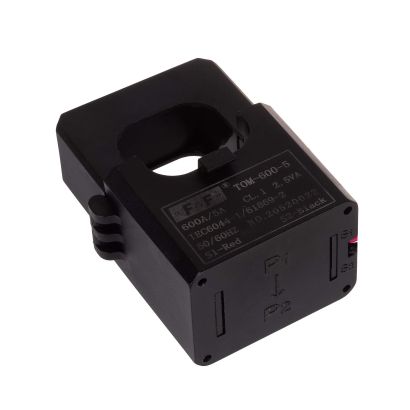

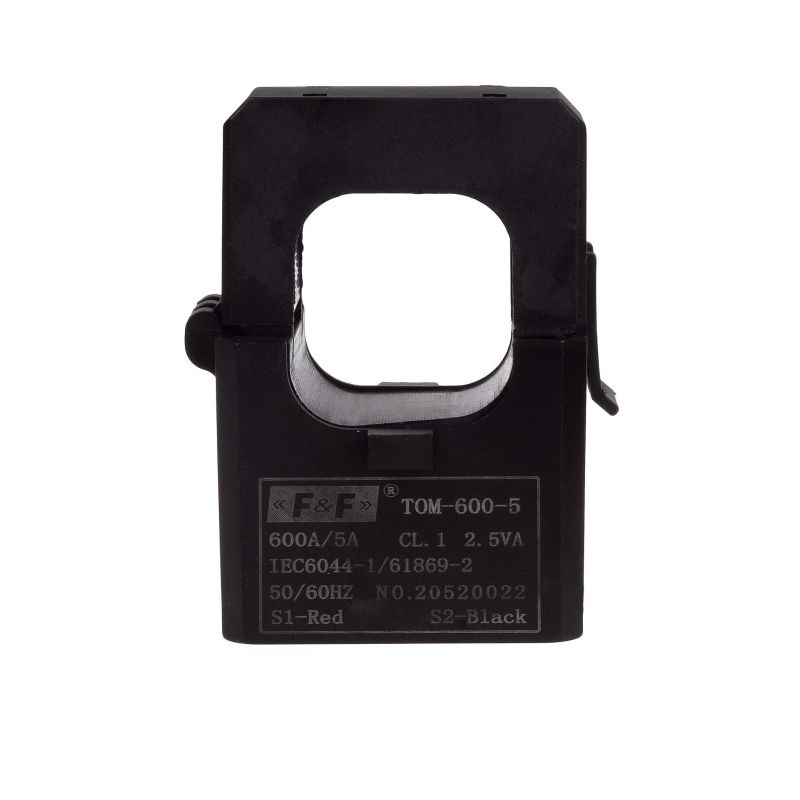

Trafo arus miniatur TOM-600
Fase tunggal.
Dengan inti terbuka.
Gearbox 600/5.
Daya 1,5 VA.
Trafo arus digunakan untuk mengubah intensitas arus yang besar secara proporsional ke nilai yang lebih rendah, disesuaikan dengan rentang pengukuran alat kontrol dan pengukur.
Jak działa miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-600
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2). Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą. Jest to przekładnia prądowa: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
- Typ
- jednofazowy
- Budowa
- z otwieranym rdzeniem
- Przekładnia lp/ls
- 600/5
- Klasa
- 1
- Moc [VA]
- 1,5 VA
- Częstotliwość
- 50÷60 Hz
- Maksymalne napięcie pracy
- 0,66 kV AC
- Nr normy
- IEC 60044-1
- Prąd wtórny nominalny Is
- 5 A
- Napięcie przebicia izolacji
- 2 kV/1 min.
- Współczynnik bezpieczeństwa
- FS ≤ 2
- Przyłącze S1/S2
- przewód
- Temperatura pracy
- -15÷45°C
- Montaż
- szyna/przewód
- Stopień ochrony
- IP20
- Wymiary: W; H; D; A; B; C; [mm]
- 58 mm; 86 mm; 43 mm; 34 mm; 36 mm; fi 32 mm
Tabela porównwacza:
