Jednofazowy przekładnik prądowy TO-1600
search
  • Jednofazowy przekładnik prądowy TO-1600
  • Jednofazowy przekładnik prądowy TO-1600
  • Jednofazowy przekładnik prądowy TO-1600
  • Jednofazowy przekładnik prądowy TO-1600
  • Jednofazowy przekładnik prądowy TO-1600
  • Jednofazowy przekładnik prądowy TO-1600

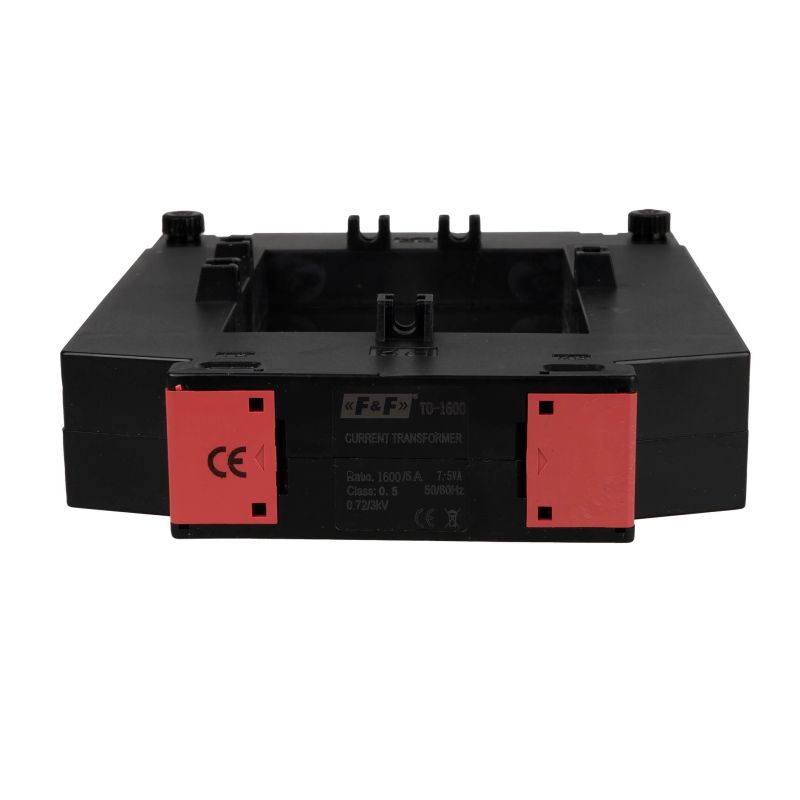

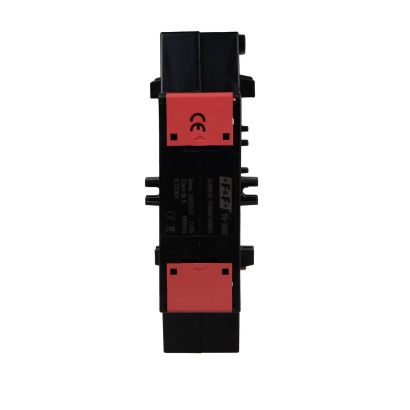

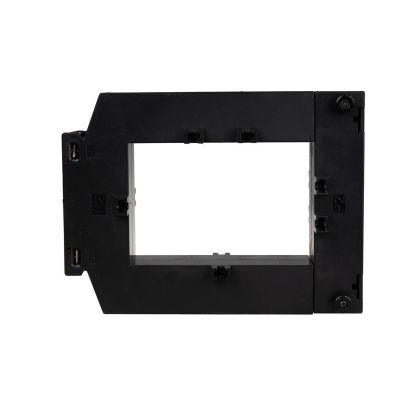

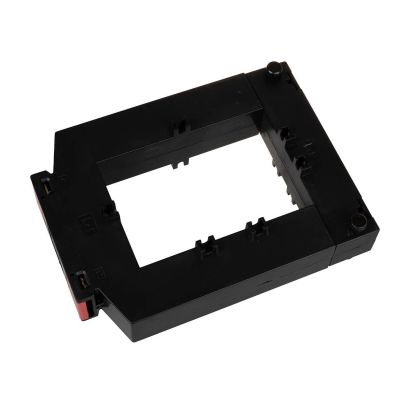

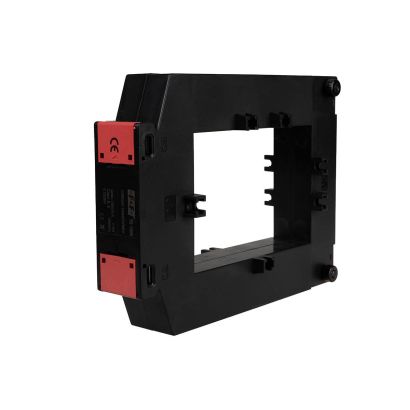

Trafo arus TO-1600

TO-16000-5, 5902431675442

Fase tunggal.
Dengan inti terbuka.
Gearbox 1600/5.
Daya 7,5 VA.

Trafo arus secara proporsional mengubah arus besar ke nilai yang lebih rendah, disesuaikan dengan rentang pengukuran alat kontrol dan pengukur.

Pengoperasian transformator arus inti terbuka fase tunggal TO-1600

Konduktor dengan arus yang akan diukur melewati bukaan utama transformator (P1/P2), yang setara dengan satu belitan belitan primer. Terminal belitan sekunder S1 dan S2 dihubungkan ke terminal rangkaian pengukuran alat kontrol atau pengukur.
Rasio arus dalam dua belitan adalah kuantitas konstan dan disebut rasio arus: IPn/ISn = N, di mana IPn adalah arus primer terukur; ISn adalah arus sekunder terukur; N adalah nilai roda gigi. Dari nilai arus yang mengalir melalui belitan sekunder, nilai arus yang mengalir melalui belitan primer dapat ditentukan : ISm * N = IPm, di mana ISm - arus terukur sekunder; IPm - arus terukur primer.

Perhatian!
Direkomendasikan untuk menyambungkan sistem sekunder dengan kabel berdiameter tidak kurang dari 2,5 mm².
Pembumian yang disarankan untuk terminal S2.
Dilarang memutus sirkuit sekunder selama pengoperasian trafo (kemungkinan tegangan tinggi yang mengakibatkan kelumpuhan orang atau kerusakan pada perangkat).






TO-16000-5
Typ
jednofazowy
Budowa
z otwieranym rdzeniem
Przekładnia lp/ls
1600/5
Klasa
0,5
Moc [VA]
7.5 VA
Częstotliwość
50÷60 Hz
Maksymalne napięcie pracy
0,66 kV AC
Nr normy
IEC 60044-1
Prąd wtórny nominalny Is
5 A
Napięcie przebicia izolacji
3 kV/1 min.
Współczynnik bezpieczeństwa
FS ˂ 5
Przyłącze S1/S2
zaciski śrubowe 4 mm²
Moment dokręcający
0,5 Nm
Temperatura pracy
-15 ÷ 50°C
Pozycja montażu
pionowa/pozioma
Montaż
tablica
Stopień ochrony
IP20
Typ Przekładnia Klasa Moc
Wymiary [mm] Waga
  Ip/Is   [VA] A B
C D E F G H I [kg]
TO-100 100/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-150 150/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-200 200/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-250 250/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-300 300/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-400 400/5 0,5 2,5 50 80 78 116 146 33 33 35 33 0,9
TO-600 600/5 0,5 2,5 50 80 78 116 146 33 33 35 33 0,9
TO-750 750/5 0,5 5,0 50 80 78 116 146 33 33 35 33 0,9
TO-1000 1000/5 0,5 5,0 50 80 78 116 146 33 33 35 33 0,9
