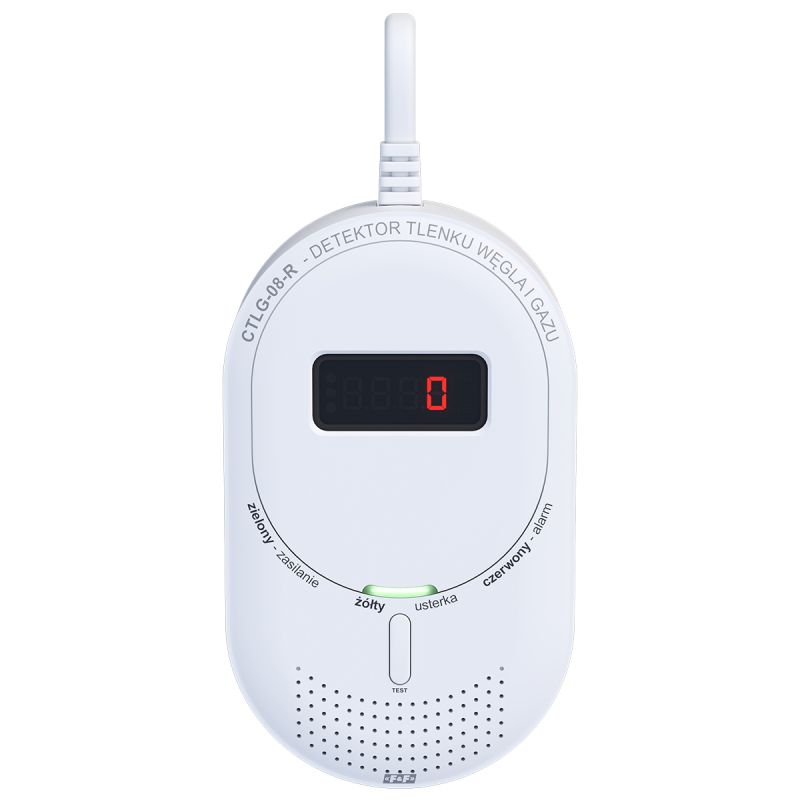

Detektor karbon monoksida dan gas CTLG-08-R

CTLG-08-R, 5902431678078

Detektor CTLG-08-R dirancang untuk mendeteksi keberadaan karbon monoksida (Chad: CO) dan gas alam (metana: CH4) di ruang tertutup.

Komunikasi 433 MHz

Sebelum menggunakan detektor CTLG-08-R untuk pertama kalinya, baca petunjuk pengoperasian dengan cermat.

Tujuan

Detektor ini memungkinkan pengukuran konsentrasi karbon monoksida dan metana yang tepat di udara sekitar. Pada saat mendeteksi konsentrasi yang berbahaya bagi kesehatan atau menimbulkan ancaman ledakan, detektor akan membunyikan alarm akustik dan visual.

Detektor CTLG-08-R tidak dirancang untuk mendeteksi asap dan gas selain gas alam (metana CH4).

Desain elektronik canggih detektor menjamin keandalan operasional yang tinggi dan konsumsi daya yang rendah, yang berarti dapat digunakan selama bertahun-tahun.
Desain mekanis detektor melindungi dari gangguan. Produk berkualitas tinggi disertifikasi oleh sertifikat kepatuhan EN 50291-1: 2018 + AC: 2021-01, EN 50194-1: 2009.

Pengoperasian

Komisioning
Prosedur komisioning detektor dimulai saat daya dinyalakan dan terdiri atas pemanasan awal sensor untuk mencapai akurasi pengukuran yang tinggi.

Proses ini membutuhkan waktu 3 menit dan ditandai dengan:

  • satu bunyi bip;
  • kemudian layar LED menunjukkan waktu (dari 180 hingga 0) hingga pemanasan awal sensor selesai dan indikator hijau berkedip;
  • ketika pengatur waktu telah selesai, indikator hijau menyala, layar menunjukkan nilai "0".

Uji coba
Setelah menyalakan detektor, disarankan untuk memeriksa pengoperasian yang benar dengan menekan tombol "TEST". Jika indikator merah dan hijau berkedip secara bergantian dan bip berbunyi 4 kali, detektor berfungsi dengan benar. Jika tidak, hubungi layanan servis.

Untuk memverifikasi sepenuhnya bahwa detektor berfungsi dengan benar, gas uji kalibrasi harus diterapkan di sekitar detektor. Penggunaan larutan lain, seperti gas dari pemantik api yang tidak menyala, tidak akan memberikan hasil yang dapat diandalkan.

Pemantauan
Pengoperasian detektor (pemantauan karbon monoksida dan tingkat konsentrasi gas) ditunjukkan oleh indikator daya hijau yang menyala secara permanen. Selama pengoperasian normal, layar akan menunjukkan angka 0.

Alarm
Konsentrasi Karbon Monoksida Berbahaya Jika terdeteksi tingkat karbon monoksida yang berbahaya, alarm akan berbunyi:

  • Bunyi bip 4 kali, diulang setiap 2 detik;
  • indikator alarm merah akan berkedip 4 kali, diulang setiap 2 detik;
  • layar akan menunjukkan nilai terukur dari konsentrasi karbon monoksida dengan satuan ppm.

Jika alarm dilaporkan melebihi batas konsentrasi karbon monoksida, Anda harus membuka jendela untuk ventilasi, segera tinggalkan ruangan, dan segera beri tahu layanan terkait. Hanya matikan alarm jika Anda yakin bahwa keadaan sudah aman!

Konsentrasi gas berbahaya (metana)
Jika terdeteksi adanya konsentrasi gas berbahaya di udara, alarm akan berbunyi:

  • Sinyal suara 2 kali lipat, diulang setiap 1 detik;
  • indikator merah berkedip 2 kali, juga diulang setiap 1 detik;
  • nilai konsentrasi gas monoksida yang terukur dan simbol "...% LEL" akan ditampilkan di layar.

Alarm konsentrasi gas yang melebihi batas akan dilaporkan bila konsentrasi gas melebihi 8,0% LEL.

Jika konsentrasi gas berbahaya terlampaui, Anda harus

  • memadamkan semua api terbuka, termasuk rokok, lilin, dll.
  • menutup semua katup instalasi gas (keran kompor gas, pemanas air, katup pada tangki atau suplai gas);
  • jangan menyalakan atau mematikan peralatan listrik apa pun, termasuk peralatan pendeteksi gas;
  • buka pintu dan jendela untuk meningkatkan ventilasi.

Jika alarm terus menyala dan penyebab kebocoran tidak diketahui dan/atau tidak dapat diperbaiki, tinggalkan ruangan dan SEGERA beritahukan pemasok gas dan/atau layanan darurat gas 24 jam agar instalasi dapat diuji, dilindungi, dan diperbaiki!

Jangan gunakan telepon di dalam gedung yang diduga terdapat gas!

Gas alam (gas kota) dan gas minyak cair (LPG) diperkaya dengan pembau khusus. Konsentrasi pengharum dipilih sedemikian rupa sehingga dapat terlihat bahkan pada kebocoran terkecil sekalipun. Tidak adanya alarm detektor ketika bau tercium tidak menunjukkan adanya kerusakan, melainkan konsentrasi gas berbahaya yang rendah.

Jika alarm berhasil dibatalkan dan penyebab alarm teridentifikasi (misalnya keran gas terbuka dengan kompor yang tidak menyala), pasokan gas dapat dipulihkan setelah menghentikan kebocoran gas dan memastikan semua peralatan dimatikan.

Koneksi radio

Detektor CTLG-08-R dilengkapi dengan modul komunikasi radio 433 MHz. Jalur radio digunakan untuk mengirimkan sinyal alarm ke semua detektor CTLG-08-R dalam jangkauan sambungan radio (hingga 100 m di ruang terbuka).
Alarm ditransmisikan dengan penundaan sekitar 10 detik, pertama-tama memberi sinyal pada sensor yang telah mendeteksi ancaman dan kemudian pada sensor berikutnya, sehingga alarm dapat disebarkan secara otomatis ke seluruh gedung.

Sambungan radio tidak memerlukan konfigurasi apa pun; detektor CTLG-08-R cukup berada dalam jangkauan sambungan radio.

CTLG-08-R
Napięcie zasilania
100÷240 V AC
Protokół komunikacyjny
RF 433 MHz
Wilgotność (bez kondensacji)
≤95%
Częstotliwość radia
433.92 MHz
Nr normy
EN 50291-1:2018+AC:2021-01, EN 50194-1:2009
Pobór mocy
5 W
Temperatura pracy
-10÷40°C
Wymiary
136×82×39 mm
Montaż
wewnętrzny
Jenis gas yang terdeteksi
tlenek węgla (CO), metan (CH4)
Jenis detektor
B
Indikasi keluaran alarm
akustyczna, optyczna
Tingkat suara alarm
≥85 dB/3 m
Masa pakai detektor
5 lat
Cadangan catu daya
akumulator 3,6 V (typ 18650)
Indikasi alarm CO
30 ppm alarm w ciągu 120 min.; 50 ppm alarm w ciągu 60-90 min.; 100 ppm alarm w ciągu 10-40 min.; 300 ppm alarm w ciągu 0-3 min.
Indikasi alarm CH4
8,0% LEL (4000 ppm)
Ciśnienie atmosferyczne
860-1060 hPa
Daya pemancar
max 14.96 dBm
Jangkauan (ruang terbuka)
100 m
