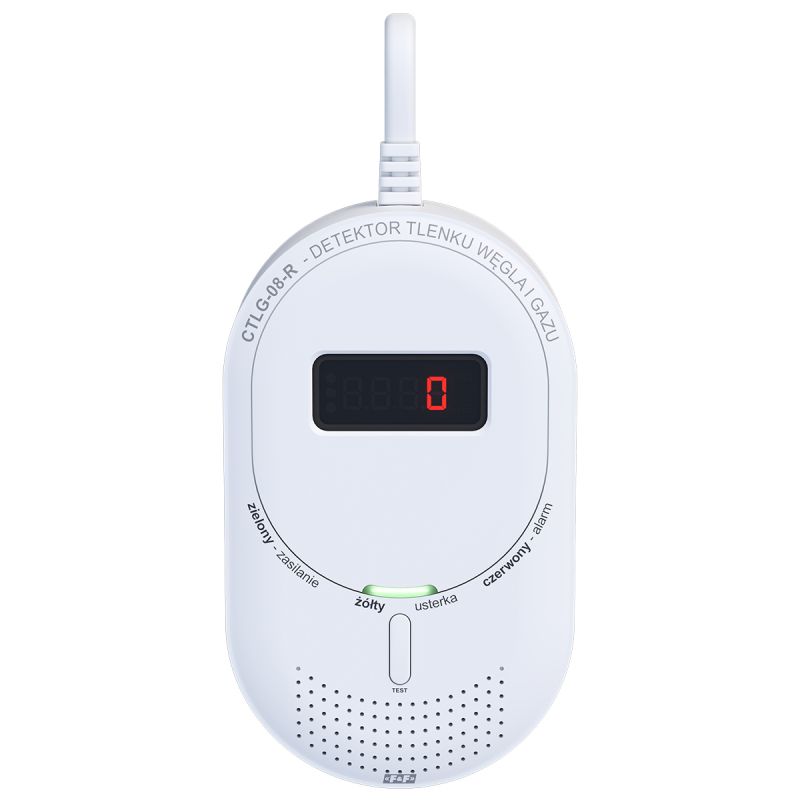

Detektor tlenku węgla i gazu CTLG-08-R

Radiowy czujnik czadu i gazu ziemnego do kilku pomieszczeń

CTLG-08-R wykrywa czad (tlenek węgla) oraz metan — główny składnik gazu ziemnego. Komunikacja radiowa pozwala przekazywać alarm między czujnikami tego samego modelu, dzięki czemu sygnalizacja może objąć kilka pomieszczeń.

Przekazywanie alarmu przez radio 433 MHz

Alarm jest najpierw sygnalizowany przez czujnik, który wykrył zagrożenie, a po około 10 sekundach przekazywany do innych CTLG-08-R w zasięgu połączenia. Łączenie urządzeń nie wymaga konfiguracji.

Zasięg wynosi do 100 m w otwartej przestrzeni. W budynku sprawdź działanie połączenia w docelowych miejscach montażu. Funkcja dotyczy komunikacji między czujnikami CTLG-08-R.

Jak detektor gazu ziemnego i czadu sygnalizuje zagrożenie

Czad (tlenek węgla) powstaje podczas niepełnego spalania paliw, np. drewna, węgla lub gazu. Jego poziom może wzrosnąć m.in. w wyniku nieprawidłowego odprowadzania spalin. Jest bezbarwny i bezwonny, dlatego człowiek nie może rozpoznać jego obecności własnymi zmysłami. Wdychanie tlenku węgla może prowadzić do niedotlenienia organizmu, zatrucia, a nawet śmierci.

Metan jest głównym składnikiem gazu ziemnego, a jego mieszanina z powietrzem może stwarzać zagrożenie wybuchem.

Po wykryciu warunków alarmowych detektor uruchamia sygnalizację dźwiękową i optyczną. Wyświetlacz pokazuje wskazanie stężenia wykrytego gazu. Czas zadziałania alarmu czadu zależy od jego stężenia.

Podtrzymanie zasilania i samokontrola

Zasilanie sieciowe 100÷240 V AC, 50 Hz uzupełnia wbudowany, wymienny akumulator 3,6 V typu 18650. Po zaniku napięcia sieciowego podtrzymuje on pracę czujnika przez kilka godzin. Urządzenie sygnalizuje usterki oraz problemy z zasilaniem rezerwowym.

Okres eksploatacji detektora wynosi 5 lat. Urządzenie kontroluje czas użytkowania i informuje o konieczności wymiany. Poprawność działania sprawdzaj przyciskiem TEST co miesiąc. Konstrukcja mechaniczna zabezpiecza przed ingerencją osób nieuprawnionych.

Pełna weryfikacja działania wymaga testowego gazu kalibracyjnego. Gaz z niezapalonej zapalniczki nie daje miarodajnego wyniku.

Co sprawdzić przed montażem

Urządzenie nie wykrywa dymu ani gazu LPG, np. propanu-butanu z butli. Dobierz czujniki do rzeczywistych zagrożeń i zamontuj je zgodnie z instrukcją danego modelu.

Przed pierwszym użyciem zapoznaj się z instrukcją. Miejsce instalacji powinno umożliwiać prawidłowe wykrywanie obu gazów, zgodnie z wymaganiami montażowymi CTLG-08-R.

Dane techniczne

• Rodzaj wykrywanych gazów: tlenek węgla (CO), metan (CH₄).

• Napięcie zasilania: 100÷240 V AC.

• Częstotliwość zasilania: 50 Hz.

• Podtrzymanie zasilania: akumulator 3,6 V typu 18650.

• Częstotliwość radiowa: 433,92 MHz.

• Maksymalna moc transmisji: 14,96 dBm.

• Zasięg w otwartej przestrzeni: do 100 m.

• Wskazania alarmowe CH₄: >8,0% LEL (4000 ppm).

• Wskazania alarmowe CO: 50 ppm — 60÷90 min; 100 ppm — 10÷40 min; 300 ppm — 0÷3 min.

• Poziom dźwięku alarmu: ≥85 dB/3 m.

• Żywotność detektora: 5 lat.

• Pobór mocy (maksymalny): 5 W.

• Temperatura pracy: −10÷40°C.

• Ciśnienie atmosferyczne: 860÷1060 hPa.

• Wymiary: 136×82×39 mm.

• Waga: 230 g.

• Montaż: wewnętrzny.

LEL oznacza dolną granicę wybuchowości, po polsku DGW. Jednostka ppm określa liczbę części gazu przypadających na milion części mieszaniny.

Kiedy czujnik czadu jest obowiązkowy

Obowiązek obejmuje określone w przepisach pomieszczenia ze spalaniem paliwa stałego, ciekłego lub gazowego. Wymagana jest co najmniej jedna autonomiczna czujka tlenku węgla spełniająca wymagania odpowiedniej Polskiej Normy.

Wyjątkiem jest spalanie w urządzeniu z zamkniętą komorą spalania albo w urządzeniu gazowym przeznaczonym do przygotowywania posiłków.

• Nowe lokale i pomieszczenia objęte przepisami: wymagania obowiązują od 23 grudnia 2024 r., przy rozpoczęciu użytkowania.

• Pomieszczenia w lokalach mieszkalnych użytkowane w tym charakterze 23 grudnia 2024 r.: wymagania od 1 stycznia 2030 r.

• Objęte przepisami pomieszczenia ze spalaniem paliwa w lokalach użytkowych przeznaczonych na pobyt ludzi, w strefach pożarowych kategorii ZL, użytkowane w tym charakterze 23 grudnia 2024 r.: wymagania od 30 czerwca 2026 r.

Czujkę należy montować, konserwować i użytkować zgodnie z instrukcją producenta. Wykrywanie metanu jest dodatkową funkcją tego modelu. Opisany obowiązek dotyczy czadu; urządzenie nie zastępuje czujnika dymu.

Podstawa prawna — rozporządzenie MSWiA z 21 listopada 2024 r., Dz.U. 2024 poz. 1716.

Sprawdź wariant

• Czujnik czadu i gazu ziemnego z wyjściem alarmowym — CTLG-08-P. Podaje napięcie 230 V AC na wyjście w chwili alarmu.

• Czujnik czadu i gazu ziemnego Wi-Fi — CTLG-09-W. Umożliwia powiadomienia na telefon w aplikacji Tuya Smart.
