Zastosowanie przekaźników programowalnych FLogic FLC

(sterownik FLC lub po prostu FLC)

Sterowniki FLogic FLC to logiczne przekaźniki, które są:

- uniwersalne (do zastosowań domowych i przemysłowych);
- rozbudowane (bogaty zestaw wejść, wyjść + moduły rozszerzeń);
- programowalne (funkcjonalne narzędzie do programowania pod Windows).

Przekaźniki ułatwiają budowanie układów logicznych, zastępujących pracę wielu przekaźników czasowych i elektromagnetycznych. Wraz z modułami rozszerzeń pozwalają na tworzenie układów sterowania, które mają zastosowanie w instalacjach:

- maszyn i zespołów maszyn,
- układów zasilania (pomiar i sterowanie),
- wentylacji (sterowanie prędkością obrotową wentylatorów),
- regulacji temperatury,
- sterowania oświetleniem.

Czytaj więcej >>

Filtry

Włączone filtry:
    Typ
    Pokazuje 1 - 9 z 9 elementów
    Pokazuje 1 - 9 z 9 elementów

    Zalety sterowników logicznych FLC

    - Z powodzeniem zastępują lub uzupełniają pojedyncze, specjalizowane moduły w szafach rozdzielczych.
    - Dzięki zastosowaniu prostego panelu HMI nie wymagają łączenia z kosztownymi panelami zewnętrznymi.
    - Szybka i prosta zmiana konfiguracji parametrów układu sterowania (np. zmiana czasów lub parametrów regulatora).
    - Zaawansowane interfejsy komunikacyjne. Ułatwiają podłączenie do profesjonalnych stacji wizualizacji (z wykorzystaniem protokołu MODBUS).

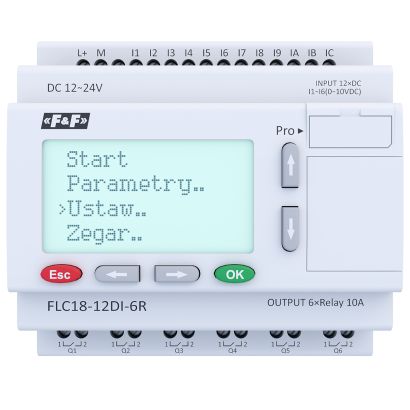

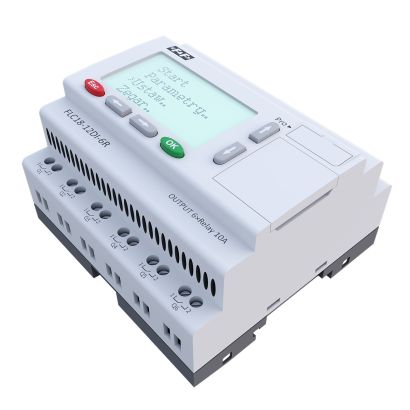

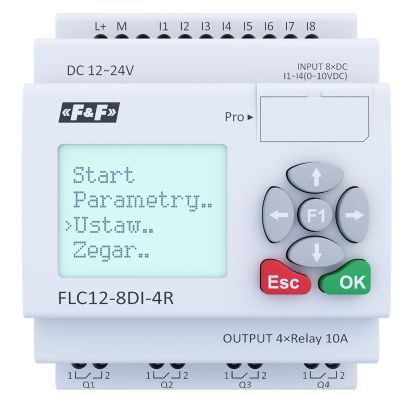

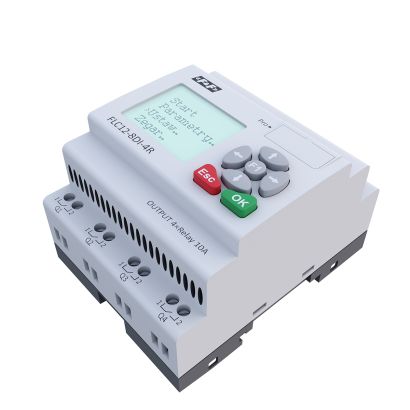

    Najważniejsze elementy i funkcje sterownika FLC

    - Ponad 75 różnych bloków funkcyjnych
    - Wyświetlacz LCD – cztery linie, 16 znaków w wierszu z podświetleniem
    - Protokół komunikacyjny MODBUS RTU/ASCII
    - Możliwość rozbudowy do 16 dodatkowych modułów rozszerzeń I/O (
    tylko dla FLC18)
    - Interfejsy komunikacyjne: RS232 oraz RS485 (
    tylko dla FLC18)
    - Interfejs Ethernet (

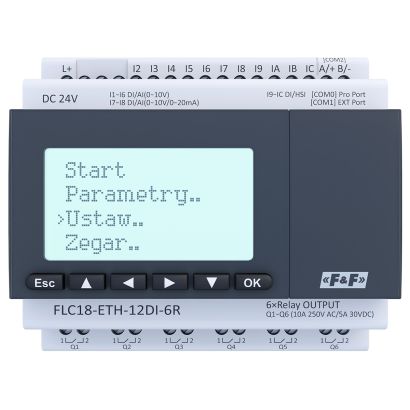

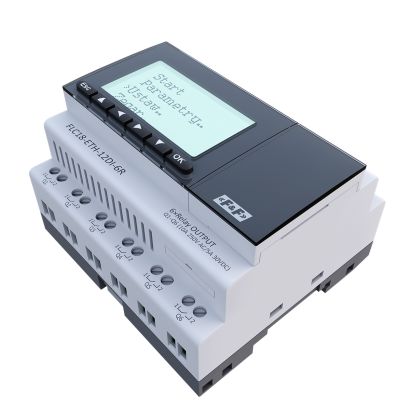

    tylko dla sterownika FLC18-ETH-12DI-6R)
    - Wejścia analogowe 0-10 V DC oraz 0/4-20 mA

    - Wyjścia analogowe 0-10 V DC (tylko dla FLC18)
    - Obsługa sond PT100 (tylko dla FLC18)
    - Zegar czasu rzeczywistego (RTC) wraz z zegarem tygodniowym, rocznym i astronomicznym

    - Cztery kanały szybkiego licznika (do 60 kHz, przy 50% współczynniku wypełnienia)
    - Wstępnie skonfigurowane funkcje standardowe (np. funkcje czasowe, przekaźnik impulsów,
    przycisk programowany, generator PWM)
    - Możliwość zaprogramowania do 1024 (FLC18) i do 512 bloków (dla FLC12) bloków funkcyjnych
    - Montaż modułowy na szynie DIN 35 mm lub bezpośrednio na ścianie lub obudowie.

    Wejścia cyfrowe

    Wejścia cyfrowe służą do podłączenia takich elementów jak przyciski, przełączniki, czujniki
    dwustanowe, a również czujniki z wejściem analogowym (np. czujniki poziomu cieczy, czujniki indukcyjne, odbiciowe, zmierzchowe, fotokomórki itp.).

    Wyjścia cyfrowe przekaźnikowe i tranzystorowe

    W jednostkach centralnych FLC zastosowaliśmy wyjścia przekaźnikowe, izolowane od źródła zasilania i od innych zacisków. Do tego typu wyjść można podłączyć różne rodzaje obciążenia:

    - lampy,
    - świetlówki,
    - zawory,
    - przekaźniki, styczniki itp.

    Maksymalny prąd obciążenia nie powinien dla tych wyjść przekraczać:

    - 10 A (obciążenie rezystancyjne)
    - 3 A (obciążenie indukcyjne).

    Sposób podłączeń wyjść przekaźnikowych przedstawiamy w "Podręczniku użytkownika". Dostępny w formacie pdf w zakładce produktu "załączniki".

    Wejścia analogowe

    Zadaniem wejść analogowych jest przekształcenie sygnałów ciągłych (analogowych) na cyfrowe. Przetworzone wartości będą zapisywane w pamięci i mogą być wykorzystane w programie użytkownika.

    W sterowniku FLC18-ETH wyprowadziliśmy dodatkowe dwa wejścia analogowe. Można je skonfigurować jako prądowe lub napięciowe. Konfiguracja (wybór typu wejścia) odbywa się na poziomie tworzenia programu.

    Specjalnym sposobem wykorzystania wejść analogowych jest podłączenie sondy PT100. 2- lub 3-przewodową sondę PT100 podłączymy, wykorzystując moduł rozszerzeń FLC18E-3PT100.
