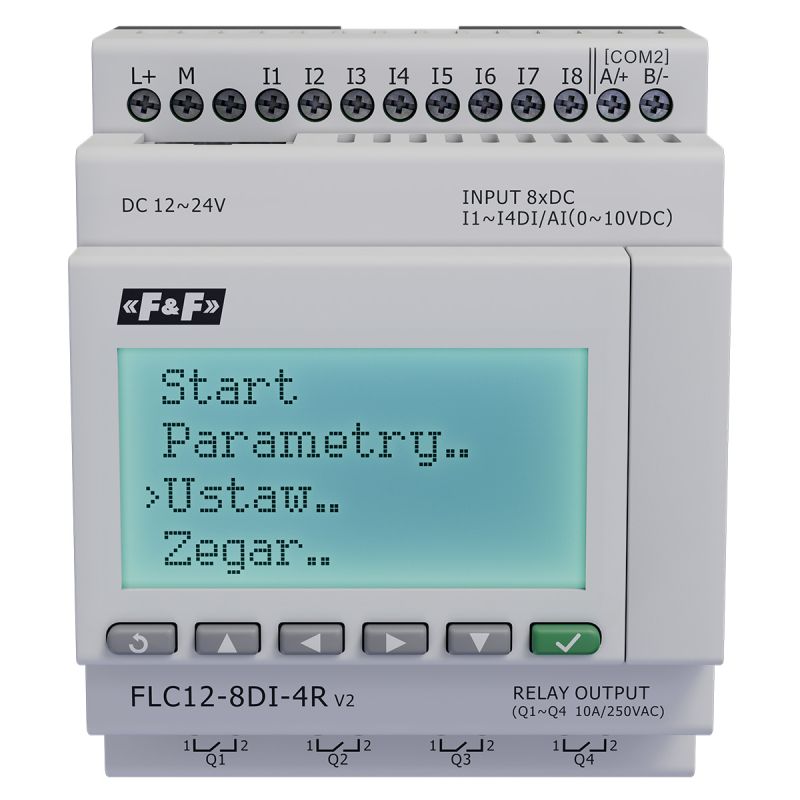

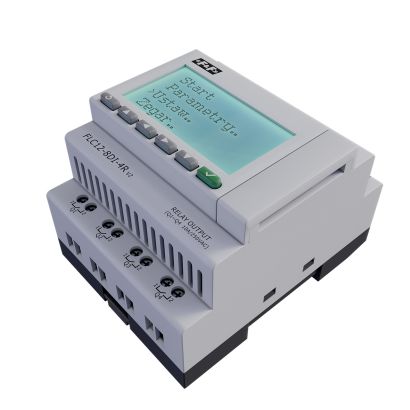

Uniwersalny przekaźnik programowalny FLC12-8DI-4R v.2

Sterownik FLC12-8DI-4R v.2 to uniwersalny programowalny przekaźnik logiczny, który potrafi obsługiwać urządzenia w gospodarstwach domowych oraz sterować elementami instalacji elektrycznych (oświetlenie klatek schodowych, oświetlenie chodników i podjazdów, kontrola pracy markiz, rolet i zasłon, oświetlenie wystaw, sterowanie prostymi maszynami).

Najważniejsze cechy sterownika FLC12-8DI-4R v.2

• Interfejs Ethernet – możliwość programowania sterownika bez użycia dodatkowych programatorów;

• Podświetlany, konfigurowany wyświetlacz LCD oraz przyciski – możliwość tworzenia prostych interfejsów HMI;

• Wbudowany interfejs komunikacyjny RS485 ;

• 8 wejść cyfrowych;

• 4 wejścia analogowe (wspólne z wejściami cyfrowymi);

• 4 wyjścia przekaźnikowe;

• Możliwość podłączenia do trzech modułów rozszerzeń ;

• Wbudowany zegar czasu rzeczywistego (RTC);

• Zasilanie 12-24 V DC;

• Montaż na szynie DIN (4S);

• Programowanie w standardzie FBD;

• Darmowe oprogramowanie w języku polskim;

• Szczegółowa i wzbogacona wieloma przykładami polska instrukcja obsługi.

Do konfiguracji sterownika FLC12-8DI-4R v.2 wykorzystać można darmowe oprogramowanie FLC LogicSoft v.2 (link do programu) przeznaczonym dla systemów rodziny Windows. Oprogramowanie dostępne jest w języku polskim, wraz z rozbudowaną polską instrukcją obsługi i wbudowaną w program pomocą kontekstową. Programy działania sterowników układa się graficznie za pomocą bloków funkcyjnych (FBD), do wgrania programu do sterownika wystarczy kabel Ethernet (nie potrzeba dodatkowych programatorów).

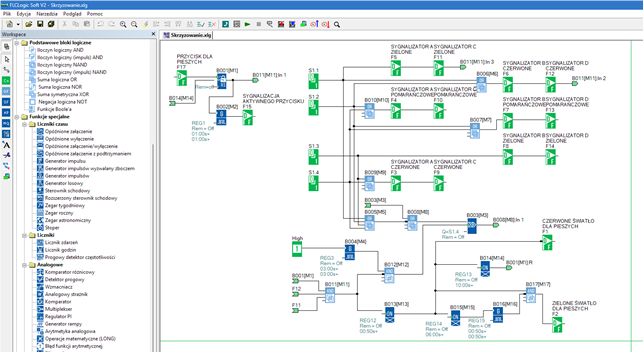

Widok aplikacji

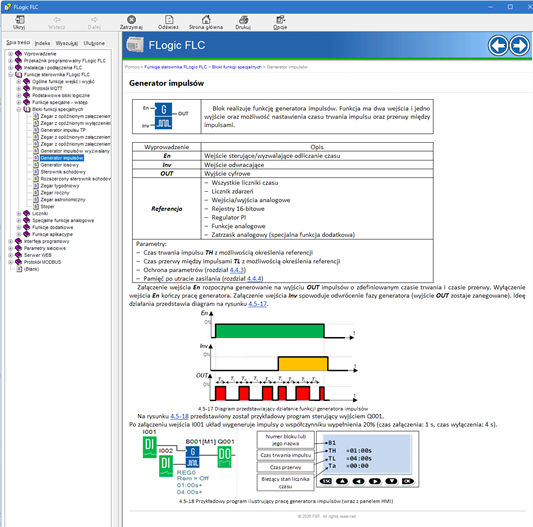

Przykładowy ekran pomocy w programie

Sterownik może współpracować z następującymi modułami rozszerzeń:

• FLC18E-8DI-8TN (link) – 8 wejść cyfrowych i 8 wyjść tranzystorowych,

• FLC18E-8DI-8R (link) – 8 wejść cyfrowych i 8 wyjść przekaźnikowych,

• FLC18E-4AI-I (link) - 4 analogowe wejścia prądowe 0-20 mA,

• FLC18E-2AQ-VI (link) - 2 analogowe wyjścia napięciowe 0-10V i 2 analogowe wyjścia prądowe 0 – 20 mA,

• FLC18E-3PT100 (link) - 2 wejścia do czujników temperatury PT-100

• FLC18E-RS485 (link) - port komunikacyjny RS485

Do sterownik FLC12-8DI-4R v.2 można podłączyć maksymalnie 3 moduły rozszerzeń.
