Liczniki energii elektrycznej F&F Filipowski
Jakie parametry rejestrują liczniki prądu
Liczniki prądu wyłącznie do rejestracji zużycia energii czynnej
Jednoparametrowe liczniki prądu to najprostsze spośród naszych urządzeń, ale cieszące się dużym uznaniem wśród klientów. Grupę tę reprezentują m.in. liczniki energii WZE-1, WZE-3, LE-01, LE-03.
Wieloparametrowe liczniki energii elektrycznej rejestrują oraz dokonują pomiarów
Poza zużyciem energii czynnej, liczniki energii elektrycznej przynoszą nam wiele użytecznych informacji. Celują w tym wieloparametrowe liczniki energii elektrycznej, które pokazują nam:
Parametry rejestrowane przez wieloparametrowe liczniki zużycia energii elektrycznej
-importowana energia czynna,
-eksportowana energia czynna,
-całkowita energia czynna
-importowana energia bierna,
-eksportowana energia bierna
-całkowita energia bierna,
Parametry mierzone przez wieloparametrowe liczniki zużycia energii elektrycznej
-napięcie,
-prąd,
-częstotliwość
-współczynnik mocy
-moc czynna,
-moc bierna,
-moc pozorna,
-zapotrzebowanie na moc.
Liczniki wieloparametrowe w naszej ofercie to m.in.: LE-01MB, LE-01MW, LE-03MB, LE-03MB CT, LE-03MQ, LE-03MQ CT i inne.
Liczniki energii elektrycznej z kasowalnym pomocniczym liczydłem energii
Dają możliwość prostego i szybkiego wyzerowania pomocniczych liczydeł energii. To istotna funkcja, gdy chcemy zarejestrować i skontrolować zużycie energii w wybranym okresie. Funkcję kasowania dodatkowego licznika znajdziemy w licznikach zużycia energii elektrycznej WZE-1-RST i WZE-3-RST.
Liczniki z dwukierunkowym pomiarem energii do instalacji fotowoltaicznych.
Aby licznik sprawdził się w przypadku fotowoltaiki, musi dokonywać dwukierunkowego pomiaru energii ( energia pobrana oraz oddana do sieci) oraz monitorować bieżące parametry sieci (napięcie,moc). Takie możliwości mają liczniki zużycia energii LE-01MR v.2 lub LE-03-FPV-RST. Liczniki zużycia energii, które stosujemy w przypadku instalacji fotowoltaicznych, posiadają też pomocnicze liczydła kasowalne, co ułatwia śledzenie zużycia energii.
Liczniki zużycia energii elektrycznej z certyfikatem MID
Certyfikacja MID ma swoje oznaczenie m.in. na obudowie licznika.
Licznik, który posiada certyfikat MID (z ang. Measuring Instruments Directive) gwarantuje:
-Określoną dokładność pomiarową
-Warunki środowiskowe
-Odporność mechaniczną i elektromagnetyczną
-Bezpieczne przechowywanie wyników
-Nawet minimalną pojemność liczydła.
O tym, czy licznik spełnia niezbędne wymogi, aby uzyskać certyfikat MID, decydują zatwierdzone jednostki notyfikacyjne. Liczniki F&F posiadają indywidualne certyfikaty MID:
W zakresie modułu B: Poświadczenie, że licznik dokonano ze skutkiem pozytywnym badanie projektu technicznego urządzenia i spełnia wymagania określone w rozporządzeniu.
Certyfikaty dla grupy liczników w zakresie modułu D, które potwierdzają ciągłą kontrolę jakości produkcji. Są to certyfikaty: 0598/MID/D/22/060 oraz 0598/MID/D/23/110 wystawione przez jednostkę notyfikacyjną 0598.
Nie wszystkie liczniki zużycia prądu posiadają certyfikaty MID. Jednak w przypadku uznanych producentów, takich jak F&F Filipowski, nie obniża to wiarygodności i dokładności pomiarów. Jeżeli dla własnej wiedzy chcemy kontrolować zużycie prądu w konkretnym pomieszczeniu lub przez pojedyncze urządzenie produkcyjne, licznik bez certyfikatu MID będzie na pewno tańszym rozwiązaniem. Pamiętać jednak należy, że pomiary liczników zużycia prądu bez certyfikatu MID nie mogą być wykorzystywane do rozliczeń finansowych.
Układ pomiarowy, czyli w jakiej sieci pracuje licznik
Podstawowe pytanie, gdy wybieramy licznik prądu, to, w jakiej sieci będzie pracował? Możemy go bowiem wpiąć w sieć 1 fazową lub 3 fazową. W przypadku sieci 3 fazowej powinniśmy również wiedzieć, czy jest to standardowa sieć 4 przewodowa, czy może 3 przewodowa, bez przewodu N (neutralnego). Gdy określimy układ pomiarowy, szukamy licznika z określonym oznaczeniem:
Sieć 3 fazowa, 4 przewodowa posiada oznaczenie 3P4W, któremu odpowiada symbol
Oznaczenie sieci 3 fazowej, 3 przewodowej to 3P3W. Oddaje to symbol
Sieć 1 fazowa, 2 przewodowa oznaczona jest jako 1P2W. Odpowiadający temu oznaczeniu symbol to
Liczniki do pomiaru bezpośredniego prądu
Wartości prądu roboczego, przechodzącego przez licznik mają wpływ na dobór odpowiedniego urządzenia. W przypadku, gdy dokonujemy pomiarów prądu w przedziale 80-100 A, sprawdzą się liczniki zużycia energii do pomiaru bezpośredniego. Przy czym w przypadku liczników trójfazowych podany przedział dotyczy oczywiście wartości natężenia na jedną fazę. O pomiarze bezpośrednim mówimy wówczas, gdy obwód prądowy w całości przechodzi przez licznik prądu. W ofercie F&F do pomiaru bezpośredniego wykorzystasz m.in. liczniki z serii WZE.
Liczniki do pomiaru półpośredniego

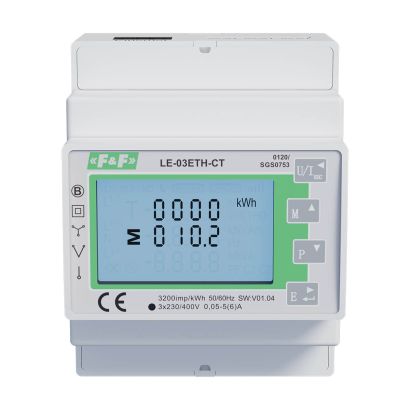

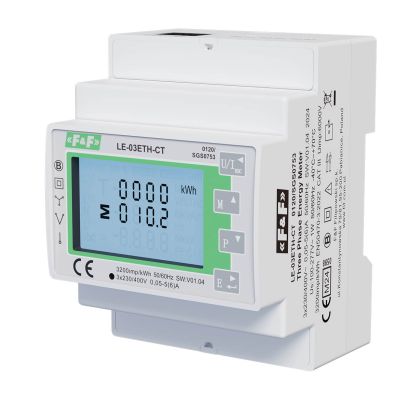

Gdy zachodzi konieczność pomiarów prądu o wartościach znacznie przewyższających 100 A, liczonych nawet w tysiącach amper, wówczas bezpiecznym wyborem są liczniki do pomiaru półpośredniego. W przypadku tych urządzeń prądy mierzone są za pomocą przekładników prądowych, które zapięte są na przewodach elektrycznych lub szynoprzewodach. Liczniki do pomiaru półpośredniego w ofercie F&F Filipowski oznaczone są symbolem CT. I tak pomiarów przez przekładniki prądowe dokonują m.in. liczniki: LE-03MW CT, LE-02d CT, LE-03MQ CT.
Liczniki umożliwiające pomiar energii z podziałem na strefy taryfowe
Gdy dobowy pobór energii przebiega z uwzględnieniem więcej niż jednej taryfy, z pomocą przychodzą liczniki, które umożliwiają przełączenie taryf. Może się to odbywać poprzez podłączenie do wejścia sterującego zewnętrznego zegara sterującego (np. zegara tygodniowego PCZ-521 lub uniwersalnego PCZ-528), który dokona przełączenia taryf. Ograniczenie w tym przypadku polega na możliwości przełączania tylko między dwiema taryfami. Przykładem licznika 2 taryfowego jest LE-04d.
Większe możliwości oferują liczniki z możliwością telemetrii (RS485 i Modbus RTU), takie jak np. LE-01MW lub LE-03MW. Wykorzystując np. bezpłatny program LE Config, można zaprogramować do czterech różnych taryf. Dodatkowo ustawimy różne plany dla dni roboczych, świątecznych lub weekendowych.
Inteligentne liczniki prądu (Liczniki prądu do zdalnego odczytu)
Liczniki zużycia energii elektrycznej z możliwością zdalnego odczytu
Podstawowy sposób odczytu licznika zużycia energii elektrycznej to bezpośredni odczyt danych na wyświetlaczu urządzenia. Urządzenia bardziej zaawansowane dają również możliwość zdalnego odczytu mierzonych parametrów. Umożliwiają to protokoły komunikacyjne, w które wyposażone są liczniki, np. Modbus RTU. W ten sposób dane o zużyciu energii i innych parametrów sieci trafiają, obrazowo ujmując, bezpośrednio na biurko osoby zainteresowanej. Nie ma przy tym znaczenia, gdzie to biurko stoi. Zdalny odczyt przede wszystkim pozwala uniknąć „ludzkiego” błędu przy spisywaniu licznika. Przyspiesza też i usprawnia proces wystawiania dokumentów rozliczeniowych na podstawie danych uzyskanych z urządzenia. W przypadku liczników ze zdalnym odczytem F&F Filipowski prostą konfigurację oraz odczyty zarejestrowanych wartości i wyników pomiarów umożliwia bezpłatny program LEConfig, który pobieramy ze strony producenta. W ofercie F&F Filipowski grupę liczników do zdalnego odczytu reprezentują proste liczniki serii M, wielotaryfowe liczniki serii MW oraz zaawansowane liczniki serii MB/MQ.
Umożliwiamy zdalny odczyt liczników zużycia prądu. Modbus Energy FOX
Telemetria w przypadku urządzeń pomiarowych to pożądana możliwość, dlatego stworzyliśmy integrator liczników energii elektrycznej Modbus Energy wifi FOX. Jeżeli posiadamy licznik zużycia prądu F&F Filipowski ze wbudowaną komunikacją Modbus RTU, możemy rozszerzyć jego możliwości o zdalny odczyt stosując integrator Modbus Energy. Co zyskujemy? Integrator FOX odczytuje dane pomiarowe, które zapisywane są w polskiej chmurze F&F. Stamtąd odczytujemy je albo poprze aplikację FOX, albo przez przeglądarkę internetową. Zakres i sposób prezentacji danych jest szeroki. Widzimy dane w ujęciu dziennym, miesięcznym, rocznym, zarówno dotyczące zużycia energii, jak i poboru mocy, napięć i prądów. Cenną z punktu widzenia użytkownika jest możliwość doboru odpowiedniej taryfy na podstawie zarejestrowanych danych z urządzenia.
Zaawansowana telemetria systemu Meternet Pro
Prezentując nasze liczniki zużycia prądu, nie sposób nie wspomnieć o systemie telemetrycznym, w którym liczniki zdalnego odczytu odgrywają zasadniczą rolę. To Meternet Pro, autorskie rozwiązanie F&F Filipowski. Meternet Pro służy do odczytu i gromadzenia danych oraz ich wszechstronnej analizy ( wizualizacja i raportowanie). Warto zaznaczyć, że Meternet Pro to nie tylko system odczytu i analizy danych liczników zużycia energii elektrycznej. Częścią systemu mogą również być inne urządzenia pomiarowe (wodomierze, gazomierze), wyposażone w protokoł otwartej komunikacji.
Liczniki zdalnego odczytu w ofercie F&F Filipowski (wyposażone w interfejs RS485 + Modbus RTU) to m.in.: LE-01M, LE-03MP, LE-03MB CT
Wszystkie liczniki prądu produkowane przez F&F posiadają zabezpieczenie, które pozwala na plombowanie osłon zacisków wejściowych i wyjściowych. Uniemożliwia to wykonanie obejścia licznika.
