Licznik zużycia energii LE-03MW CT

Licznik zużycia energii LE-03MW CT

LE-03MW CT

Zdalny odczyt. Trójfazowy. Dwukierunkowy. Taryfowy. Port RS-485 + Modbus RTU. Do pomiaru półpośredniego. Z programowalną przekładnią.

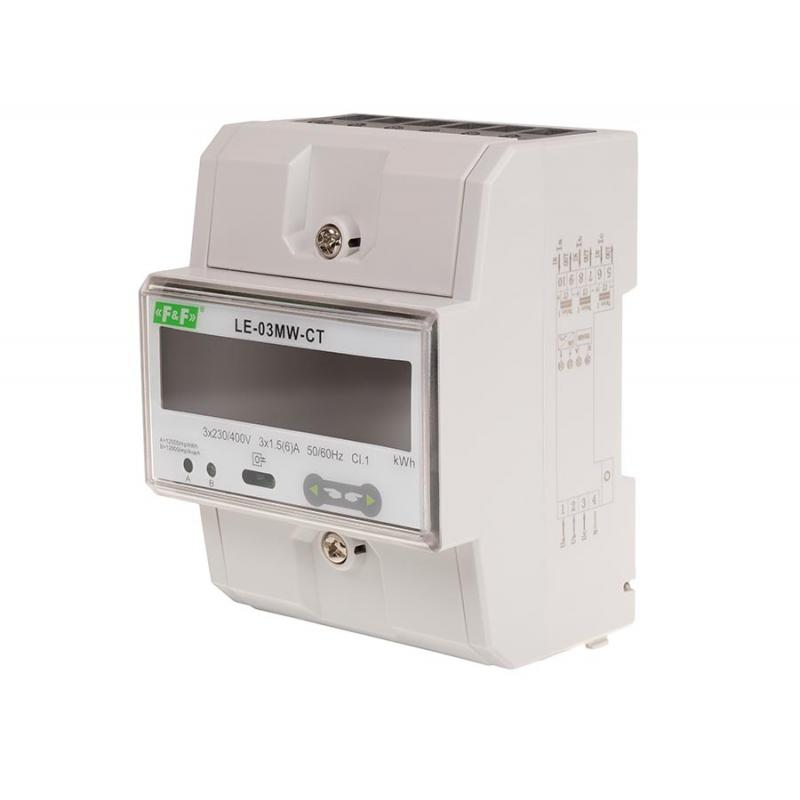

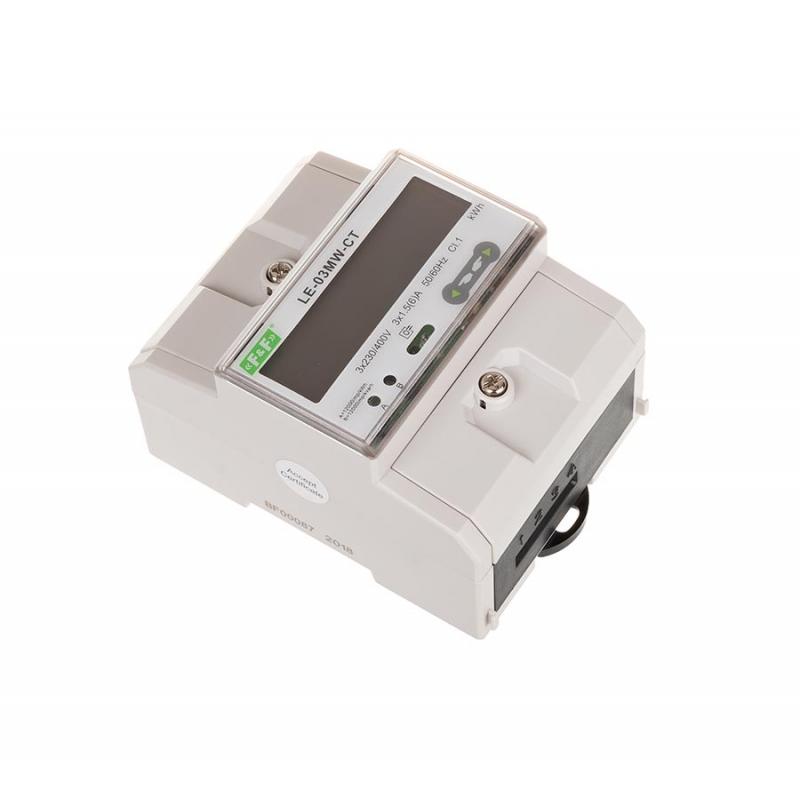

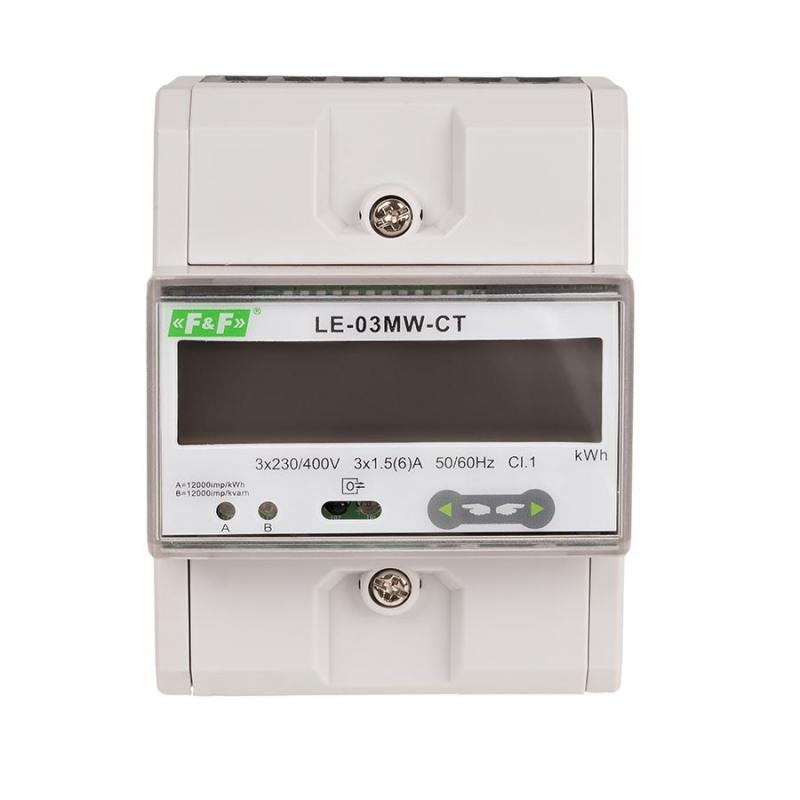

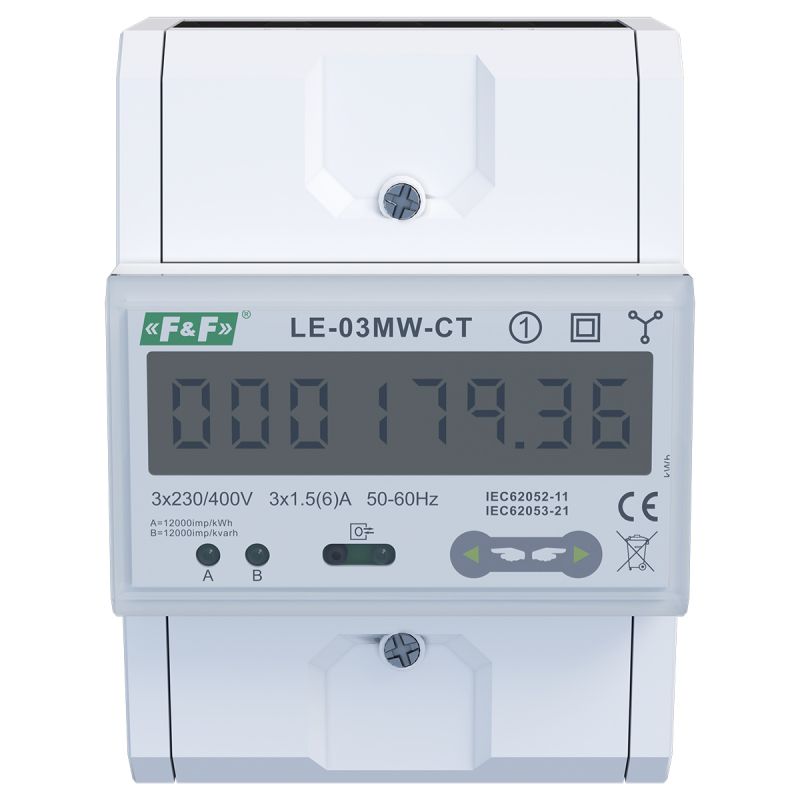

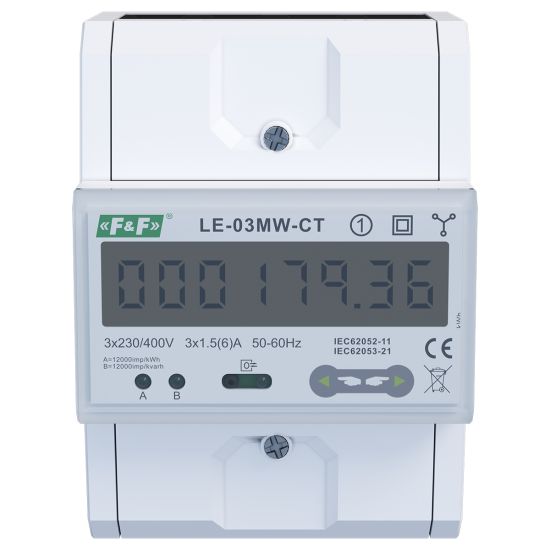

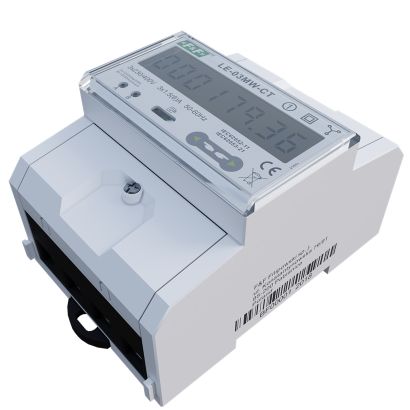

LE-03MW CT jest elektronicznym, 2-kierunkowym licznikiem energii elektrycznej prądu trójfazowego przeznaczonym do pomiaru w układzie półpośrednim.

Wbudowany zegar czasu rzeczywistego umożliwia pomiar zużycia energii z podziałem na różne strefy taryfowe. Interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 (IEC1107) umożliwiają zdalny odczyt i konfigurację licznika.


Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.





Charakterystyka urządzenia
* 3-fazowy, dwukierunkowy licznik energii;
* półpośredni pomiar prądu (bezpośredni pomiar do 6 A);
* pomiar energii w 4 strefach taryfowych;
* wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym do przełączania stref taryfowych;
* rejestracja sumarycznego i podzielonego na taryfy poboru:
-  całkowitej energii czynnej i biernej;
- energii czynnej i biernej rozdzielonej na poszczególne kwadranty;
* 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;
* możliwość rozliczania energii według innych harmonogramów dla dni roboczych oraz weekendu;
* możliwość podziału roku na 8 przedziałów czasowych. W każdym przedziale energia (dla dni powszednich) może być rozliczana według innego harmonogramu;
* wskazania parametrów sieci (napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość;
* obliczanie zapotrzebowania na moc dla poszczególnych taryf;
* dodatkowy, kasowalny licznik zużycia energii;
* port RS-485, protokół Modbus RTU;
* optyczny port komunikacyjny zgodny z normą EN62056 (IEC1107);
* 2 wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh;
* wielofunkcyjny wyświetlacz LCD.


Uwaga!
Licznik podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A). Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy z wzoru (12000 × 5)/Ip, gdzie:
Ip - prąd pierwotny zastosowanych przekładników.

Przykład:
dla przekładnika 5/5 A (Ip=5): (12000×5)/5=12000 imp/kWh
dla przekładnika 100/5 A (Ip=100): (12000×5)/100=600 imp/kWh


Uwaga!
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.




Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.


Komunikacja PC-LE za pomocą konwertera USB    WE-1800-BT►
Program bezpłatny.


Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-01MP, LE-01MQ, LE-03M,
LE-03MP, LE-03M CT


MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






Typtrójfazowy
PortyRS-485
Protokół komunikacyjnyMODBUS RTU
Napięcie odniesienia3×230/400 V+N
Prąd bazowy1,5 A
Prąd maksymalny6 A
Minimalny prąd mierzony0,003 A
Dokładność pomiaru zgodnie z IEC61036klasa 1
Pobór własny licznika10 VA; 2 W
Zakres wskazań liczydłazależny od przekładni
Stała licznikazależna od przekładni
Sygnalizacja sczytywania2 x LED
Wyjście impulsowe SO+ SO-otwarty kolektor
Napięcie podłączenia SO+ SO-maks. 30 V DC
Prąd podłączenia SO+ SO-maks. 27 mA
Czas impulsu SO+ SO-35 ms
Klasa dokładnościB
Liczba znaków LCD8
Napięcie mierzone L-N100÷289 V AC
Napięcie mierzone L-L173÷500 V AC
Przyłączezaciski śrubowe 25 mm²
Temperatura pracy-20÷55°C
Wymiary76×100×65 mm (4,5 modułu DIN)
Montażna szynie 35 mm
Stopień ochronyIP51
