LE-03MW-4Q4T-CT

Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/26/060

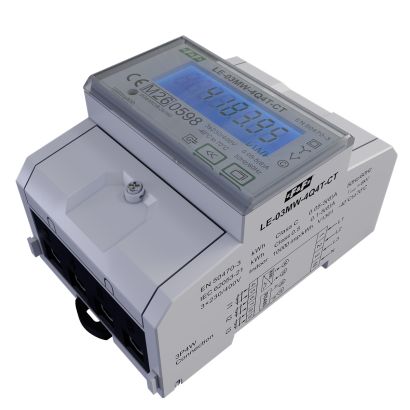

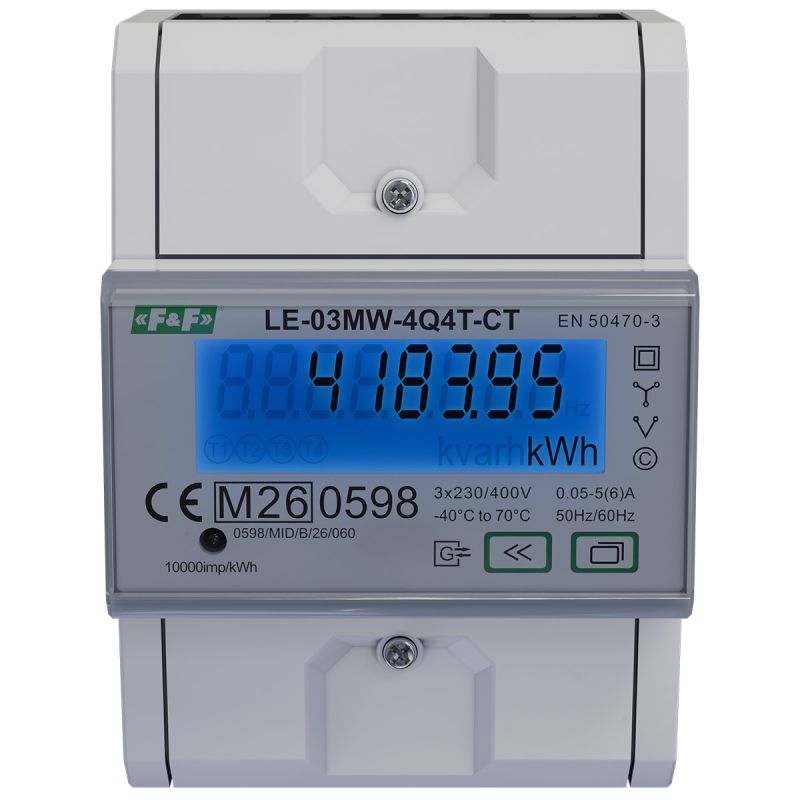

W skrócie o liczniku zużycia energii elektrycznej LE-03MW-4Q4T-CT:

LE-03MW-4Q4T-CT to zaawansowany, trójfazowy licznik energii elektrycznej, umożliwiający półpośredni (przy wykorzystaniu przekładników prądowych) 2-kierunkowy pomiar energii czynnej (pobraną z sieci i oddaną do sieci) oraz pełny 4-kwadrantowy pomiar energii biernej (indukcyjnej i pojemnościowej). Wysoka dokładność pomiaru (0.5%) gwarantuje wiarygodne i rzeczywiste rozliczenie zużycia energii.

Licznik posiada certyfikację MID, co predysponuje go do wykorzystania w roli liczników do rozliczania kosztów zużycia energii.

LE-03MW-4Q4T-CT umożliwia rozliczanie zużycia energii z podziałem na strefy taryfowe (do czterech taryf). Harmonogram umożliwia ustawienie niezależnego podziału doby na taryfy dla dni roboczych, weekendów oraz zaplanowanych świąt.

Licznik wyposażony jest w port komunikacyjny RS-485 z obsługą protokołu Modbus RTU, umożliwiający zdalny odczyt licznika i integrację z zewnętrznymi systemami rejestracji danych, np. Meternet lub Fox.

Dodatkowo licznik wyposażony jest w klasyczne wyjście impulsowe sygnalizujące przyrost zużycia energii czynnej.

Dwukierunkowy pomiar energii czynnej i biernej

LE-03MW-4Q4T-CT oddzielnie rejestruje energię pobraną z sieci oraz energię oddaną do sieci. Pomiar dwukierunkowy obejmuje zarówno energię czynną, jak i bierną.

Pozwala to stosować licznik w instalacjach, w których kierunek przepływu energii może się zmieniać, między innymi w układach współpracujących z instalacją fotowoltaiczną lub magazynem energii. Urządzenie może również pełnić funkcję podlicznika dla wydzielonej części instalacji, lokalu, obwodu lub odbiornika trójfazowego.

Czterokwadrantowy pomiar energii biernej

Licznik rejestruje energię bierną indukcyjną i pojemnościową z uwzględnieniem kierunku jej przepływu. Wartości zapisywane są w czterech kwadrantach Q1–Q4.

Taki zakres pomiaru uzupełnia informacje o energii czynnej pobranej i oddanej oraz pozwala uzyskać pełniejszy obraz przepływów energii w instalacji. LE-03MW-4Q4T-CT mierzy również moc bierną, moc pozorną i współczynnik mocy.

Urządzenie służy do pomiaru i rejestracji danych. Nie realizuje kompensacji energii biernej i nie zastępuje regulatora ani układu wykonawczego przeznaczonego do jej kompensacji.

Cztery strefy taryfowe i zegar RTC

Najważniejszą funkcją wyróżniającą LE-03MW-4Q4T-CT jest możliwość rejestrowania energii w czterech strefach taryfowych. Za automatyczne przełączanie stref odpowiada wbudowany zegar czasu rzeczywistego RTC.

Zegar ma podtrzymanie bateryjne, dlatego zachowuje prawidłowe wskazanie czasu także podczas zaniku napięcia zasilania. Dobę można podzielić na maksymalnie osiem przedziałów czasowych przypisanych do odpowiednich taryf.

Oddzielne harmonogramy mogą obowiązywać w dni robocze, weekendy oraz zdefiniowane dni świąteczne. Pamięć urządzenia pozwala zapisać do 100 dni świątecznych. Dzięki temu podlicznik może przypisywać energię do odpowiednich stref bez stosowania zewnętrznego zegara taryfowego.

Pomiar parametrów sieci

Oprócz energii czynnej i biernej licznik mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy.

LE-03MW-4Q4T-CT oblicza także zapotrzebowanie na moc czynną i bierną, również oddzielnie dla poszczególnych faz. Dane mogą być odczytywane lokalnie na wyświetlaczu LCD lub cyfrowo przez Modbus RTU.

Zdalny odczyt przez Modbus RTU

Port RS-485 umożliwia włączenie licznika do kompatybilnej magistrali komunikacyjnej. Protokół Modbus RTU pozwala systemowi nadrzędnemu odczytywać rejestry energii oraz bieżące parametry sieci.

LE-03MW-4Q4T może dzięki temu pracować jako podlicznik ze zdalnym odczytem w kompatybilnych systemach monitorowania, rejestracji danych, automatyki, BMS lub SCADA. Integracja wymaga obsługi protokołu Modbus RTU i mapy rejestrów urządzenia.

Licznik pomocniczy i wyjście impulsowe

Urządzenie ma dodatkowy licznik pomocniczy z funkcją REST. Pozwala on rozpocząć odrębny pomiar od wybranego momentu bez zmiany głównych rejestrów energii.

Wyjście impulsowe SO typu otwarty kolektor może współpracować z urządzeniami wyposażonymi w wejścia przeznaczone do zliczania impulsów.

Certyfikat MID

LE-03MW-4Q4T-CT ma certyfikat MID potwierdzający zgodność z wymaganiami dotyczącymi przyrządów pomiarowych. Dzięki temu może pełnić funkcję podlicznika w układach, w których wymagane jest zastosowanie urządzenia zgodnego z MID, w tym również do rozliczania kosztów zużycia energii.

Mierzone wartości:
