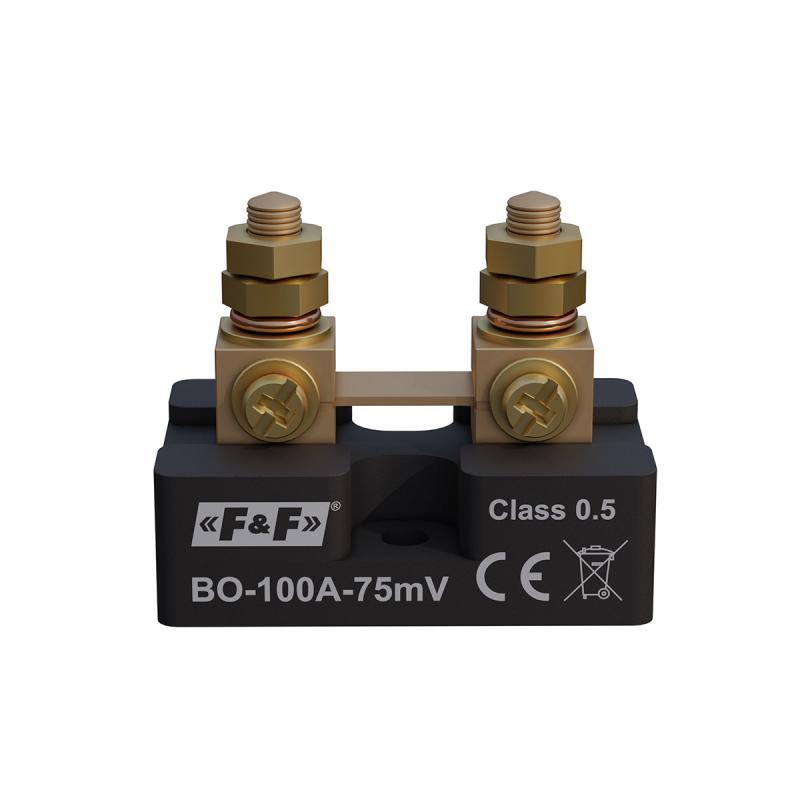

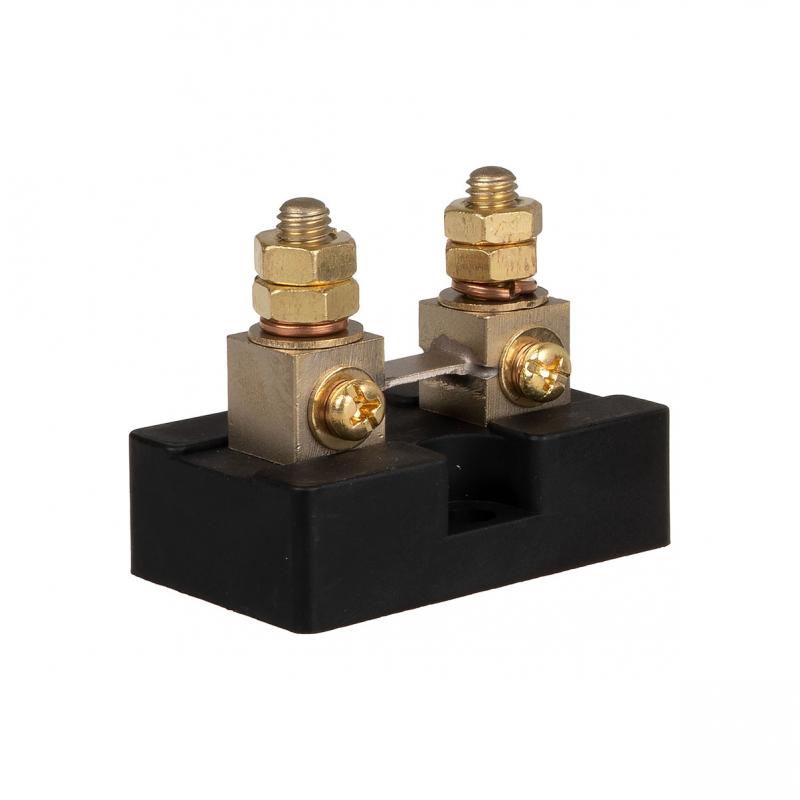

Bocznik prądowy 100 A

BO-100-75, 5902431675145

Bocznik prądowy o prądzie znamionowym 100 A i napięciu wyjściowym 75 mV, przeznaczony do współpracy z odpowiednio dobranymi licznikami energii i miernikami prądu. Umożliwia pomiar natężenia prądu na podstawie spadku napięcia na boczniku.

Najważniejsze cechy:

  • prąd znamionowy 100 A;

  • napięcie wyjściowe 75 mV przy prądzie znamionowym;

  • klasa dokładności 0,5;

  • oddzielne zaciski prądowe i napięciowe;

  • montaż tablicowy.

Pomiar prądu przez bocznik 100 A

BO-100-75 jest elementem układu pomiarowego współpracującym z zewnętrznym licznikiem (np. LE-01DC F&F) lub miernikiem (elektronicznym lub magnetoelektrycznym). Przepływ prądu przez bocznik powoduje powstanie na jego zaciskach pomiarowych napięcia proporcjonalnego do natężenia prądu. Przy prądzie znamionowym 100 A napięcie to wynosi 75 mV.

Podłączony przyrząd wykorzystuje ten sygnał do wyznaczenia wartości prądu.

Dobór i podłączenie

Bocznik należy dobrać do parametrów wejścia pomiarowego licznika lub miernika. Przyrząd musi być przystosowany do sygnału 75 mV oraz odpowiednio skonfigurowany dla prądu znamionowego 100 A.

Oddzielne zaciski służą do podłączenia obwodu prądowego i przewodów pomiarowych. Bocznik jest przeznaczony do montażu tablicowego.

Sprawdź wariant

Bocznik o prądzie znamionowym 200 A i napięciu wyjściowym 75 mV

BO-100-75
Napięcie wyjściowe
75 mV
Klasa dokładności
0,5
Prąd znamionowy
100 A
Zaciski śrubowe
prądowe: 2× śruba M6×15; napięciowe: 2× śruba M4×5
Napięcie probiercze
5 kV
Wymiary
50×32×42 mm
Montaż
tablicowy, 2 wkręty 5 mm
Stopień ochrony
IP20
Przeciążalność prądowa ciągła
120% In
Przeciążalność prądowa krótkotrwała (5 s)
500% In
