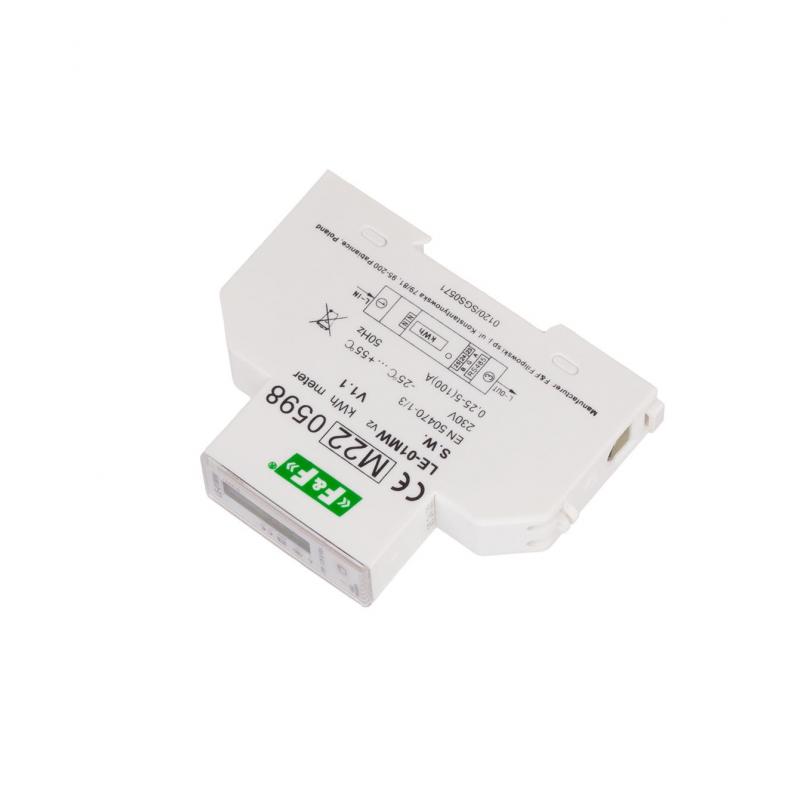

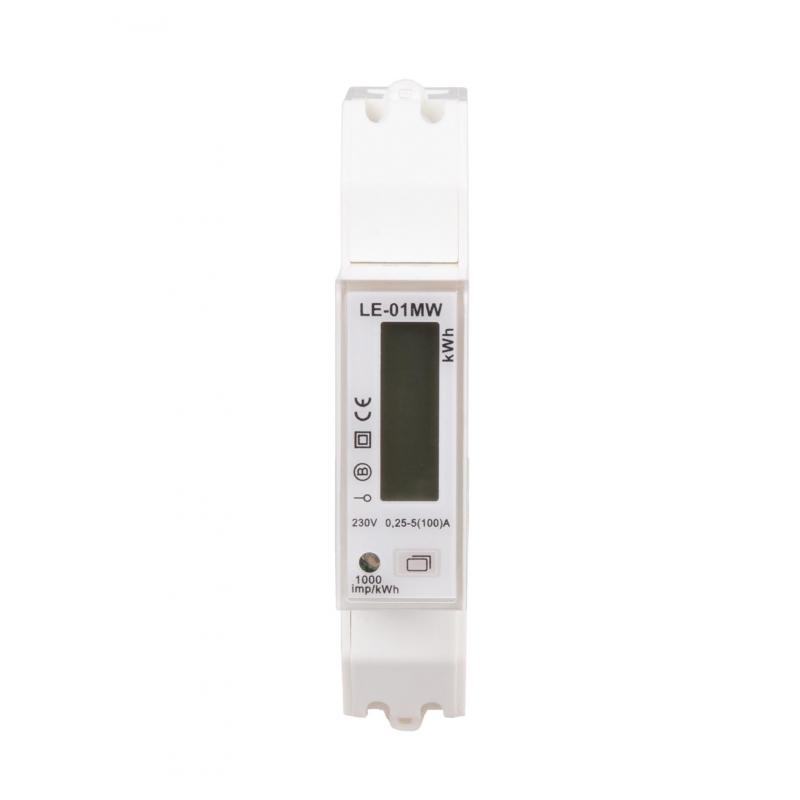

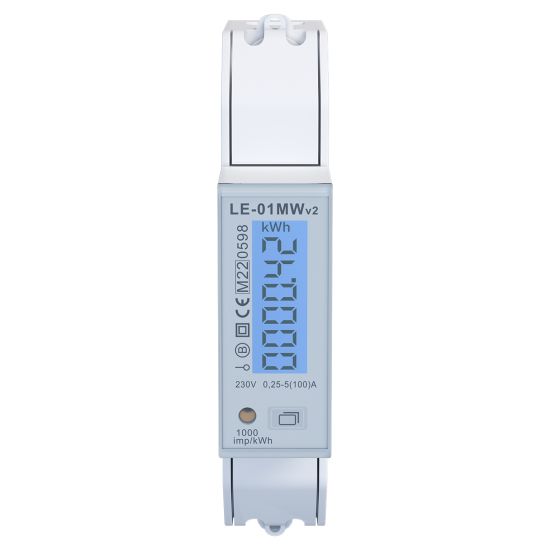

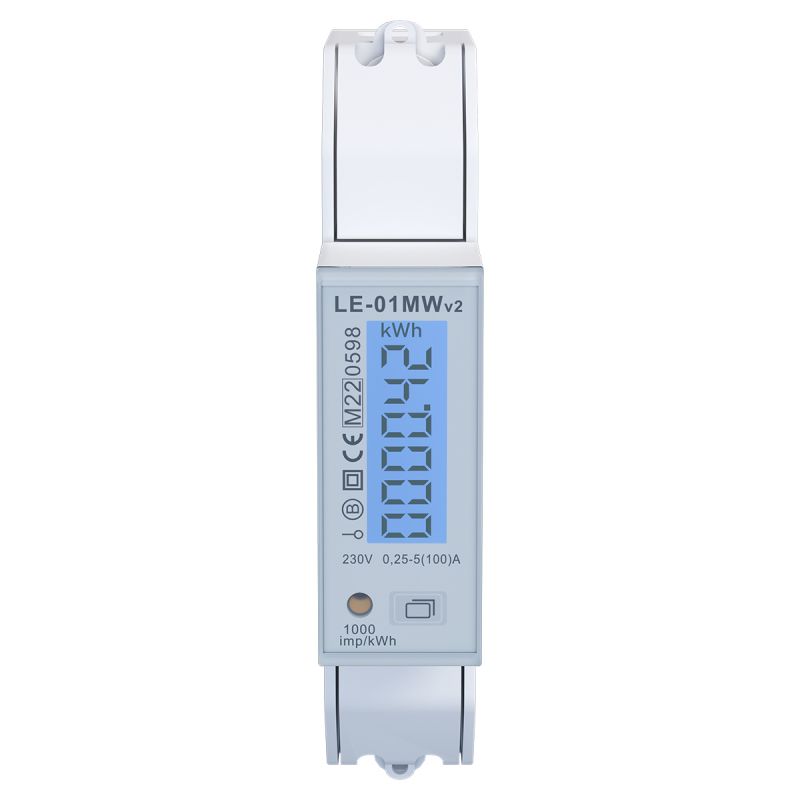

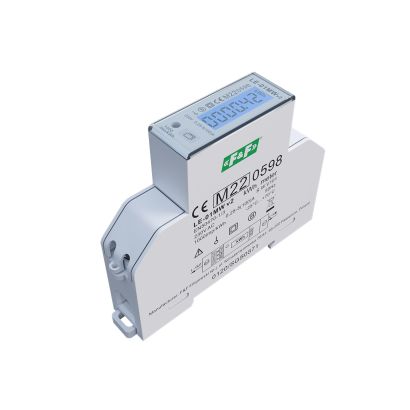

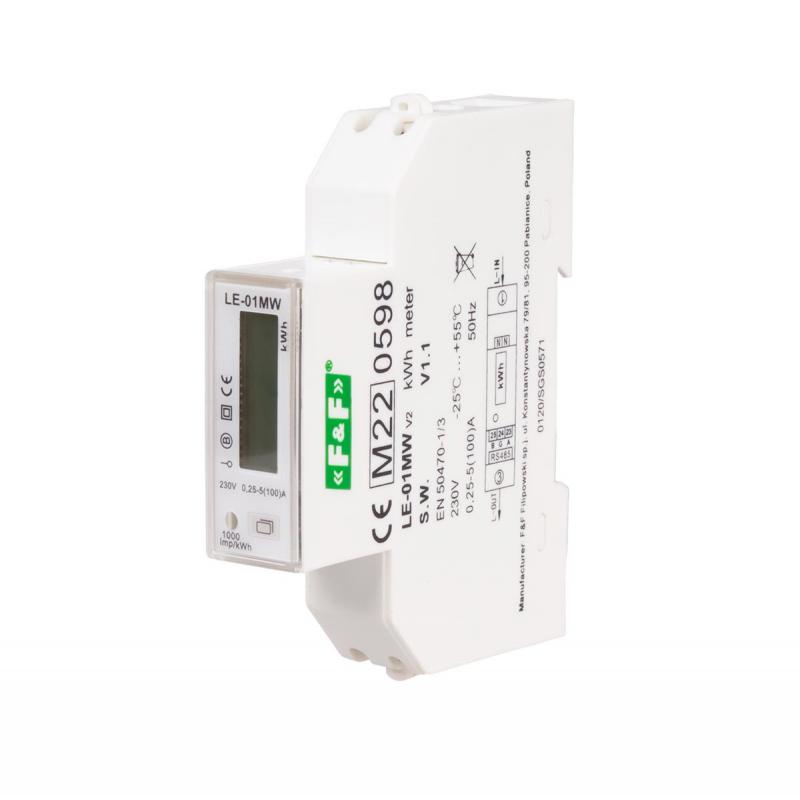

Licznik zużycia prądu LE-01MW v2

Zgodnie z obowiązującymi standardami UE licznik zużycia prądu LE-01 MW v2 posiada certyfikat MID.
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0571

Jednofazowy licznik energii do fotowoltaiki, pomiaru zużycia i zdalnego odczytu

LE-01MW v2 to jednofazowy licznik energii elektrycznej przeznaczony do pomiaru bezpośredniego w instalacji 2-przewodowej. Maksymalny prąd 100 A oznacza, że mierzony obwód podłącza się bezpośrednio do licznika – nie trzeba stosować zewnętrznych przekładników prądowych. Urządzenie zajmuje tylko 1 moduł na szynie 35 mm.

Licznik mierzy przepływ energii w dwóch kierunkach: osobno energię pobieraną z sieci oraz do niej oddawaną. To szczególnie przydatne w instalacjach fotowoltaicznych, w których energia może przepływać zarówno z sieci do instalacji, jak i z instalacji PV do sieci. Dzięki temu LE-01MW v2 pozwala kontrolować nie tylko zużycie, ale również ilość energii oddawanej.

Co mierzy i rejestruje LE-01MW v2?

LE-01MW v2 rejestruje energię czynną i bierną – pobraną oraz oddaną – i przechowuje wartości w pamięci nieulotnej. Pomiar energii może być prowadzony również z podziałem na cztery strefy taryfowe.

Na wyświetlaczu można kontrolować także bieżące parametry instalacji: napięcie, prąd, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy. Dodatkowe, kasowalne liczniki energii czynnej i biernej umożliwiają rozpoczęcie pomocniczego pomiaru od wybranego momentu bez zerowania głównych wskazań energii.

Mierzone i rejestrowane wartości

• energia czynna pobrana;

• energia czynna oddana;

• energia bierna pobrana;

• energia bierna oddana;

• napięcie fazowe;

• prąd fazowy;

• częstotliwość;

• moc czynna;

• moc bierna;

• moc pozorna;

• współczynnik mocy.

4 taryfy – co to oznacza w praktyce?

Wbudowany zegar czasu rzeczywistego RTC z podtrzymaniem bateryjnym pozwala przypisywać mierzoną energię do czterech stref taryfowych. Harmonogram może uwzględniać porę dnia, dni robocze, weekendy oraz określone dni świąteczne. Dzięki temu licznik może pokazać nie tylko ile energii zużyto lub oddano, ale również w jakiej strefie taryfowej została ona zarejestrowana.

Synchronizacja zegara RTC

W instalacji z większą liczbą liczników serii MW można zastosować synchronizator zegara RTC, który ustawia i okresowo koryguje ich datę oraz czas. Synchronizator pracuje na magistrali RS-485 wraz z obsługiwanymi licznikami i pozwala utrzymać zgodność czasu urządzeń pracujących w jednym systemie.

Synchronizator pracuje na magistrali szeregowej RS485 wraz z obsługiwanymi licznikami. Synchronizuje datę i godzinę względem licznika wzorcowego (datę i godzinę w liczniku wzorcowym należy ustawić przed montażem urządzenia) - synchronizacja odbywa się raz na tydzień w nocy z soboty na niedzielę miedzy godz. 00:11 a 00:55. Urządzenie automatycznie zmienia czas letni na zimowy i odwrotnie (opcja tylko dla Europy). Synchronizator może pracować w układzie z Masterem oraz może pracować w układzie bez mastera. Działa „przeźroczyście” dla urządzeń na magistrali szeregowej. Na czas synchronizacji urządzenie blokuje komunikację z masterem.

Zdalny odczyt licznika – RS-485 i Modbus RTU

LE-01MW v2 ma port RS-485 i obsługuje protokół Modbus RTU. Pozwala to automatycznie odczytywać dane z licznika i przekazywać je do kompatybilnego systemu monitorowania bez konieczności ręcznego sprawdzania wskazań na wyświetlaczu. Przez Modbus można również konfigurować parametry urządzenia.

W podstawowym ujęciu RS-485 jest przewodowym interfejsem komunikacyjnym, a Modbus RTU określa sposób wymiany danych pomiędzy licznikiem i urządzeniem nadrzędnym. Podstawowe ustawienia można zmieniać również lokalnie z panelu licznika.

Wersja v2 – co się zmieniło?

Najważniejsza różnica dotyczy sposobu pomiaru energii. Wcześniejszy LE-01MW pracował w jednym z dwóch wybieranych trybów: mierzył energię czynną i bierną albo energię czynną pobraną i oddaną. LE-01MW v2 umożliwia dwukierunkowy pomiar zarówno energii czynnej, jak i biernej. W praktyce daje więc pełniejszą informację o przepływie energii, co ma znaczenie m.in. przy monitorowaniu instalacji fotowoltaicznej.

Poza opisaną wyżej zmianą wersja v2 różni się od wcześniejszej wersji urządzenia również niektórymi parametrami technicznymi. Dlatego przed otwarciem lub pobraniem instrukcji obsługi należy zwrócić uwagę, czy dokument jest przeznaczony do posiadanej wersji licznika. Przy montażu, konfiguracji i eksploatacji urządzenia należy korzystać z instrukcji właściwej dla danej wersji.

Uwaga! Aktualnie oferowana wersja v2 zastąpiła wcześniejszą wersję urządzenia. Dane techniczne podane na karcie produktu dotyczą wersji v2. Dokumentacja wcześniejszej wersji pozostaje dostępna w załącznikach.

Gdzie wykorzystać licznik?

• w jednofazowym punkcie pomiarowym, w którym chcesz porównać energię pobraną i oddaną w czterech strefach taryfowych;
• gdy potrzebujesz automatycznie zbierać odczyty wraz z informacją o taryfie.

Co sprawdzić przed wyborem?

• czy obwód jednofazowy mieści się w zakresie pomiaru bezpośredniego 100 A;
• czy harmonogram czterech taryf i zegar RTC odpowiadają planowanemu sposobowi rejestracji;
• czy system nadrzędny odczyta potrzebne rejestry przez Modbus RTU.

Sprawdź wariant

Nie potrzebujesz pomiaru w 4 strefach taryfowych?
Sprawdź jednofazowy, dwukierunkowy licznik energii z RS-485 i Modbus RTU  do pomiaru bezpośredniego do 100 A.

Potrzebujesz licznika do instalacji trójfazowej?
Sprawdź trójfazowy, 4-taryfowy i dwukierunkowy licznik energii z Modbus RTU do pomiaru bezpośredniego.

Potrzebujesz pomiaru przez przekładniki prądowe?
Sprawdź trójfazowy, 4-taryfowy licznik energii do pomiaru półpośredniego z Modbus RTU. Programowalna przekładnia umożliwia dopasowanie licznika do zastosowanego układu przekładników prądowych.

LE Config – konfiguracja i odczyt danych z komputera

Do obsługi serwisowej licznika można wykorzystać bezplatny program LE Config, który umożliwia testowy odczyt wartości energii oraz zmianę podstawowych parametrów urządzenia. Komunikacja pomiędzy komputerem a licznikiem odbywa się przez RS-485; do połączenia z komputerem można zastosować konwerter USB/RS-485.

Do pobrania tu: Program LE Config > pobierz

Dla komunikacji licznika prądu LE-01MW z komputerem niezbędny jest konwerter USB CN-USB-485 ►

Poniżej okna aplikacji LE Config:

Widok programu ułatwia sprawdzenie komunikacji z urządzeniem, odczyt danych oraz dostęp do ustawień obsługiwanych przez licznik. Dzięki temu podstawową konfigurację można przeprowadzić z poziomu komputera zamiast wyłącznie z panelu urządzenia.


MeternetPRO – zdalny odczyt, archiwizacja i analiza danych

Dzięki RS-485 i Modbus RTU LE-01MW v2 może pracować jako punkt pomiarowy w MeternetPRO – autorskim systemie F&F do zdalnego odczytu, rejestracji i analizy danych pomiarowych. W praktyce pozwala to włączyć jednofazowy licznik do szerszego systemu monitoringu energii i centralnie obserwować dane z wielu punktów pomiarowych bez lokalnego odczytywania każdego urządzenia.

MeternetPRO może zbierać dane nie tylko z liczników energii, ale również z multimetrów, przetworników, modułów wejść/wyjść i innych urządzeń wykorzystujących obsługiwane protokoły komunikacyjne. Program i baza danych pracują na serwerze MT-CPU-1, a użytkownik korzysta z interfejsu webowego dostępnego w przeglądarce. Zebrane dane można archiwizować, wizualizować i wykorzystywać do analiz oraz raportów – np. do kontroli zużycia, porównywania okresów lub punktów pomiarowych i rozliczeń wewnętrznych. Są to funkcje systemu MeternetPRO, a nie samodzielne funkcje licznika.

Rozliczenia i raporty w MeternetPRO

Moduł rozliczeń abonentowych umożliwia wyliczanie przyrostów zarejestrowanych wartości w określonych przedziałach czasu – m.in. miesięcznych, tygodniowych, dziennych i godzinowych. Można tworzyć wiele niezależnych raportów dla rejestrowanych wartości.

Służy do rozliczeń zużycia energii elektrycznej lub innych rejestrowanych wartości narastających. To np. zużycie wody, ciepła, itp.
