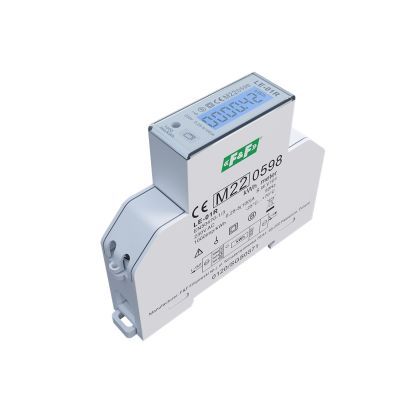

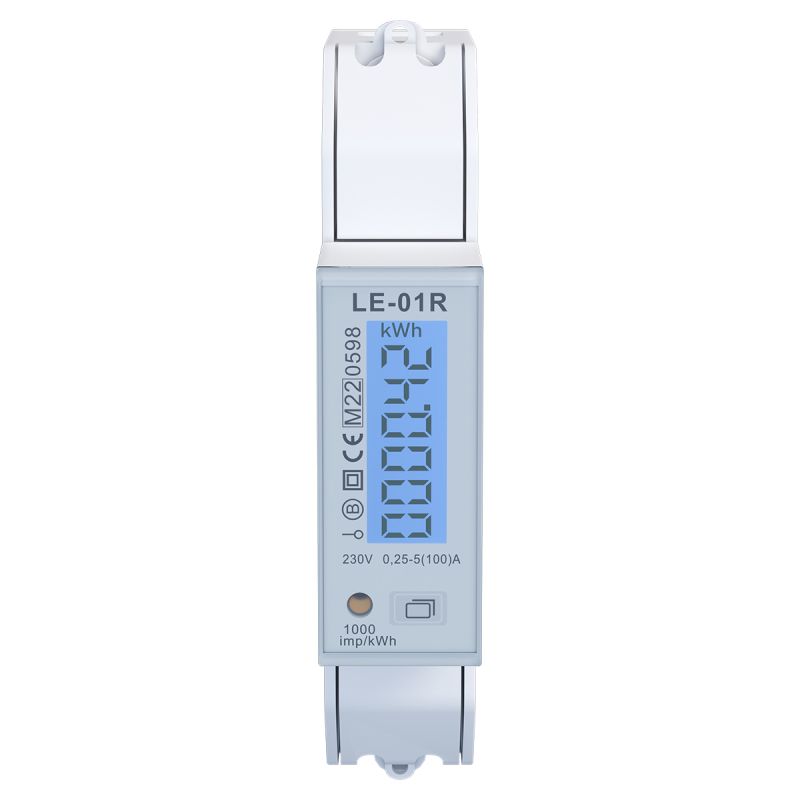

Licznik zużycia energii LE-01R
LE-01R jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego, jednofazowego do bezpośredniego pomiaru prądu w układzie 2-przewodowym.
Licznik umożliwia 2-kierunkowy pomiar energii czynnej, oraz pomiar całkowitej energii biernej.
Posiada certyfikat MID
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0571
Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0571
Licznik umożliwia 2-kierunkowy pomiar energii czynnej, oraz pomiar całkowitej energii biernej.
Mierzone wartości
| Całkowita energia czynna Energia czynna pobrana Energia czynna oddana Całkowita energia bierna Napięcie fazowe Prąd fazowy Częstotliwość Moc czynna Moc bierna Moc pozorna Współczynnik mocy Zapotrzebowanie na pobieraną moc czynną Maksymalne zapotrzebowanie na pobieraną moc czynną Zapotrzebowanie na oddawaną moc czynną Maksymalne zapotrzebowanie na oddawaną moc czynną Zapotrzebowanie na pobieraną moc bierną Maksymalne zapotrzebowanie na pobieraną moc bierną Zapotrzebowanie na oddawaną moc bierną Maksymalne zapotrzebowanie na oddawaną moc bierną |
[kWh] AE+/AE- [kWh] [kWh] [kvarh] U [V] I [A] F [Hz] P [W] Q [var] S [VA] cosϕ [W] [W] [W] [W] [var] [var] [var] [var] |
Działanie
Licznik umożliwia pomiar energii czynnej i biernej oraz monitorowanie wielu dodatkowych parametrów sieci, takich jak: napięcie, prąd, moc czynna, moc bierna, moc pozorna częstotliwość, współczynnik mocy.
Licznik posiada dodatkowe, kasowalne liczniki energii czynnej i biernej.
Przycisk dotykowy znajdujący się na elewacji licznika umożliwia wybór wyświetlanego parametru.

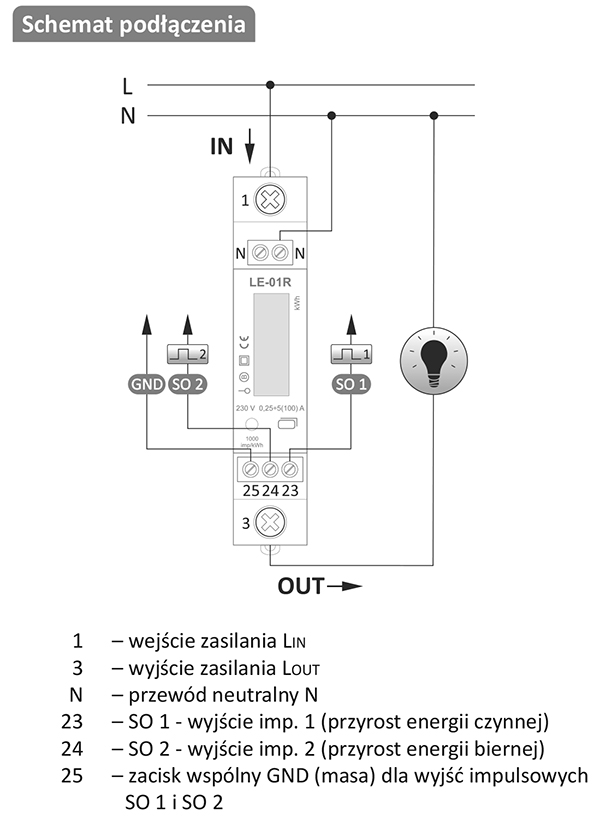

Licznik wyposażony jest w 2 wyjścia impulsowe typu otwarty kolektor do sygnalizacji przyrostu zużycia energii czynnej i biernej. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.
Uwaga!
Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, co uniemożliwia zrobienie obejścia licznika.
Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).
- Typ
- jednofazowy
- Instalacja
- 1-fazowa, 2-przewodowa
- Napięcie znamionowe
- 230 V AC
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 5 A
- Prąd maksymalny
- 100 A
- Zakres pomiarowy napięcia
- 184÷276 V AC
- Częstotliwość znamionowa
- 50 Hz
- Klasa ochronności izolacji
- II klasa
- Obudowa
- tworzywo PC
- Klasa warunków środowiskowych - mechanicznych
- M1
- Klasa warunków środowiskowych - elektromagnetycznych
- E2
- Pobór własny licznika
- 10 VA; 1 W
- Zakres wskazań liczydła
- 0÷99999 kWh
- Stała licznika
- (1 Wh/imp) 1000 imp/kWh
- Zgodność
- Dyrektywa MID 2014/32/EU
- Wyjście impulsowe - Typ
- otwarty kolektor
- Wyjście impulsowe - Napięcie
- 27 V DC
- Wyjście impulsowe - Prąd
- 27 mA
- Wyjście impulsowe - czas impulsu
- 100 ms (dla stałej impulsowania 100 – 1000); 30 ms (dla stałej impulsowania 1250 - 2500)
- Wyjście impulsowe - stała impulsowania
- 100 – 2500 imp/kWh/kvarh
- Wyświetlacz
- 7-cyfrowy LCD podświetlany (kolor niebieski)
- Podświetlenie LCD
- TAK
- Sygnalizacja sczytywania
- LED czerwona
- Klasa dokładności
- B
- Przyłącze
- 100 A (zaciski 1, 3) - zaciski śrubowe 25 mm²; neutralny (zacisk N) - zaciski śrubowe 1 mm²;komunikacja (zaciski 23, 24, 25) - zaciski śrubowe 1 mm²
- Temperatura pracy
- -25÷55°C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- Wyjścia impulsowe
- 2
- Deklaracja MID
- 0120/SGS0571
- Wyjścia impulsowe - funkcja
- przyrost energii czynnej, przyrost energii biernej
| Produkt | Licznik 1-fazowy | Licznik 3-fazowy | Wskaźnik 1-fazowy | Wskaźnik 3-fazowy | MID | Pomiar pośredni | Pomiar półpośredni | 2-kierunkowy | Pomiar dodatkowych parametrów | Komunikacja | Podświetlenie liczydła | Kasowanie | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia czynna pobrana | Energia czynna oddana | Energia bierna | Energia bierna pobrana | Energia bierna oddana | Moc czynna, bierna, pozorna | Zapotrzebowanie na moc | Napięcie | Prąd | Częstotliwość | Współczynnik mocy | Ethernet | Modbus | M-Bus | |||||||||||
| LE-01 | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01d | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01DC | ● | – | – | – | – | – | bocznik | ● | ● | ● | – | – | – | – | – | ● | ● | – | – | – | ● | – | ● | – |
| LE-01M | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-01MB | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-01MQ | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-01MR | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01MW | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01R | ● | – | – | – | ● | – | – | ● | ● | ● | ● | – | – | ● | ● | ● | ● | ● | ● | – | – | – | ● | ● |
| LE-02d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-02d CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03 | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03d CT200 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d CT400 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03ETH | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03ETH-CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03 FPV-RST | – | ● | – | – | ● | – | – | ● | ● | ● | – | – | – | ● | – | – | – | – | – | – | – | – | ● | ● |
| LE-03M | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03M CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03MB | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MB CT | – | ● | – | – | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MP | – | ● | – | – | – | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | – | – | ● | – | – | – |
| LE-03MQ | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MQ CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MW | – | ● | – | – | ● | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-03MW CT | – | ● | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-04d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-05d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-30 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-60 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-3-100 | – | – | – | ● | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1 | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1-RST | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | ● |
| WZE-3 | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-3-RST | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ● |
