Licznik zużycia energii WZE-1

WZE-1, 5902431670041

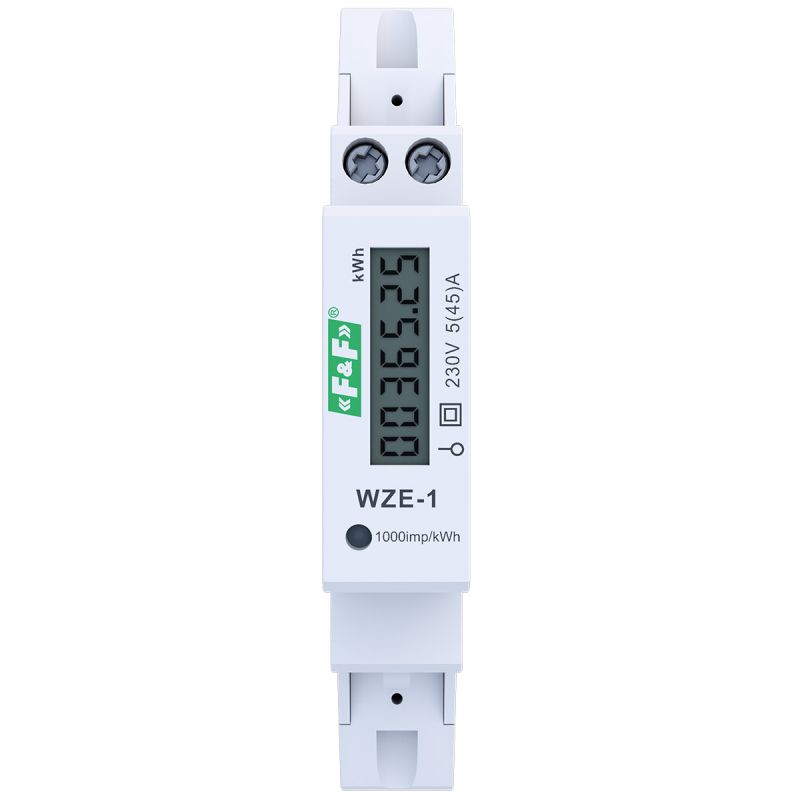

Licznik jednofazowy zużycia energii elektrycznej z wyświetlaczem LCD. Prąd 45 A.
WZE-1 jest statycznym (elektronicznym) wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.
Posiada certyfikat MID.

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizuje pulsowanie diody LED. Liczba impulsów jest przeliczana na energię pobraną. Jej wartość wskazywana jest  na segmentowym wyświetlaczu LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10 Wh).

Zgodność

Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0570

Uwaga!
Wzorcowany jednofazowy licznik zużycia energii elektrycznej WZE-1 posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) impulsy generowane przez wskaźnik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika.


WZE-1
Typ
jednofazowy
Minimalny prąd mierzony
0,02 A
Prąd bazowy
0,25÷5 A
Napięcie odniesienia
230 V AC, 50 Hz
Prąd maksymalny
50 A
Pobór własny licznika
8 VA; 0,4 W
Zakres wskazań liczydła
0÷99999,99 kWh
Stała licznika
(1 Wh/imp) 1000 imp/kWh
Zgodność
Dyrektywa MID 2014/32/EU
Sygnalizacja sczytywania
LED czerwona
Wyjście impulsowe SO+ SO-
otwarty kolektor
Napięcie podłączenia SO+ SO-
maks. 27 V DC
Prąd podłączenia SO+ SO-
maks. 27 mA
Czas impulsu SO+ SO-
90 ms
Klasa dokładności
B
Długość przewodu SO+ SO-
maks. 20 m
Przyłącze
zaciski śrubowe 6,0 mm²
Temperatura pracy
-25 ÷ 50 °C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20

Licznik zużycia prądu WZE-1 schemat podłączenia

Licznik WZE-1 wymiary

WZE-1 opis frontu
