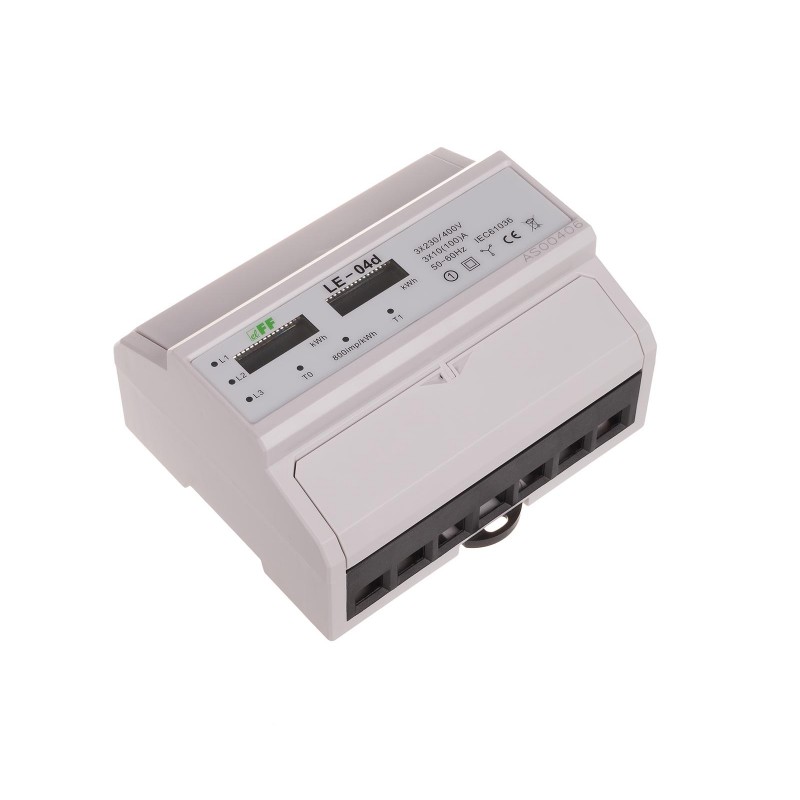

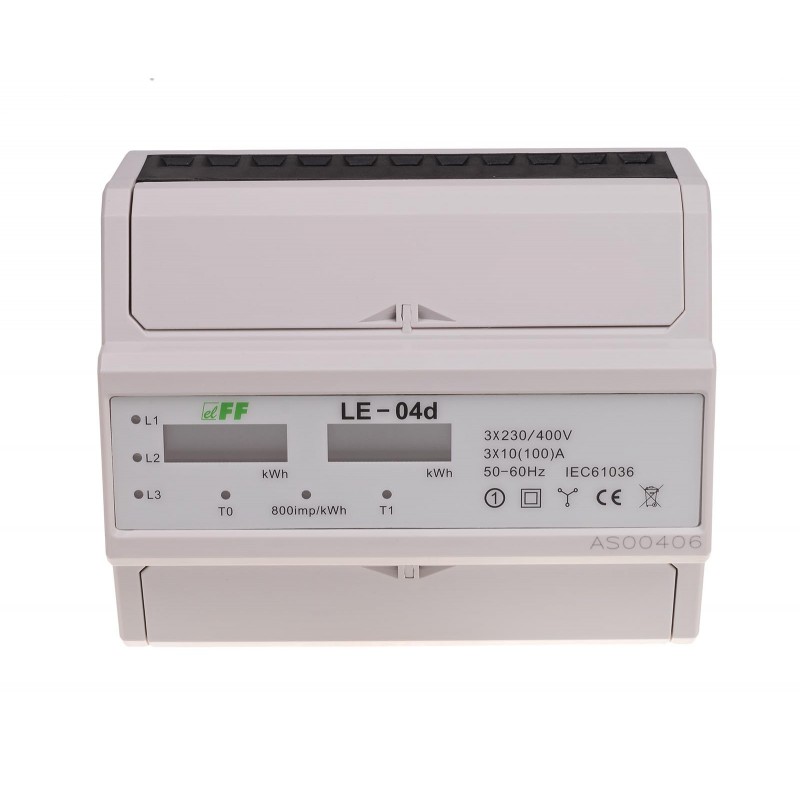

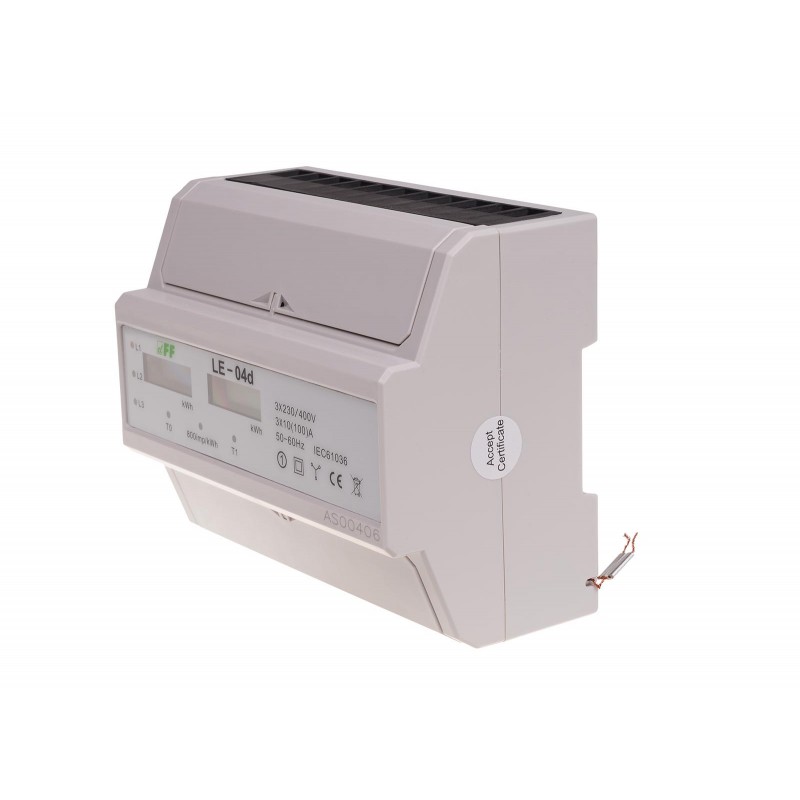

Licznik zużycia prądu LE-04d
Licznik zużycia prądu, 3 fazy, dwutaryfowy, wzorcowany. Prąd 100 A.
LE-04d jest elektronicznym licznikiem zużycia prądu przemiennego 3-fazowego w układzie bezpośrednim. Przeznaczony jest do pomiaru i rozliczeń w systemie dwutaryfowym. Współpracuje z zewnętrznym zegarem sterującym.
Działanie
3 FAZY
Układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy. Są one generowane w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizuje miganie odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Wyliczone przez licznik prądu wartości odczytujemy na segmentowym wyświetlaczu LCD (cyfry po przecinku oznaczają części setne: 0.11 kWh = 110 Wh ).
DWIE TARYFY
Licznik zużycia prądu LE-04d rejestruje wartości energii elektrycznej w systemie dwutaryfowym. Wartości pobranej energii w danej taryfie wskazują oddzielne wyświetlacze T0 i T1.
Przełączenie między taryfami odbywa się w momencie podania napięcia sterującego na wejście D licznika (zaciski 10-11). Służyć do tego może zewnętrzny zegar sterujący. Licznik T0 sczytuje wartość poboru energii przy braku napięcia sterującego na wejściu D. Licznik T1 sczytuje wartość poboru energii od momentu pojawienia się napięcia sterującego na wejściu D, aż do jego zaniku. Praca danego licznika sygnalizowana jest świeceniem odpowiedniej diody LED.
Uwaga!
Licznik zużycia prądu LE-04d posiada wyjście impulsowe VO. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy.
Istnieje opcja plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiająca zrobienie obejścia licznika prądu.
- Typ
- trójfazowy
- Minimalny prąd mierzony
- 0,04 A
- Prąd bazowy
- 10 A
- Napięcie odniesienia
- 3×400 V+N
- Prąd maksymalny
- 100 A
- Zakres wskazań liczydła
- 0÷99999,99 kWh
- Stała licznika
- (1,25 Wh/imp) 800 imp/kWh
- Zgodność
- IEC61036
- Protokół komunikacyjny
- brak
- Dokładność pomiaru zgodnie z IEC61036
- klasa 1
- Sygnalizacja sczytywania
- 2 x LED czerwona
- Prąd podłączenia SO+ SO-
- maks. 30 mA
- Czas impulsu SO+ SO-
- 30 ms
- Klasa dokładności
- 1
- Sygnalizacja poboru prądu
- 3×LED czerwona
- Wyjście impulsowe VO
- otwarty kolektor
- Napięcie podłączenia VO
- maks. 24 V DC
- Przyłącze
- zaciski śrubowe 25 mm²
- Temperatura pracy
- -20÷55°C
- Wymiary
- 7 modułów (122 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
