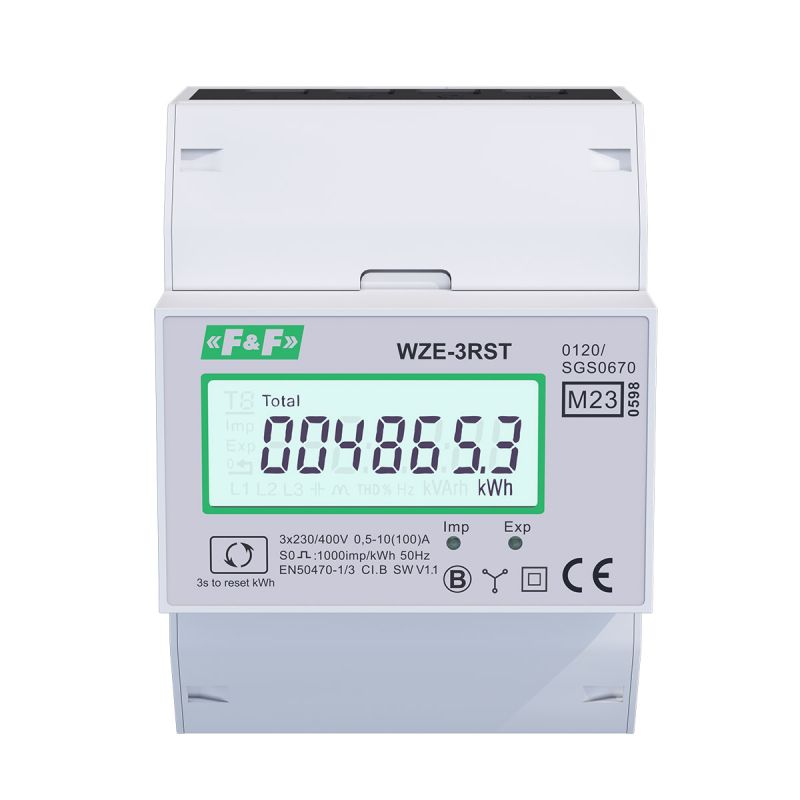

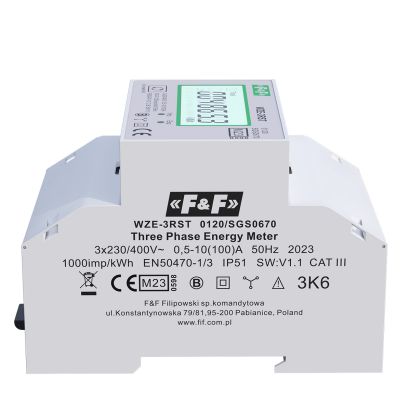

Licznik zużycia energii elektrycznej 3-fazowy WZE-3RST
Licznik trójfazowy zużycia energii elektrycznej z dwoma pozycjami zużycia energii na wyświetlaczu LCD.
Możliwość resetowania stanu licznika pomocniczego.
Posiada certyfikat MID.
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0670
Cechy
- posiada certyfikat MID.
- możliwość pomiaru większych prądów 3x100 A,
- wskazywanie bieżącego poboru mocy.
- całkowity i kasowalny licznik zużycia energii,
- pomiar energii pobranej (licznik 1-kierunkowy),
- proste kasowanie licznika pomocniczego za pomocą przycisku na elewacji licznika.
Działanie

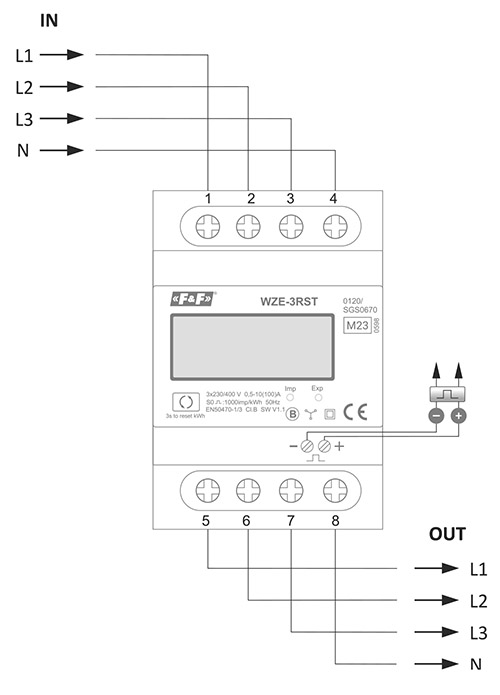

Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym. Posiada dodatkowy, kasowalny licznik energii.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).
Wskaźnik posiada 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika. Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.
Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji. Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.
Kasowanie licznika pomocniczego
Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii. W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia. Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.
- Typ
- trójfazowy
- Instalacja
- 3-fazowa, 4-przewodowa
- Minimalny prąd mierzony
- 0,04 A
- Prąd bazowy
- 3×10 A
- Napięcie odniesienia
- 3×230/400 V
- Prąd maksymalny
- 100 A
- Częstotliwość znamionowa
- 50 Hz
- Klasa ochronności izolacji
- II klasa
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷999999,9 kWh
- Stała licznika
- 1000 imp/kWh
- Zgodność
- Dyrektywa MID 2014/32/EU
- Protokół komunikacyjny
- brak
- Wyświetlacz
- 7-cyfrowy, LCD podświetlany (biały)
- Pomiar napięcia - zakres pomiarowy
- 180÷276 V
- Sygnalizacja sczytywania
- LED czerwona
- Wyjście impulsowe SO+ SO-
- otwarty kolektor
- Napięcie podłączenia SO+ SO-
- maks. 30 V DC
- Prąd podłączenia SO+ SO-
- 20 mA
- Czas impulsu SO+ SO-
- 35 ms
- Klasa dokładności
- B
- Przeciążalność
- 30×lmax/10 ms
- Izolacja
- 4 kV/1 min.; 6 kV/1,2 μs
- Przyłącze
- zaciski śrubowe 16 mm²
- Temperatura pracy
- -20÷50°C
- Wymiary
- 4,5 modułu (75 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- (wewnątrz pomieszczeń) IP51
- Kategoria pomiarowa (CAT)
- III
- Odporność mechaniczna
- M1
- Odporność elektromagnetyczna
- E2
| Produkt | Licznik 1-fazowy | Licznik 3-fazowy | Wskaźnik 1-fazowy | Wskaźnik 3-fazowy | MID | Pomiar pośredni | Pomiar półpośredni | 2-kierunkowy | Pomiar dodatkowych parametrów | Komunikacja | Podświetlenie liczydła | Kasowanie | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia czynna pobrana | Energia czynna oddana | Energia bierna | Energia bierna pobrana | Energia bierna oddana | Moc czynna, bierna, pozorna | Zapotrzebowanie na moc | Napięcie | Prąd | Częstotliwość | Współczynnik mocy | Ethernet | Modbus | M-Bus | |||||||||||
| LE-01 | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01d | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01DC | ● | – | – | – | – | – | bocznik | ● | ● | ● | – | – | – | – | – | ● | ● | – | – | – | ● | – | ● | – |
| LE-01M | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-01MB | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-01MQ | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-01MR | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01MW | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01R | ● | – | – | – | ● | – | – | ● | ● | ● | ● | – | – | ● | ● | ● | ● | ● | ● | – | – | – | ● | ● |
| LE-02d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-02d CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03 | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03d CT200 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d CT400 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03ETH | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03ETH-CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03 FPV-RST | – | ● | – | – | ● | – | – | ● | ● | ● | – | – | – | ● | – | – | – | – | – | – | – | – | ● | ● |
| LE-03M | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03M CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03MB | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MB CT | – | ● | – | – | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MP | – | ● | – | – | – | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | – | – | ● | – | – | – |
| LE-03MQ | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MQ CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MW | – | ● | – | – | ● | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-03MW CT | – | ● | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-04d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-05d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-30 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-60 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-3-100 | – | – | – | ● | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1 | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1-RST | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | ● |
| WZE-3 | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-3-RST | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ● |
