LE-03d-4Q - 3-fazowy, 2-kierunkowy, 4-kwadrantowy licznik zużycia energii elektrycznej

Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/25/135

LE-03d-4Q w skrócie:

LE-03d-4Q to trójfazowy licznik energii elektrycznej przeznaczony między innymi do pracy jako lokalny podlicznik energii. Urządzenie realizuje bezpośredni pomiar prądów do 3 × 100 A i oddzielnie rejestruje energię czynną oraz bierną pobraną i oddaną.

Licznik mierzy energię bierną indukcyjną i pojemnościową w czterech kwadrantach oraz bieżące parametry sieci. Ma certyfikat MID, dwa konfigurowalne wyjścia impulsowe SO, dodatkowy kasowalny licznik energii, zabezpieczenie ustawień kodem PIN i podświetlany wyświetlacz LCD. Ta wersja licznika serii 4Q nie ma portu RS-485 ani wewnętrznego systemu wielotaryfowego.

Najważniejsze cechy licznika LE-03d-4Q

• bezpośredni pomiar prądów do 3 × 100 A;

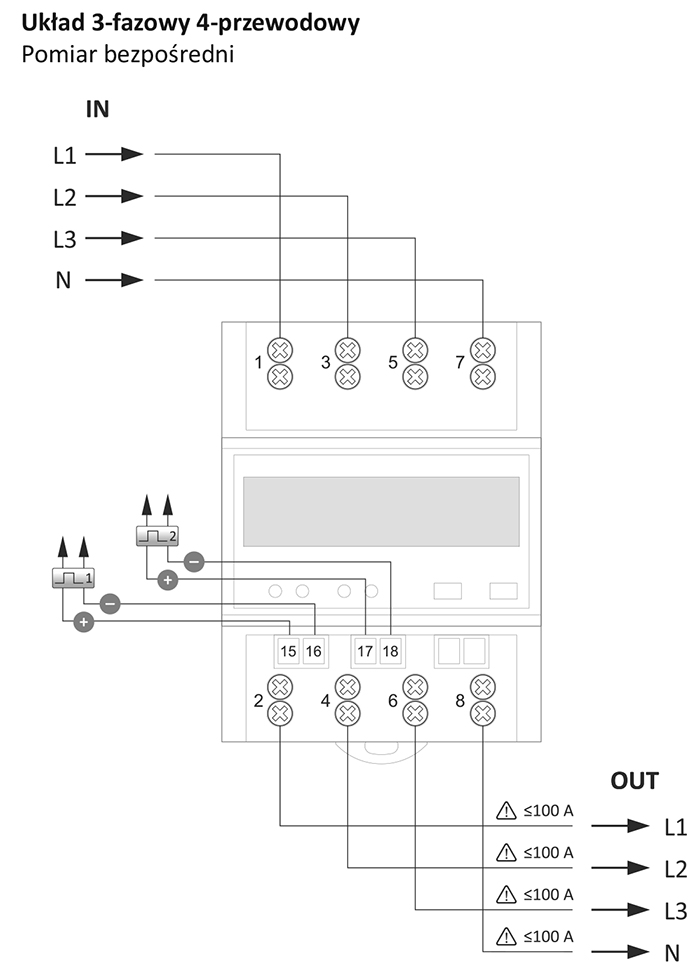

• praca w trójfazowym, czteroprzewodowym układzie pomiarowym;
• dwukierunkowy pomiar energii czynnej i biernej;
• oddzielna rejestracja energii pobranej i oddanej;
• pomiar energii biernej w czterech kwadrantach Q1–Q4;
• pomiar bieżących parametrów sieci;
• obliczanie zapotrzebowania na moc czynną i bierną;
• dodatkowy, kasowalny licznik energii;
• dwa konfigurowalne wyjścia impulsowe SO;
• zabezpieczenie ustawień kodem PIN;
• podświetlany, wielofunkcyjny wyświetlacz LCD;
• certyfikat MID;
• montaż na szynie DIN;
• 5 lat gwarancji.

Podstawowe dane techniczne

• układ pomiarowy: trójfazowy, czteroprzewodowy;
• napięcie znamionowe: 3 × 230/400 V AC;
• rodzaj pomiaru: bezpośredni;
• prąd maksymalny: 3 × 100 A;
• pomiar energii czynnej i biernej: dwukierunkowy;
• pomiar energii biernej: czterokwadrantowy Q1–Q4;
• dokładność pomiaru energii czynnej: klasa B;
• zgodność: MID;
• wyjścia impulsowe: 2 × SO;
• montaż: szyna DIN;
• szerokość obudowy: 4 moduły, 71,5 mm.

Dwukierunkowy pomiar energii

LE-03d-4Q oddzielnie rejestruje energię pobraną z sieci i oddaną do sieci. Pomiar w obu kierunkach obejmuje zarówno energię czynną, jak i bierną.

Funkcja pozwala wykorzystywać urządzenie w instalacjach, w których kierunek przepływu energii może się zmieniać, między innymi w układach współpracujących z fotowoltaiką lub magazynem energii.

Licznik może również pełnić funkcję trójfazowego podlicznika dla wydzielonego obwodu, lokalu, maszyny albo innej części instalacji.

Czterokwadrantowy pomiar energii biernej

LE-03d-4Q rejestruje energię bierną indukcyjną i pojemnościową z uwzględnieniem kierunku jej przepływu. Wartości są zapisywane w czterech kwadrantach Q1–Q4.

Dane czterokwadrantowe uzupełniają pomiar energii czynnej pobranej i oddanej. Użytkownik może również odczytać moc bierną, moc pozorną i współczynnik mocy.

Licznik nie realizuje kompensacji energii biernej, nie reguluje współczynnika mocy i nie steruje urządzeniami wykonawczymi. Jest przyrządem pomiarowym.

Kasowalny licznik pomocniczy

Licznik ma dodatkowy rejestr energii, którego wskazanie można wyzerować. Pozwala to rozpocząć pomocniczy pomiar od ustalonego momentu bez kasowania głównych rejestrów.

Funkcja może służyć do sprawdzania ilości energii zarejestrowanej w wybranym okresie albo przez wydzieloną część instalacji.

Dwa konfigurowalne wyjścia impulsowe

LE-03d-4Q ma dwa wyjścia impulsowe SO typu otwarty kolektor. Mogą one współpracować z kompatybilnymi licznikami impulsów, rejestratorami lub wejściami sterowników.

Wyjścia są konfigurowalne. Nie należy opisywać ich jako dwóch wyjść na stałe przypisanych oddzielnie do energii importowanej i eksportowanej.

Lokalny podlicznik energii

Model nie ma portu RS-485 ani protokołu Modbus RTU. Podstawowym sposobem sprawdzania rejestrów i parametrów jest więc odczyt lokalny z wyświetlacza LCD.

Dane mogą być również przekazywane w formie impulsów przez dwa wyjścia SO. Dzięki temu LE-03d-4Q sprawdzi się jako podlicznik w instalacji, w której nie jest wymagany bezpośredni cyfrowy odczyt rejestrów przez magistralę Modbus.

Certyfikat MID

LE-03d-4Q ma certyfikat MID potwierdzający zgodność z wymaganiami dotyczącymi przyrządów pomiarowych. Może być stosowany jako podlicznik w układach, w których wymagane jest urządzenie zgodne z MID.

Co wyróżnia LE-03d-4Q?

LE-03d-4Q zapewnia taki sam podstawowy zakres pomiaru energii jak pozostałe dwa modele licznikow serii 4Q. Rejestruje energię czynną i bierną w obu kierunkach, energię bierną w czterech kwadrantach oraz bieżące parametry sieci.

W odróżnieniu od LE-03M-4Q i LE-03MW-4Q4T nie ma portu RS-485 ani komunikacji Modbus RTU. Nie ma również zegara RTC i systemu czterech taryf dostępnego w LE-03MW-4Q4T.

Jest najprostszym komunikacyjnie modelem z tej trójki. Sprawdzi się tam, gdzie wystarcza lokalny odczyt danych z wyświetlacza albo przekazywanie impulsów przez wyjścia SO.

Pomiar bieżących parametrów sieci

Oprócz rejestrów energii urządzenie mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy.

LE-03d-4Q oblicza również zapotrzebowanie na moc czynną i bierną. Wartości można odczytywać lokalnie na podświetlanym, wielofunkcyjnym wyświetlaczu LCD.

Dzięki pomiarowi w 4 kwadrantach możemy uzyskać pełny bilans energetyczny w instalacji elektrycznej, jest on niezbędny w przypadku dokładnego rozliczenia energii w instalacji z fotowoltaiką czy magazynem energii. Umożliwia on pełną kontrolę i monitoring zużycia energii elektrycznej w układach 3-fazowych, zapewniając jednocześnie dokładną analizę parametrów pracy całej instalacji. Dzięki temu użytkownik otrzymuje wiarygodne dane do rozliczeń oraz optymalizacji zużycia energii.
