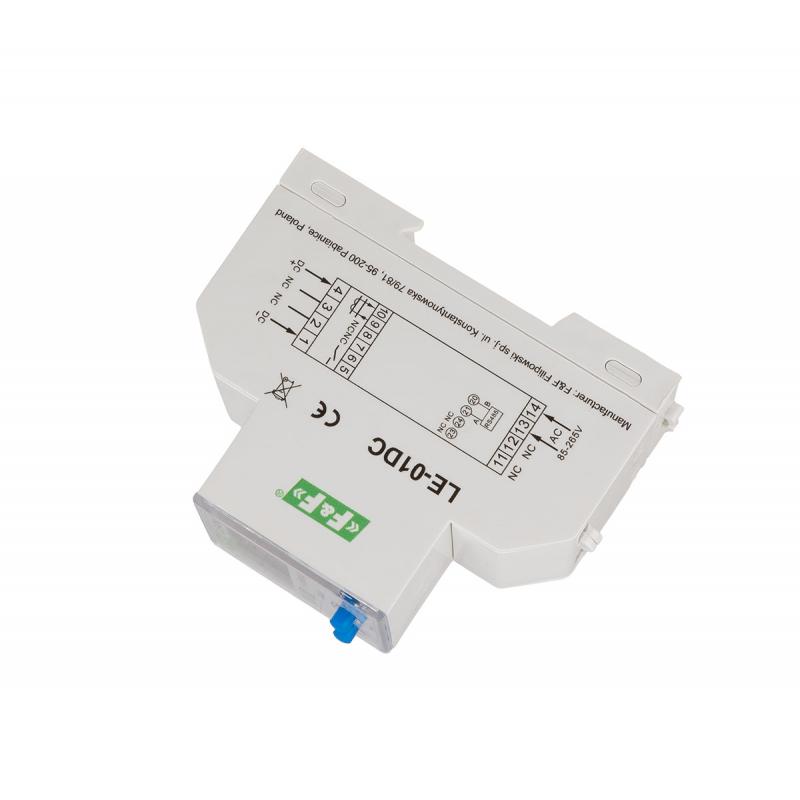

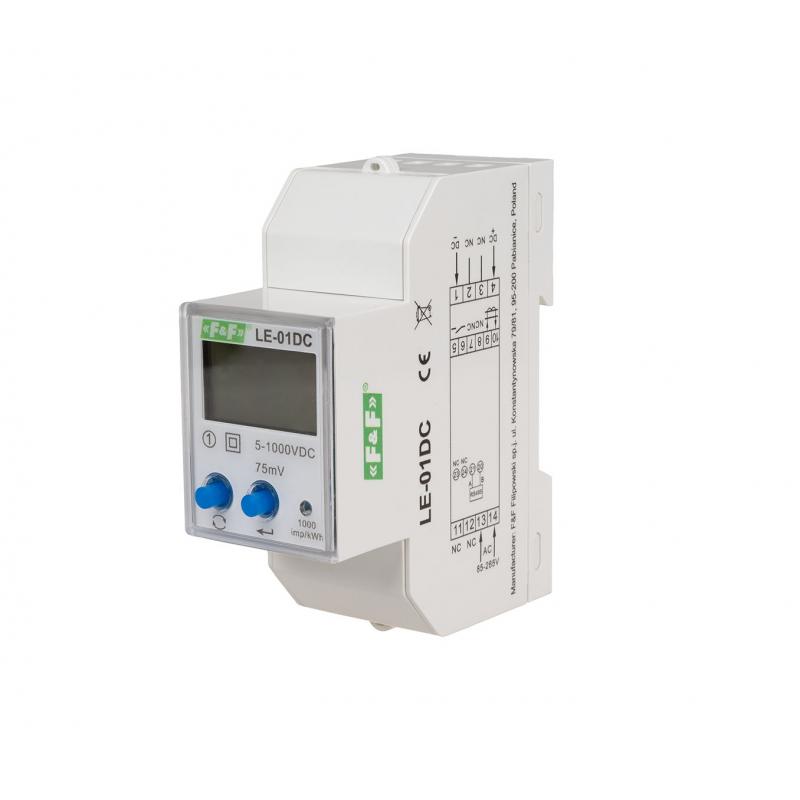

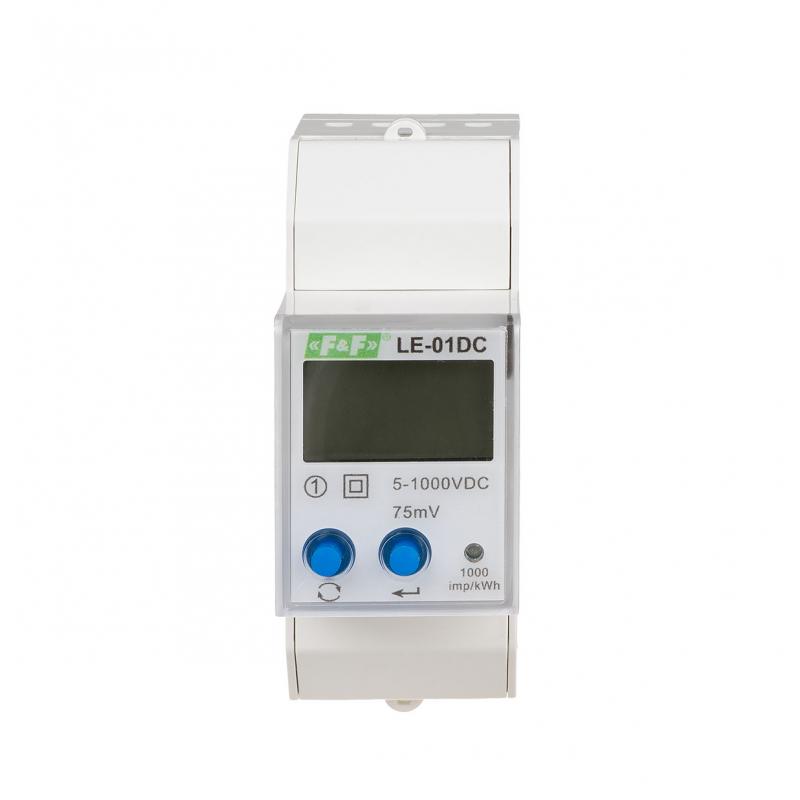

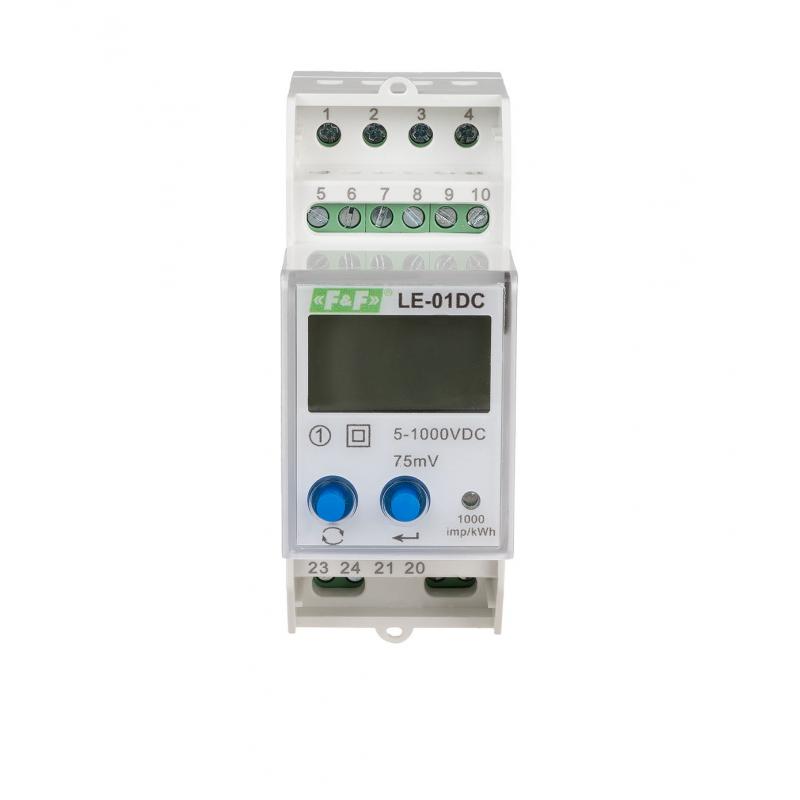

Licznik energii prądu stałego LE-01DC
LE-01DC jest elektronicznym licznikiem przeznaczonym do pomiaru zużycia energii elektrycznej w obwodach prądu stałego.
Przeznaczenie
Licznik umożliwia 2-kierunkowy pomiar zużycia energii oraz monitorowanie bieżących parametrów zasilania: mocy, napięcia i prądu. Wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym umożliwia pomiar zużycia energii z podziałem na ustawione przez użytkownika cztery strefy taryfowe, ustawiane w cyklu dziennym. W pamięci licznika przechowywany jest również stan licznika energii z ostatnich trzydziestu dni oraz dwunastu ostatnich miesięcy. Wskaźnik miesięczny rejestruje zarówno całkowite zużycie energii, jak i rozkład zużycia pomiędzy poszczególnymi taryfami. LE-01DC posiada wbudowany przekaźnik oraz programowany próg przeciążenia. Przekroczenie zadanego obciążenia przez zadany czas spowoduje przełączenie przekaźnika. Licznik wyposażony jest również w interfejs komunikacyjny RS485. RS485 obsługuje protokół Modbus RTU, zapewnia zdalny odczyt i konfigurację urządzenia. Przyciski na elewacji licznika umożliwiają wybór wyświetlanego parametru oraz zmianę ustawień licznika. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.
Działanie
Pod wpływem przepływającego prądu przez zewnętrzny bocznik pomiarowy i przyłożonego napięcia licznik dokonuje precyzyjnego pomiaru zużycia energii oraz dodatkowych parametrów elektrycznych (moc, napięcie, prąd). Licznik rejestruje w pamięci nieulotnej całkowite zużycie energii z podziałem na zaprogramowane strefy taryfowe. Pozostałe parametry wskazywane przez licznik mają charakter tymczasowy i pokazują bieżące wartości mierzonych parametrów, które nie są zapisywane do pamięci nieulotnej.
- Napięcie wejściowe
- 5V ~ 1000V DC
- Interfejs komunikacyjny
- RS-485 (MODBUS RTU)
- Dokładność pomiaru
- Pomiar prądu 0.5%, Pomiaru napięcia 0.5%, Pomiaru mocy czynnej 1%
- Pobór własny licznika
- ≤8VA , ≤0.4W
- Zakres wskazań liczydła
- 0÷999999,99 kWh
- Stała licznika
- 1000 imp./kWh
- Protokół komunikacyjny
- MODBUS RTU
- Prędkość transmisji
- 9600(*), 19200, 38400, 115200 bps
- Parzystość
- None, Even(*), Odd
- Bity stopu
- 1(*) - 2
- Wyświetlacz
- 8-cyfrowy (6+2), LCD podświetlany (kolor niebieski)
- Wilgotność (bez kondensacji)
- ≤95%
- Porty
- RS-485
- Interfejs
- RS-485
- Podświetlenie LCD
- TAK
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Wymiary
- 2 moduły DIN ( 150 x 38 x 80.5 )
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- Zasilanie pomocnicze
- 85V ~ 300V AC
- Wytrzymywane napięcie AC
- 4400V/min
- Wytrzymywane napięcie udarowe
- 6.4kV - 1.2/50μS

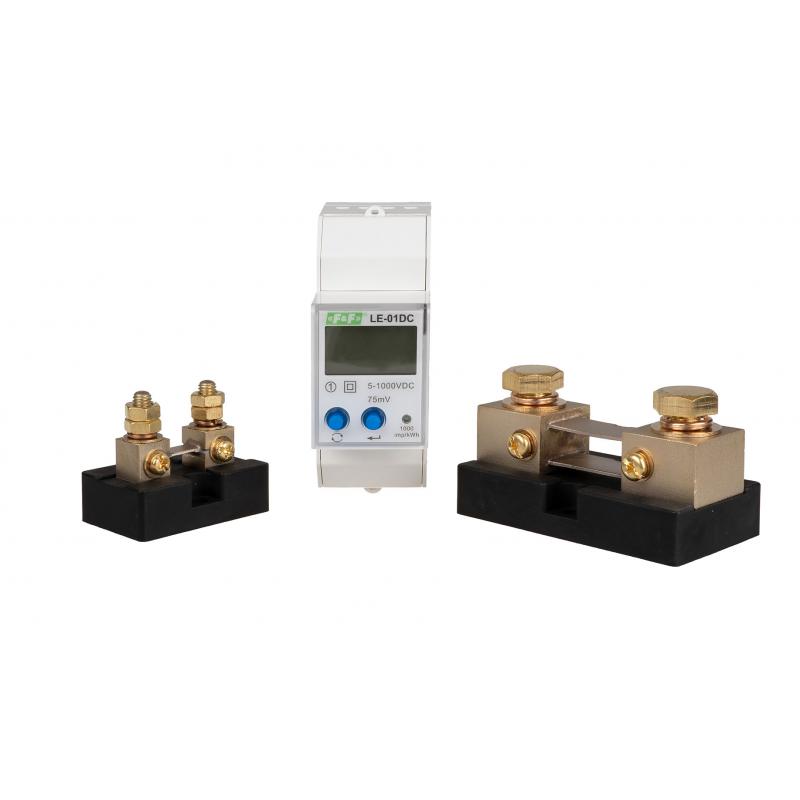

- Bocznik pomiarowy - Prąd strony pierwotnej
- ≤ 2000A
- Bocznik pomiarowy - Napięcie strony wtórnej
- 75 mV
- Przekaźnik pomocniczy
- Przekaźnik półprzewodnikowy, Napięcie: ≤ 250 V AC/DC, Prąd: ≤ 0.1 A
| Produkt | Licznik 1-fazowy | Licznik 3-fazowy | Wskaźnik 1-fazowy | Wskaźnik 3-fazowy | MID | Pomiar pośredni | Pomiar półpośredni | 2-kierunkowy | Pomiar dodatkowych parametrów | Komunikacja | Podświetlenie liczydła | Kasowanie | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia czynna pobrana | Energia czynna oddana | Energia bierna | Energia bierna pobrana | Energia bierna oddana | Moc czynna, bierna, pozorna | Zapotrzebowanie na moc | Napięcie | Prąd | Częstotliwość | Współczynnik mocy | Ethernet | Modbus | M-Bus | |||||||||||
| LE-01 | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01d | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01DC | ● | – | – | – | – | – | bocznik | ● | ● | ● | – | – | – | – | – | ● | ● | – | – | – | ● | – | ● | – |
| LE-01M | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-01MB | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-01MQ | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-01MR | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01MW | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01R | ● | – | – | – | ● | – | – | ● | ● | ● | ● | – | – | ● | ● | ● | ● | ● | ● | – | – | – | ● | ● |
| LE-02d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-02d CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03 | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03d CT200 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d CT400 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03ETH | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03ETH-CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03 FPV-RST | – | ● | – | – | ● | – | – | ● | ● | ● | – | – | – | ● | – | – | – | – | – | – | – | – | ● | ● |
| LE-03M | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03M CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03MB | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MB CT | – | ● | – | – | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MP | – | ● | – | – | – | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | – | – | ● | – | – | – |
| LE-03MQ | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MQ CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MW | – | ● | – | – | ● | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-03MW CT | – | ● | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-04d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-05d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-30 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-60 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-3-100 | – | – | – | ● | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1 | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1-RST | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | ● |
| WZE-3 | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-3-RST | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ● |
