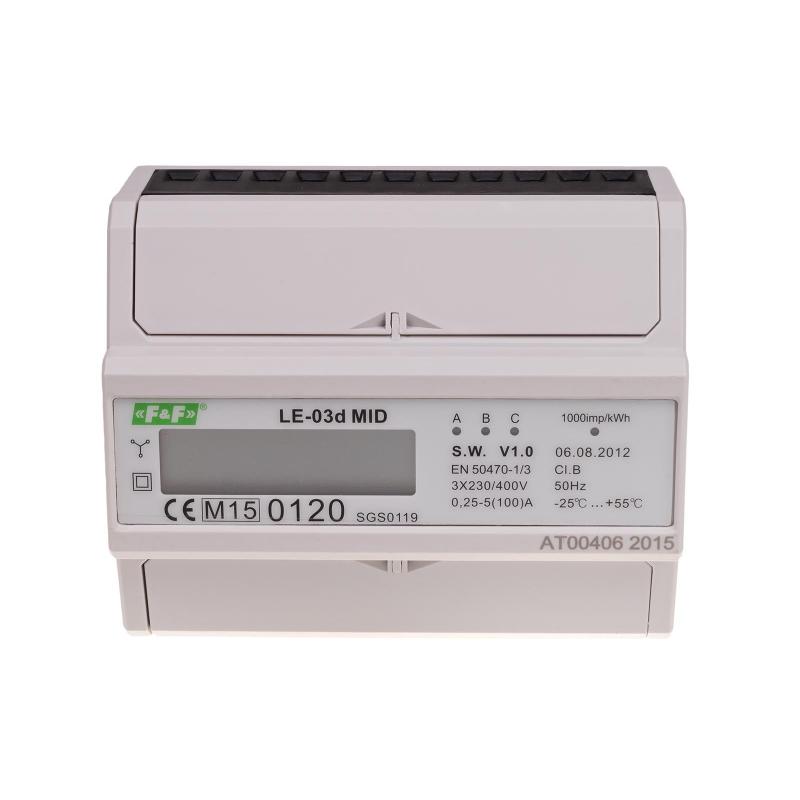

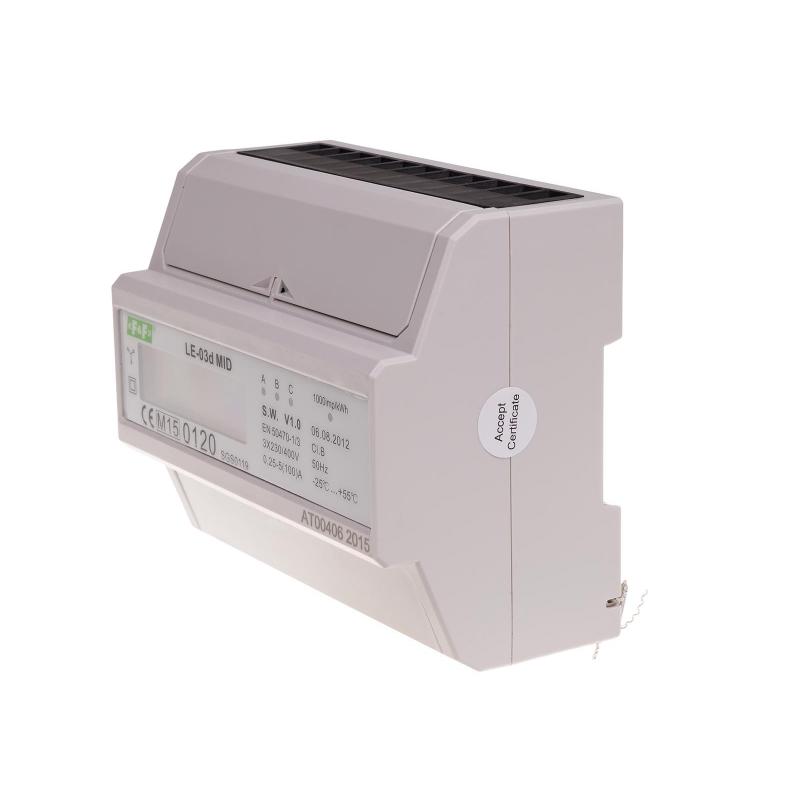

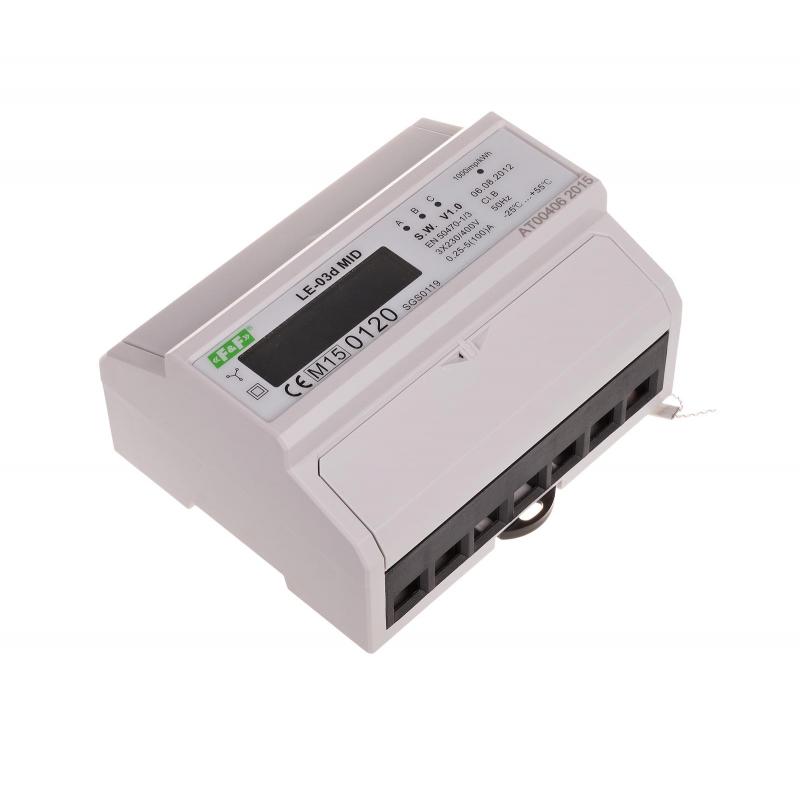

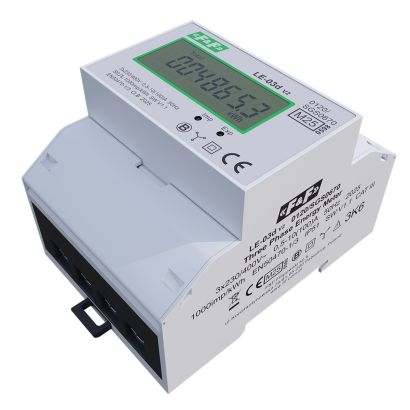

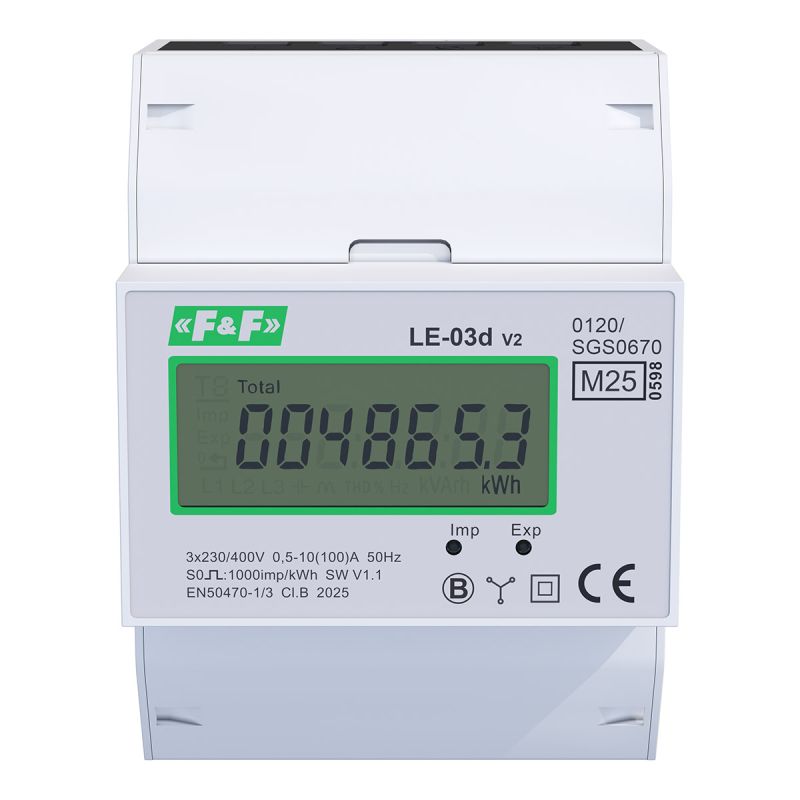

Licznik zużycia energii LE-03d

Licznik zużycia energii LE-03d

LE-03D, 5908312592365

Opis produktu

Licznik trójfazowy. Prąd 100 A.
Zgodny z dyrektywą MID.

LE-03d jest statycznym (elektronicznym) wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Zgodność
Certyfikat MID 2004/22/EC
EN 50470-1/3


Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (A, B, C). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne  (0.1 KWh =100 Wh).


Uwaga!

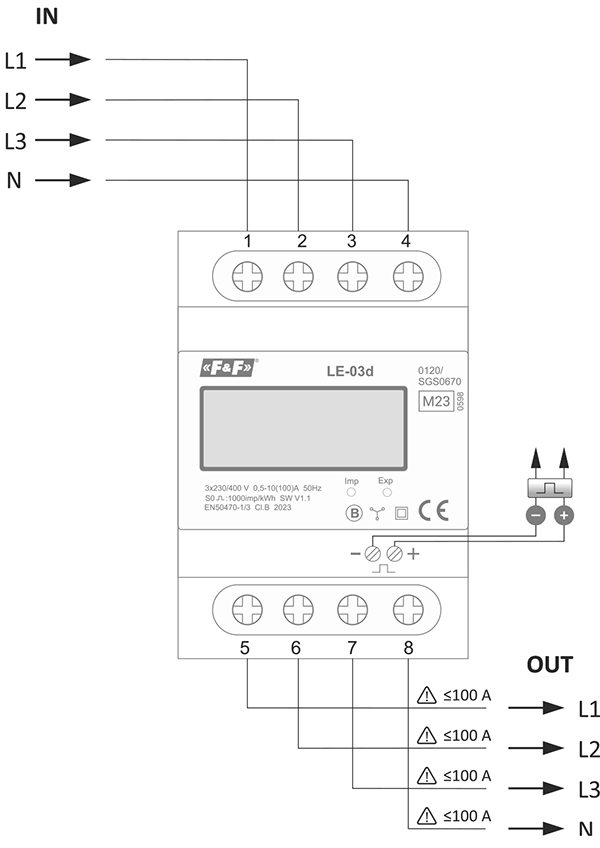

Licznik zużycia energii elektrycznej LE-03d posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.


Typ trójfazowy
Protokół komunikacyjny brak
Zgodność Dyrektywa MID 2014/32/EU
Napięcie odniesienia 3×400 V+N
Prąd bazowy 0,25÷10 A
Prąd maksymalny 100 A
Minimalny prąd mierzony 0,04 A
Pobór własny licznika 10 VA; 2 W
Zakres wskazań liczydła 0÷99999,9 kWh
Stała licznika (1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania LED czerwona
Wyjście impulsowe SO+ SO- otwarty kolektor
Napięcie podłączenia SO+ SO- 12÷27 V DC
Prąd podłączenia SO+ SO- maks. 27 mA
Czas impulsu SO+ SO- 34÷80 ms
Klasa dokładności B
Sygnalizacja poboru prądu 3×LED czerwona
Długość przewodu SO+ SO- maks. 20 m
Przyłącze zaciski śrubowe 25 mm²
Temperatura pracy -20÷55°C
Wymiary 7 modułów (122 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
