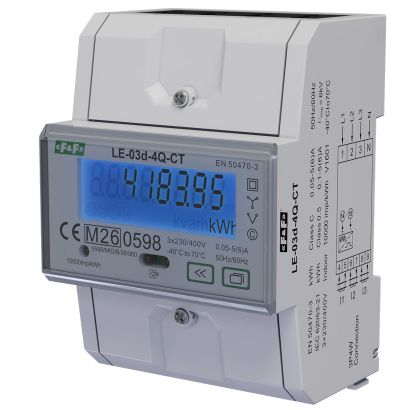

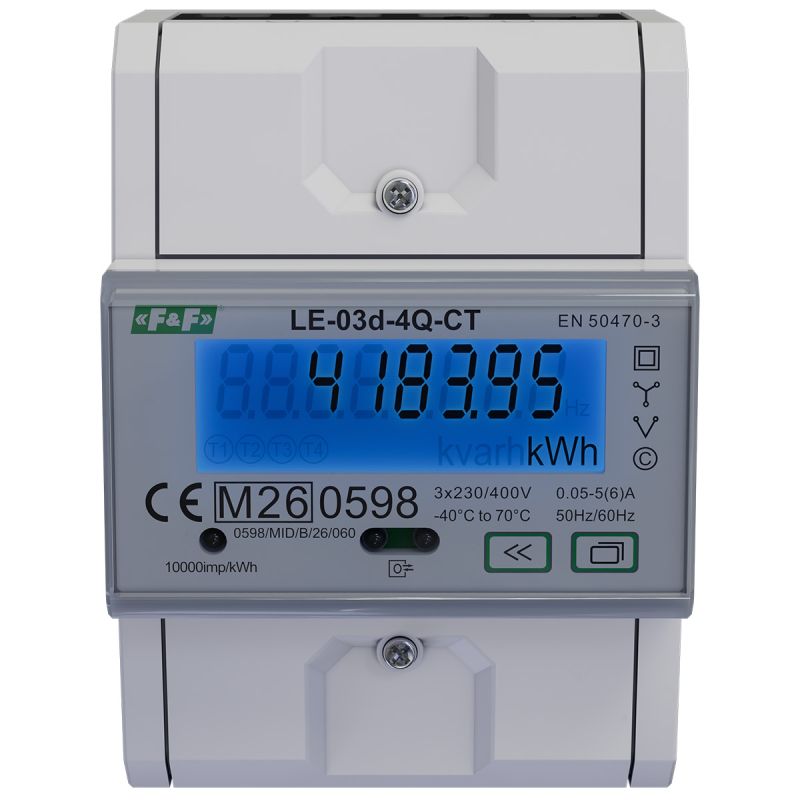

LE-03d-4Q-CT

Name: LE-03d-4Q-CT
Brand: F&F - automatyka domowa i przemysłowa
SKU: LE-03d-4Q-CT
Rating: 5 (19 reviews)

Indeks: LE-03d-4Q-CT, EAN13: 5902431679051

Trójfazowy, półpośredni, dwukierunkowy i 4-kwadrantowy licznik energii do współpracy z przekładnikami prądowymi, z certyfikatem MID. Łączy pomiar energii pobranej i oddanej – m.in. w instalacjach PV – z pełnym pomiarem energii biernej Q1–Q4, bez komunikacji Modbus.

Najważniejsze funkcje:

pomiar półpośredni z wykorzystaniem przekładników prądowych 5A;
praca w układzie trójfazowym 3- i 4- przewodowym
2- kierunkowy pomiar energii czynnej (energia pobrana i oddana),
4- kwadrantowy pomiar energii biernej (energia indukcyjna i pojemnościowa),
wysoka dokładność pomiarów – klasa C (0.5%),
zaawansowane możliwości pomiarowe: napięcia, prądy, moce, częstotliwość, zapotrzebowanie na moc i prąd,
detaliczne informacje o zużyciu energii i parametrach sieci – również z podziałem na poszczególne fazy,
wyjście impulsowe do sygnalizacji przyrostu zużycia energii czynnej,
dodatkowy licznik pomocniczy z funkcją REST,
zabezpieczenie ustawień kodem PIN,
podświetlany, wielofunkcyjny wyświetlacz LCD,
certyfikat MID,
montaż na szynie DIN,
5 lat gwarancji.

Zgodność

Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/26/060

W skrócie o liczniku zużycia energii elektrycznej LE-03d-4Q-CT:

LE-03d-4Q-CT to zaawansowany, trójfazowy licznik energii elektrycznej, umożliwiający półpośredni (przy wykorzystaniu przekładników prądowych) 2-kierunkowy pomiar energii czynnej (pobraną z sieci i oddaną do sieci) oraz pełny 4-kwadrantowy pomiar energii biernej (indukcyjnej i pojemnościowej). Wysoka dokładność pomiaru (0.5%) gwarantuje wiarygodne i rzeczywiste rozliczenie zużycia energii.

Licznik posiada certyfikację MID, co predysponuje go do wykorzystania w roli liczników do rozliczania kosztów zużycia energii.

Licznik wyposażony jest w klasyczne wyjście impulsowe sygnalizujące przyrost zużycia energii czynnej.

Dwukierunkowy pomiar energii czynnej i biernej

LE-03d-4Q-CT oddzielnie rejestruje energię pobraną z sieci oraz energię oddaną do sieci. Pomiar dwukierunkowy obejmuje zarówno energię czynną, jak i bierną.

Pozwala to stosować licznik w instalacjach, w których kierunek przepływu energii może się zmieniać, między innymi w układach współpracujących z instalacją fotowoltaiczną lub magazynem energii. Urządzenie może również pełnić funkcję podlicznika dla wydzielonej części instalacji, lokalu, obwodu lub odbiornika trójfazowego.

Czterokwadrantowy pomiar energii biernej

Licznik rejestruje energię bierną indukcyjną i pojemnościową z uwzględnieniem kierunku jej przepływu. Wartości zapisywane są w czterech kwadrantach Q1–Q4.

Taki zakres pomiaru uzupełnia informacje o energii czynnej pobranej i oddanej oraz pozwala uzyskać pełniejszy obraz przepływów energii w instalacji. LE-03d-4Q-CT mierzy również moc bierną, moc pozorną i współczynnik mocy.

Pomiar parametrów sieci

Oprócz energii czynnej i biernej licznik mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy.

LE-03d-4Q-CT oblicza także zapotrzebowanie na moc czynną i bierną, również oddzielnie dla poszczególnych faz. Wszystkie dane można odczytywać bezpośrednio na wyświetlaczu LCD.

Licznik pomocniczy i wyjście impulsowe

Urządzenie ma dodatkowy licznik pomocniczy z funkcją REST. Pozwala on rozpocząć odrębny pomiar od wybranego momentu bez zmiany głównych rejestrów energii.

Wyjście impulsowe SO typu otwarty kolektor może współpracować z urządzeniami wyposażonymi w wejścia przeznaczone do zliczania impulsów.

Certyfikat MID

LE-03d-4Q-CT ma certyfikat MID potwierdzający zgodność z wymaganiami dotyczącymi przyrządów pomiarowych. Dzięki temu może pełnić funkcję podlicznika w układach, w których wymagane jest zastosowanie urządzenia zgodnego z MID, w tym również do rozliczania kosztów zużycia energii.

Mierzone wartości:

Energia czynna pobrana/oddana	AE+/AE-	[kWh]
Energia bierna pobrana/oddana	RE+/RE-	[kVArh]
Energia bierna z podziałem na 4 kwadranty	Q1-Q4	[kVArh]
Napięcia fazowe	U1, U2, U3	[V]
Napięcia międzyfazowe	U12, U23, U31	[V]
Prądy fazowe	I1, I2, I3	[A]
Częstotliwość	F	[Hz]
Moc czynna	P	[W]
Moc bierna	Q	[var]
Moc pozorna	S	[VA]
Współczynnik mocy	cosϕ

Indeks LE-03d-4Q-CT

Pomiar: Półpośredni
Instalacja: 3-fazowa, 4-przewodowa
Napięcie znamionowe: 3×230/400 V AC
Prąd bazowy: 5 A
Prąd maksymalny: 6 A
Częstotliwość znamionowa: 50 Hz
Klasa ochronności izolacji: II klasa
Obudowa: tworzywo PC+ABS (samogasnące)
Klasa warunków środowiskowych - mechanicznych: M1
Klasa warunków środowiskowych - elektromagnetycznych: E2
Pobór własny licznika: ˂10 VA; 2 W
Stała licznika: 10.000/CT [imp/kWh]
Zgodność: MID
Wyjście impulsowe - Napięcie: 27 V DC
Wyjście impulsowe - Prąd: 27 mA
Wyjście impulsowe - czas impulsu: 80 ms
Wyświetlacz: LCD podświetlany (kolor niebieski)
Wilgotność (bez kondensacji): ≤95%
Sygnalizacja sczytywania: LED czerwona
Przeciążalność: 30×lmax/10 ms
Izolacja: 4 kV/1 min.; 6 kV/1,2 μs
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,5 Nm
Temperatura pracy: -40÷70°C
Temperatura przechowywania: -40°C÷70°C
Wymiary: 4,5 modułu (76 mm)
Montaż: na szynie TH-35
Stopień ochrony: IP20
Stopień ochrony - front: IP 51
Dokładność pomiaru - energia bierna (IEC62053-23): klasa 2
Montaż wewnętrzny (zalecana obudowa): IP 51
Dokładność pomiaru - napięcie: 0,5%
Dokładność pomiaru - prąd: 0,5%
Dokładność pomiaru - częstotliwość: 0,2%
Prąd minimalny: 0,05 A
Minimalny prąd detekcji: 0,005 A
Wysokość montażu: do 2500 m n.p.m.
Kategoria instalacji: CAT III
Zakres pomiarowy napięcia (L-N): 176÷276 V AC
Dokładność pomiaru moc czynna, bierna, pozorna: 1%
Dokładność pomiaru-energia czynna (EN50470-1/3): klasa C
Zakres wskazań licznika: 6+2,7+1,8: przecinek dziesiętny przesuwa się automatycznie kWh
Wyjścia impulsowe-typ: 1-otwarty kolektor(OC)
Montaż zewnętrzny ( wymagana obudowa): IP 54
Odporność na wibracje (IEC60068-2-6): 2g (10÷50 Hz)
