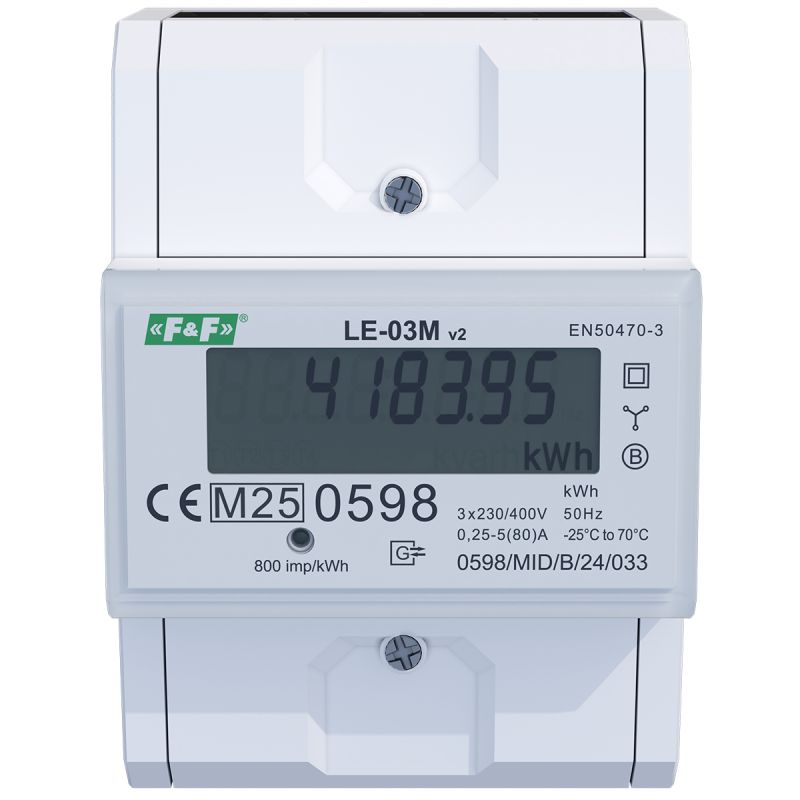

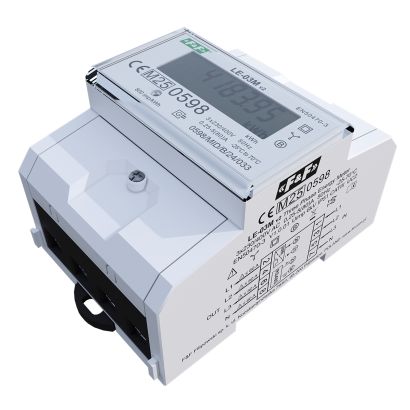

Licznik zużycia energii LE-03M z transmisją danych
Licznik zużycia energii LE-03M z transmisją danych to licznik prądu przemiennego trójfazowego w układzie bezpośrednim.
Posiada port RS-485 oraz Modbus RTU.
Posiada certyfikat MID.
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/24/033
Licznik LE-03M jest statycznym (elektronicznym), wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu wskazań przez sieć przewodową standardu RS-485.
Działanie
Licznik LE-03M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest przez miganie diody LED (800 imp/kWh). Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy a jej wartość wskazywana jest przez wyświetlacz LCD.
Cyfry po przecinku oznaczają dziesiętne lub setne części kWh (w zależności od zarejestrowanego zużycia energii).
Komunikacja

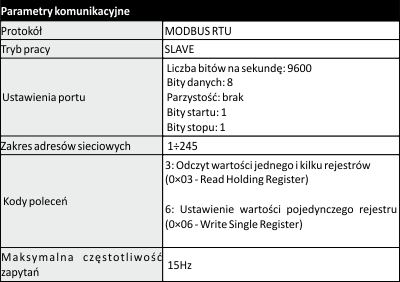

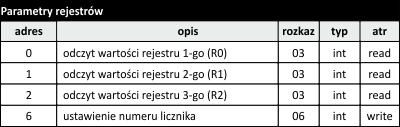

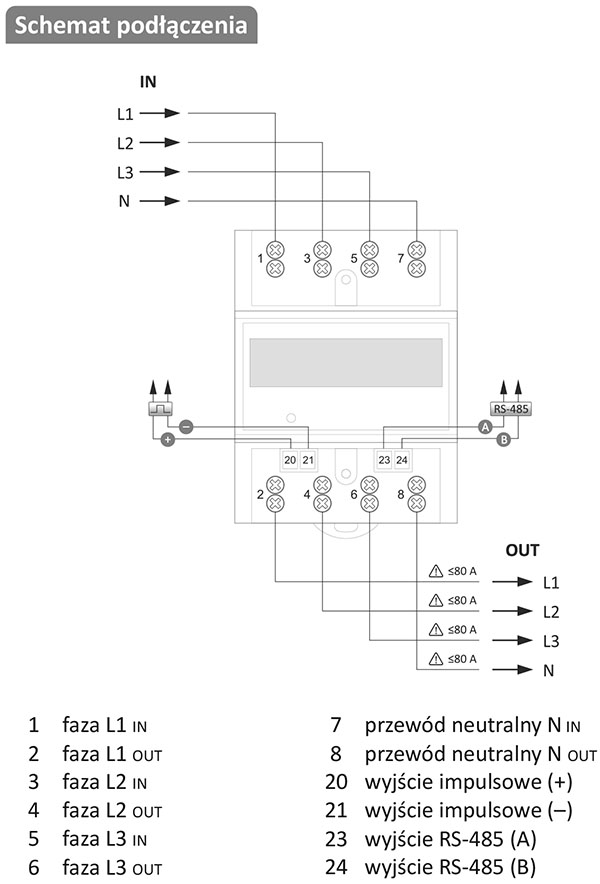

Komunikacja z licznikiem przy wykorzystaniu interfejsu komunikacyjnego RS-485 obsługującego standard Modbus RTU.
Pełna konfiguracja parametrów komunikacji, takich jaj adres sieciowy, prędkość, kontrola parzystości i liczba bitów stopu.
Mierzone wartości
Energia czynna pobrana AE+ [kWh]
Wyjście impulsowe
Licznik posiada separowane wyjście impulsowe typu otwarty kolektor (OC). Pozwala to na podłączenie zewnętrznego urządzenia sczytującego (SO) generowane przez licznik impulsy.
Czas trwania impulsu (poziom wysoki) min. 90 ms. Podłączenie odbiornika impulsów nie jest wymagane do poprawnej pracy urządzenia.
LE Config - bezpłatny program serwisowy do licznika prądu
Dzięki programowi LE Config możliwa jest transmisja danych z licznika prądu do komputera PC, testowy odczyt wartości naliczonej energii przez licznik i oraz dokonanie podstawowych ustawień parametrów licznika.
LE Config współpracuje z licznikami prądu:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT
Do pobrania tu: Program LE Config > pobierz
Do komunikacji licznika prądu LE-03M z komputerem niezbędny jest konwerter USB CN-USB-485 ►
Poniżej okno aplikacji LE Config:
MeternetPRO - zdalny odczyt stanów licznika i transmisja danych
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.
Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
- Instalacja
- 4-przewodowa
- Napięcie znamionowe
- 3×230/400 V
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 3×5 A
- Prąd maksymalny
- 3×80 A
- Zakres pomiarowy napięcia
- 185÷275 V
- Dokładność pomiaru
- (EN50470-3) klasa B
- Częstotliwość znamionowa
- 50 Hz
- Klasa ochronności izolacji
- II klasa
- Obudowa
- tworzywo PC+ABS
- Klasa warunków środowiskowych - mechanicznych
- M1
- Klasa warunków środowiskowych - elektromagnetycznych
- E2
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷999999,99/9999999,9 kWh
- Stała licznika
- 800 imp/kWh
- Porty komunikacyjne
- RS-485
- Protokół komunikacyjny
- MODBUS RTU
- Prędkość transmisji
- 1200, 2400, 4800, 9600, 19200, 38400, 115200 bps
- Parzystość
- NONE, ODD, EVEN
- Bity stopu
- 1, 2
- Wyjście impulsowe - Typ
- otwarty kolektor
- Wyjście impulsowe - Napięcie
- 27 V DC
- Wyjście impulsowe - Prąd
- 27 mA
- Wyjście impulsowe - czas impulsu
- ≥90 ms
- Wyjście impulsowe - stała impulsowania
- 800 imp/kWh
- Wilgotność (bez kondensacji)
- ≤95%
- Sygnalizacja sczytywania
- LED czerwona
- Temperatura pracy
- -25÷55°C
- Przyłącze - obwody mocy
- zaciski śrubowe 16 mm²; moment dokręcający 1,5 Nm;
- Przyłącze - wyjście impulsowe
- zaciski śrubowe 1 mm²; moment dokręcający 0,4 Nm;
- Przyłącze - wyjście komunikacyjne
- zaciski śrubowe 1 mm²; moment dokręcający: 0,4 Nm;
- Wymiary
- 4,5 modułu (75 mm)
- Montaż
- wewnętrzny (zalecana obudowa): IP51; zewnętrzny (wymagana obudowa): IP54
- Stopień ochrony
- IP20
| Produkt | Licznik 1-fazowy | Licznik 3-fazowy | Wskaźnik 1-fazowy | Wskaźnik 3-fazowy | MID | Pomiar pośredni | Pomiar półpośredni | 2-kierunkowy | Pomiar dodatkowych parametrów | Komunikacja | Podświetlenie liczydła | Kasowanie | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia czynna pobrana | Energia czynna oddana | Energia bierna | Energia bierna pobrana | Energia bierna oddana | Moc czynna, bierna, pozorna | Zapotrzebowanie na moc | Napięcie | Prąd | Częstotliwość | Współczynnik mocy | Ethernet | Modbus | M-Bus | |||||||||||
| LE-01 | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01d | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01DC | ● | – | – | – | – | – | bocznik | ● | ● | ● | – | – | – | – | – | ● | ● | – | – | – | ● | – | ● | – |
| LE-01M | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-01MB | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-01MQ | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-01MR | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01MW | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01R | ● | – | – | – | ● | – | – | ● | ● | ● | ● | – | – | ● | ● | ● | ● | ● | ● | – | – | – | ● | ● |
| LE-02d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |

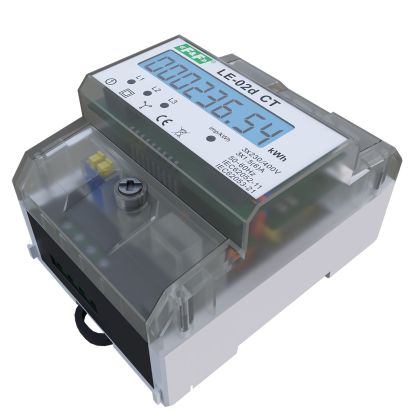

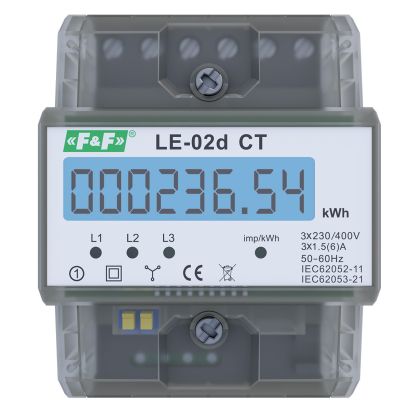

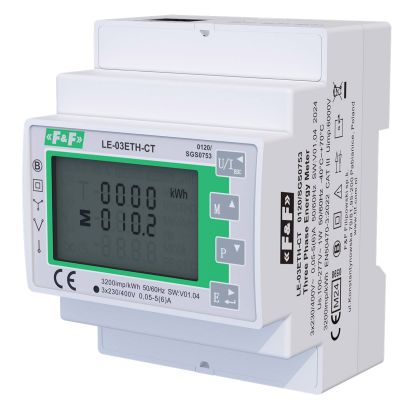

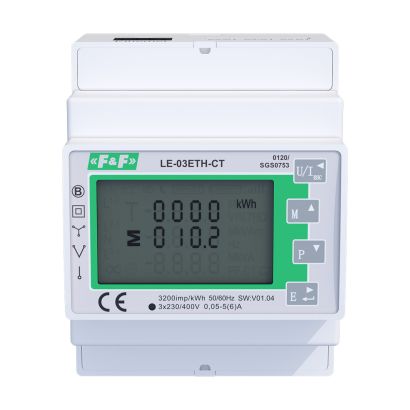

| LE-02d CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03 | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03d CT200 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d CT400 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03ETH | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03ETH-CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03 FPV-RST | – | ● | – | – | ● | – | – | ● | ● | ● | – | – | – | ● | – | – | – | – | – | – | – | – | ● | ● |
| LE-03M | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03M CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03MB | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MB CT | – | ● | – | – | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MP | – | ● | – | – | – | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | – | – | ● | – | – | – |
| LE-03MQ | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MQ CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |

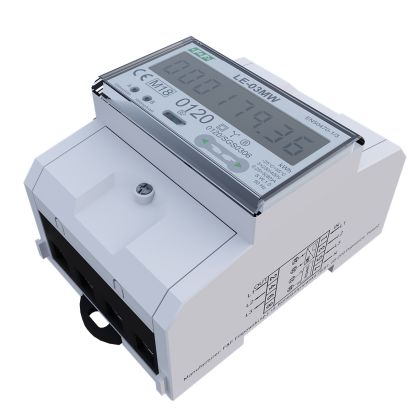

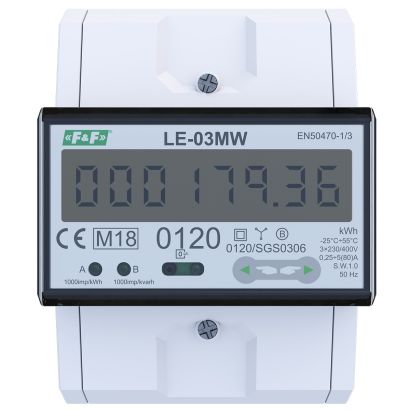

| LE-03MW | – | ● | – | – | ● | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-03MW CT | – | ● | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-04d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-05d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-30 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-60 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-3-100 | – | – | – | ● | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |

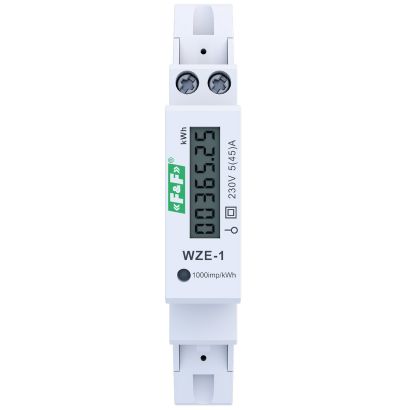

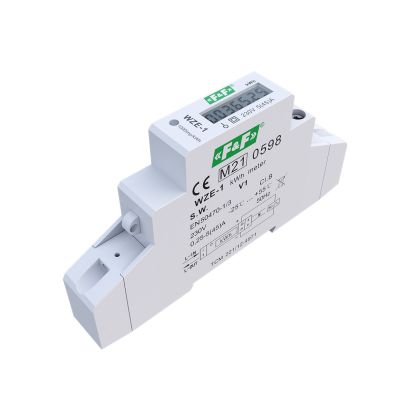

| WZE-1 | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1-RST | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | ● |
| WZE-3 | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-3-RST | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ● |
