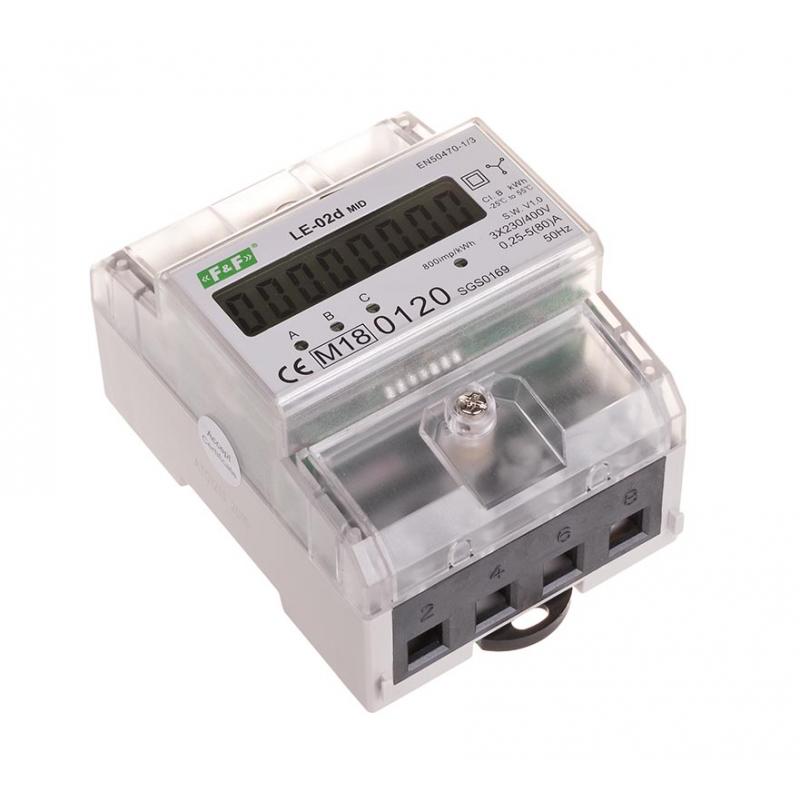

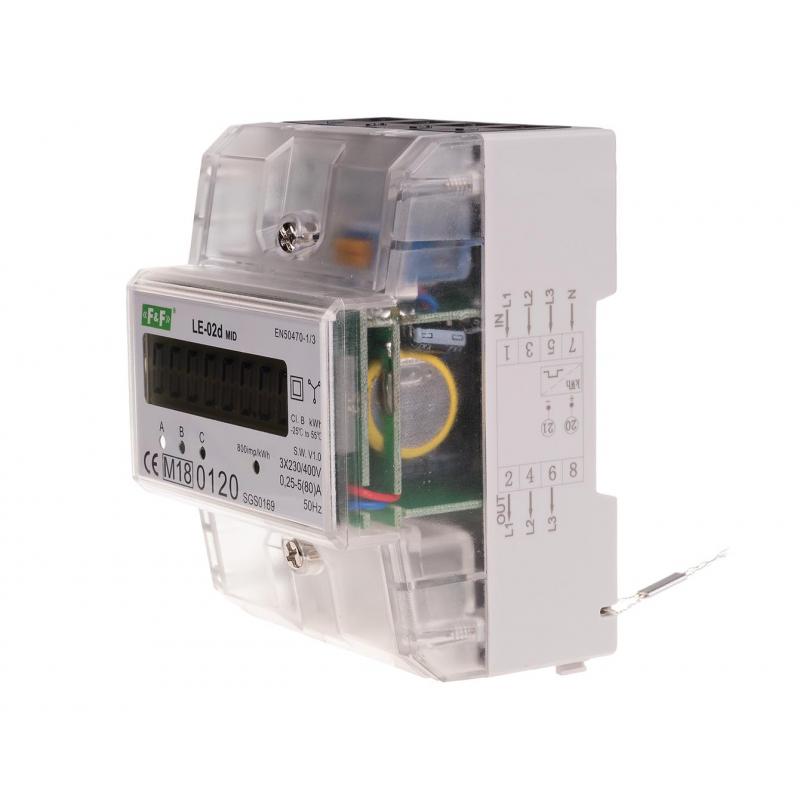

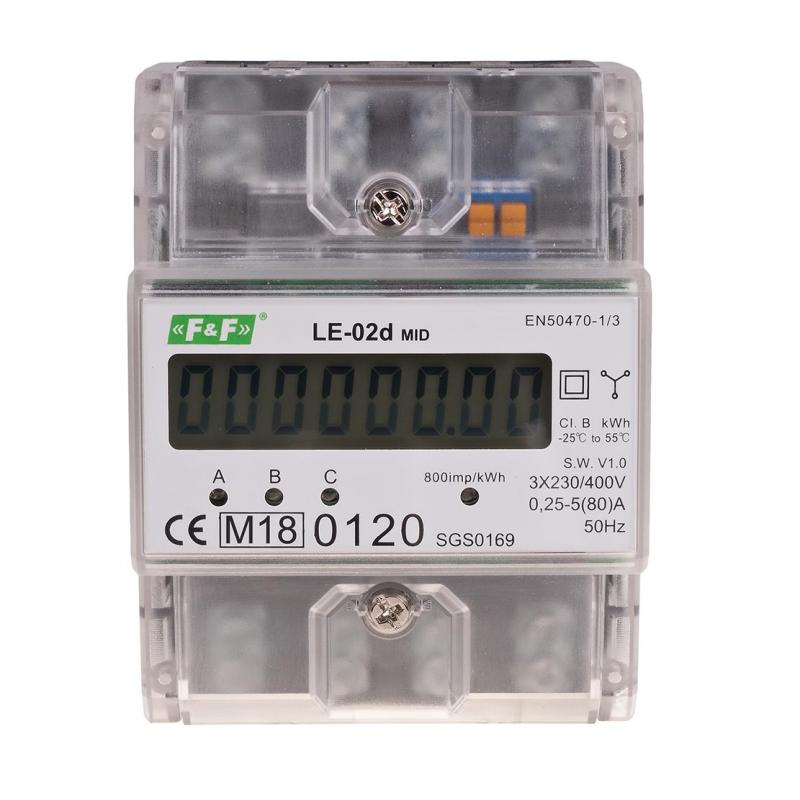

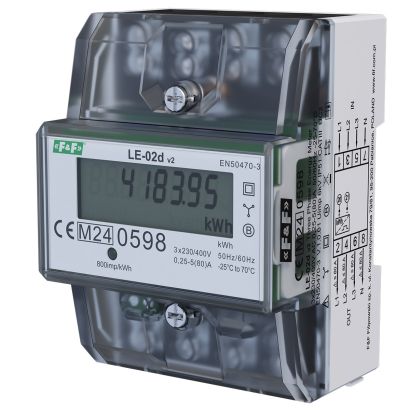

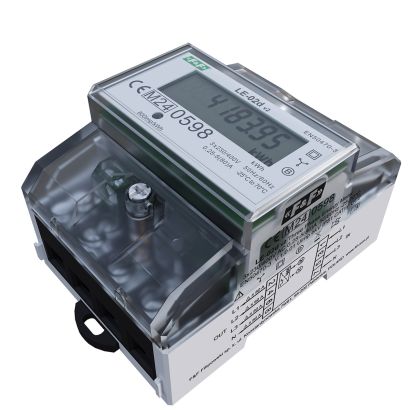

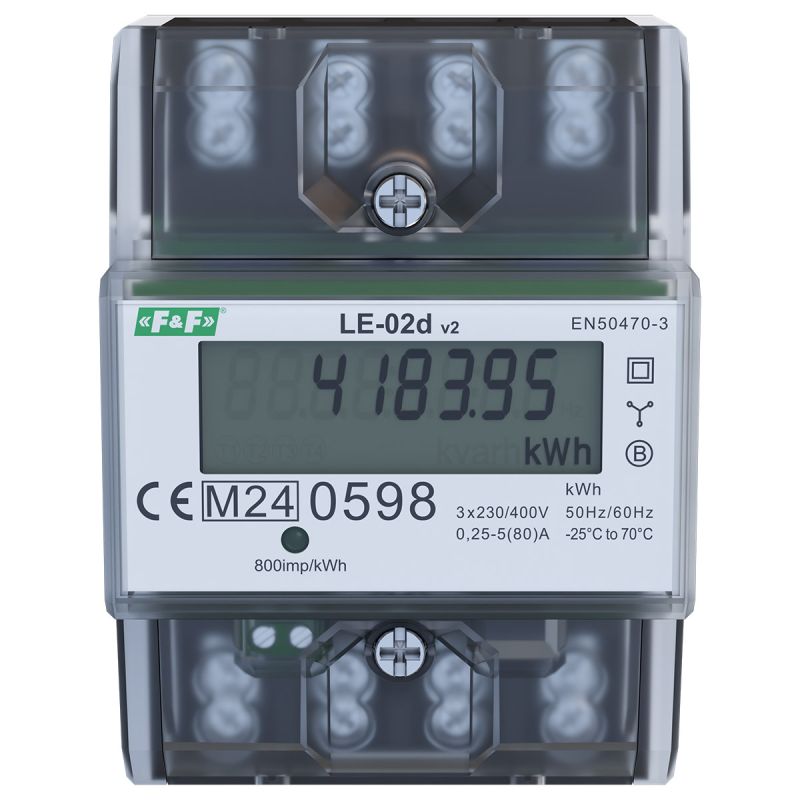

Licznik zużycia energii LE-02d trójfazowy
Trójfazowy licznik zużycia energii elektrycznej z podświetlanym wyświetlaczem LCD, do montażu na szynie DIN 35 mm. Prąd 80 A.
Posiada certyfikat MID.
Trójfazowy licznik zużycia energii LE-02d jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej prądu przemiennego w układzie bezpośrednim.
Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169
EN 50470-1/3
Działanie
Pod wpływem przepływającego prądu i przyłożonego napięcia specjalny układ elektroniczny trójfazowego licznika zużycia energii elektrycznej generuje w każdej fazie impulsy. Ich ilość jest proporcjonalna do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10 Wh).
Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Trójfazowy licznik zużycia energii LE-02d posiada opcję plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.
- Typ
- trójfazowy
- Minimalny prąd mierzony
- 0,04 A
- Prąd bazowy
- 5 A
- Napięcie odniesienia
- 3×400 V+N
- Prąd maksymalny
- 80 A
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷99999,99 kWh
- Stała licznika
- (1,25 Wh/imp) 800 imp/kWh
- Zgodność
- Dyrektywa MID 2014/32/EU
- Protokół komunikacyjny
- brak
- Podświetlenie LCD
- TAK
- Sygnalizacja sczytywania
- LED czerwona
- Wyjście impulsowe SO+ SO-
- otwarty kolektor
- Napięcie podłączenia SO+ SO-
- maks. 30 V DC
- Prąd podłączenia SO+ SO-
- maks. 27 mA
- Czas impulsu SO+ SO-
- 35 ms
- Klasa dokładności
- B
- Sygnalizacja poboru prądu
- 3×LED czerwona
- Przyłącze
- zaciski śrubowe 16 mm²
- Temperatura pracy
- -20÷50°C
- Wymiary
- 4,5 modułu (75 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
| Produkt | Licznik 1-fazowy | Licznik 3-fazowy | Wskaźnik 1-fazowy | Wskaźnik 3-fazowy | MID | Pomiar pośredni | Pomiar półpośredni | 2-kierunkowy | Pomiar dodatkowych parametrów | Komunikacja | Podświetlenie liczydła | Kasowanie | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia czynna pobrana | Energia czynna oddana | Energia bierna | Energia bierna pobrana | Energia bierna oddana | Moc czynna, bierna, pozorna | Zapotrzebowanie na moc | Napięcie | Prąd | Częstotliwość | Współczynnik mocy | Ethernet | Modbus | M-Bus | |||||||||||
| LE-01 | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01d | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01DC | ● | – | – | – | – | – | bocznik | ● | ● | ● | – | – | – | – | – | ● | ● | – | – | – | ● | – | ● | – |
| LE-01M | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-01MB | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-01MQ | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-01MR | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01MW | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01R | ● | – | – | – | ● | – | – | ● | ● | ● | ● | – | – | ● | ● | ● | ● | ● | ● | – | – | – | ● | ● |
| LE-02d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-02d CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03 | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03d CT200 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d CT400 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03ETH | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03ETH-CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03 FPV-RST | – | ● | – | – | ● | – | – | ● | ● | ● | – | – | – | ● | – | – | – | – | – | – | – | – | ● | ● |
| LE-03M | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03M CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03MB | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MB CT | – | ● | – | – | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MP | – | ● | – | – | – | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | – | – | ● | – | – | – |
| LE-03MQ | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MQ CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MW | – | ● | – | – | ● | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-03MW CT | – | ● | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-04d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-05d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-30 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-60 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-3-100 | – | – | – | ● | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1 | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1-RST | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | ● |
| WZE-3 | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-3-RST | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ● |
