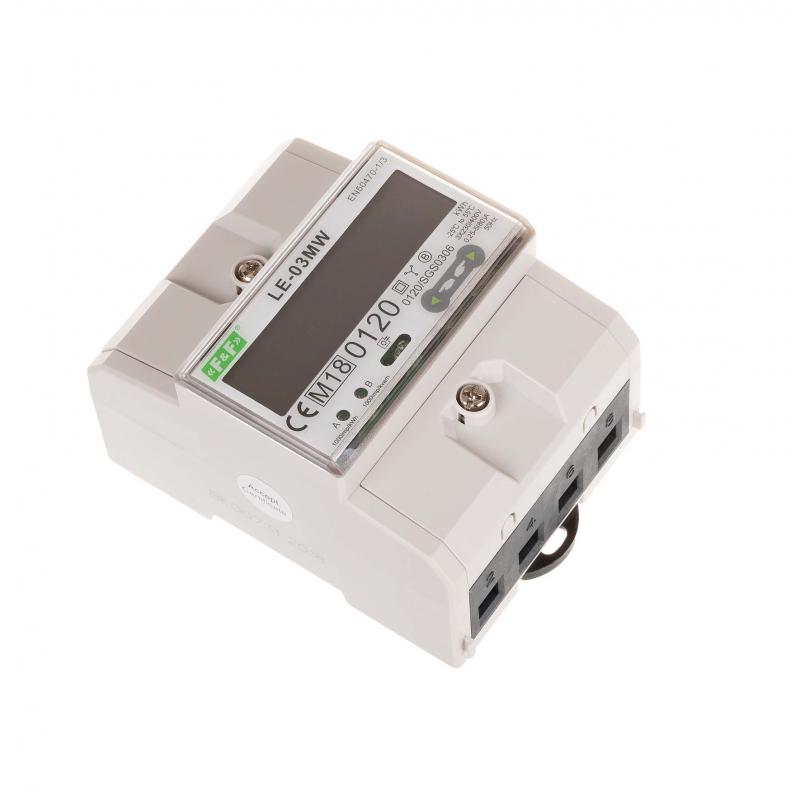

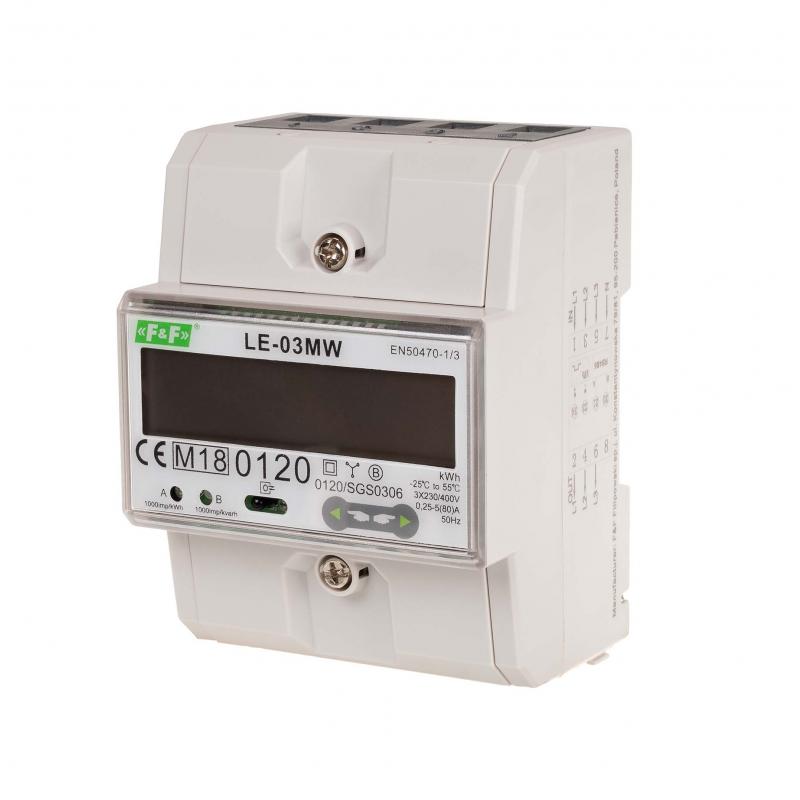

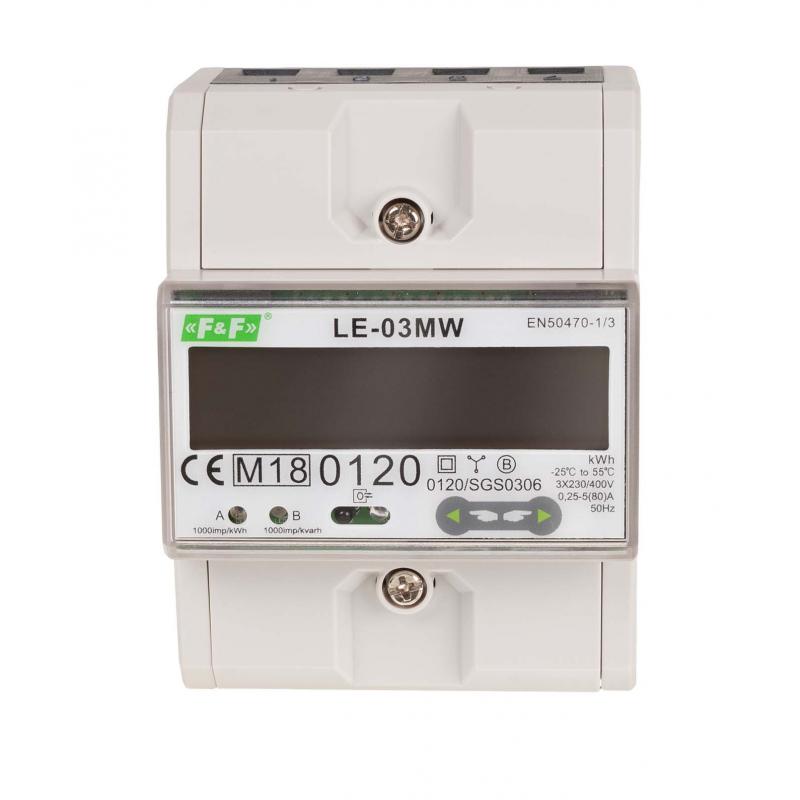

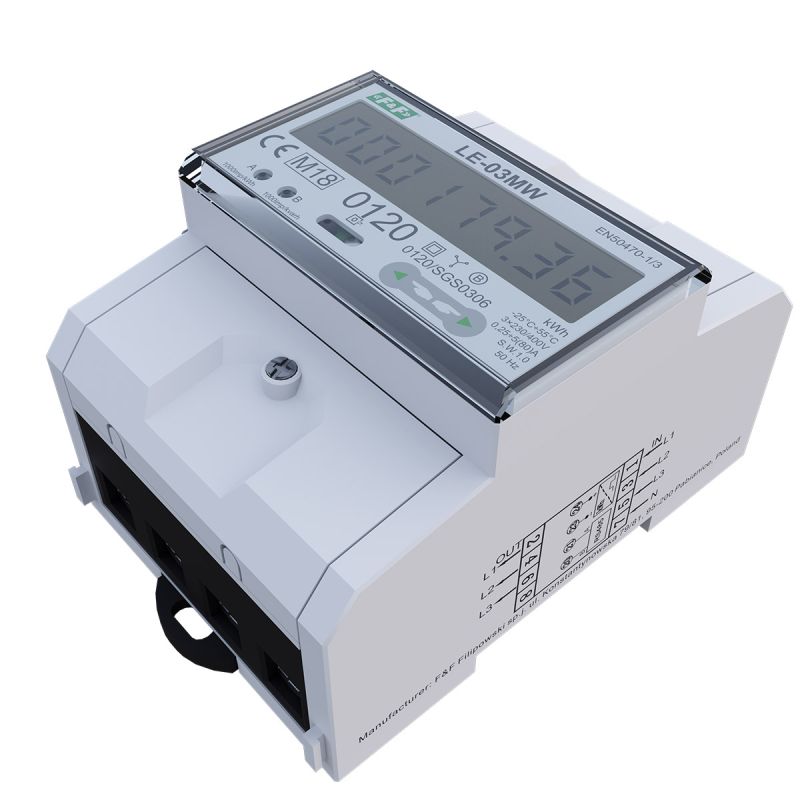

Licznik zużycia energii LE-03MW

Licznik zużycia energii LE-03MW

LE-03MW, 5902431671864

Opis produktu

3-fazowy licznik zużycia energii LE-03MW jest urządzeniem elektronicznym i taryfowym. Pozwala mierzyć przepływ energii w dwóch kierunkach. Jest przeznaczony do pomiaru zużycia energii w układzie bezpośrednim. Zgodność z dyrektywą MID.

3-fazowy licznik zużycia energii LE-03MW posiada wbudowany zegar czasu rzeczywistego umożliwiający pomiar zużycia prądu z podziałem na różne strefy taryfowe. Jest wyposażony w interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 (IEC1107), co umożliwia zdalny odczyt i zdalną konfigurację licznika.


Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.

Licznik energii elektrycznej zdalny odczyt prze RS-485

Zgodność
Dyrektywa MID 2014/32/EC, 0120/SGS0306
Norma EN50470-1/3

Charakterystyka urządzenia

  •  2-kierunkowy, 3-fazowy licznik zużycia energii elektrycznej;
  • pomiar bezpośredni do 80 A;
  • pomiar zużycia energii w czterech strefach taryfowych;
  • wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym do przełączania stref taryfowych;
  • Rejestracja sumarycznego i podzielonego na taryfy poboru:
    • · całkowitej energii czynnej i biernej,
    • · energii czynnej i biernej rozdzielonej na poszczególne kwadranty,
  • 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;
  • możliwość rozliczania zużytego prądu według innych harmonogramów dla dni roboczych oraz weekendu;
  • możliwość podziału roku na osiem przedziałów czasowych - w każdym przedziale zużycie prądu (dla dni powszednich) może być rozliczane według innego harmonogramu;
  • wskazania parametrów sieci (napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość)_;
  • obliczanie zapotrzebowania na moc dla poszczególnych taryf;
  • dodatkowy, kasowalny licznik zużycia energii elektrycznej;
  • port RS-485-umożliwia współpracę z aplikacją MeternetPro-zdalny odczyt i konfiguracja licznika zużycia prądu;
  • protokół Modbus RTU-umożliwia współpracę z aplikacją MeternetPro-zdalny odczyt i konfiguracja licznika zużycia prądu;
  • optyczny port komunikacyjny zgodny z normą EN62056 (IEC1107);
  • Dwa wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh;
  • wielofunkcyjny wyświetlacz LCD;
  • zgodność z MID.



Uwaga!
3-fazowy licznik zużycia energii LE-03MW posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.

Bezpłatny program serwisowy LE Config

Dzięki LE Config możliwy jest testowy odczyt wartości naliczonej energii oraz dokonanie podstawowych ustawień parametrów licznika.

LE Config współpracuje również z licznikami zużycia energii:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW-CT

Do pobrania tu: Program LE Config > pobierz

Dla komunikacji licznika zużycia energii LE-01MW z komputerem niezbędny jest konwerter USB CN-USB-485 ►

Poniżej okno aplikacji LE Config:

Program LE-config

 MeternetPRO - zdalny odczyt licznika zużycia energii elektrycznej

Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






Typtrójfazowy
PortyRS-485
Protokół komunikacyjnyMODBUS RTU
ZgodnośćDyrektywa MID 2014/32/EC, 0120/SGS0306, Norma EN50470-1/3
Napięcie odniesienia3×230/400 V
Prąd bazowy5 A
Prąd maksymalny80 A
Minimalny prąd mierzony0,04 A
Pobór własny licznika10 VA; 2 W
Zakres wskazań liczydła8 cyfr
Sygnalizacja sczytywania2 x LED
Wyjście impulsowe SO+ SO-otwarty kolektor
Napięcie podłączenia SO+ SO-maks. 30 V DC
Prąd podłączenia SO+ SO-maks. 27 mA
Klasa dokładnościB
Instalacja3-fazowa, 4-przewodowa
Częstotliwość znamionowa50 Hz
Klasa ochronności izolacjiII klasa
Liczba znaków LCD8
Przeciążalność30×lmax/10 ms
Izolacja4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N100÷289 V AC
Napięcie mierzone L-L173÷500 V AC
Bity stopu1
Przyłączezaciski śrubowe 25 mm²
Temperatura pracy-25 ÷ 50 °C
Wymiary76×100×65 mm (4,5 modułu DIN)
Montażna szynie 35 mm
Stopień ochronyIP51
Prędkość transmisji1200, 2400, 4800, 9600 bps
ParzystośćEVEN

Licznik zużycia energii elektrycznej 3-fazowy schemat podłączenia
