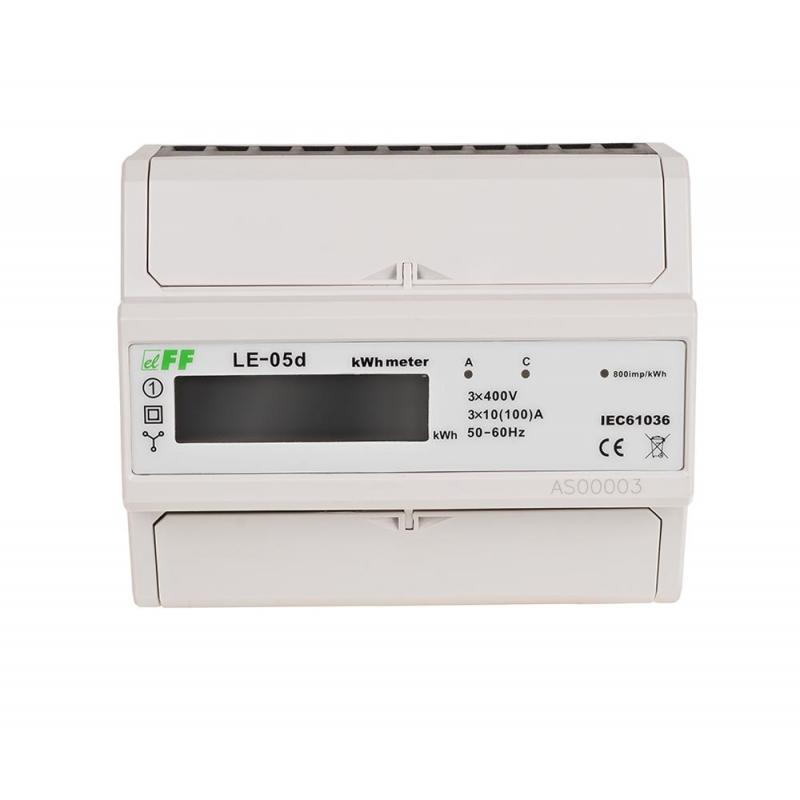

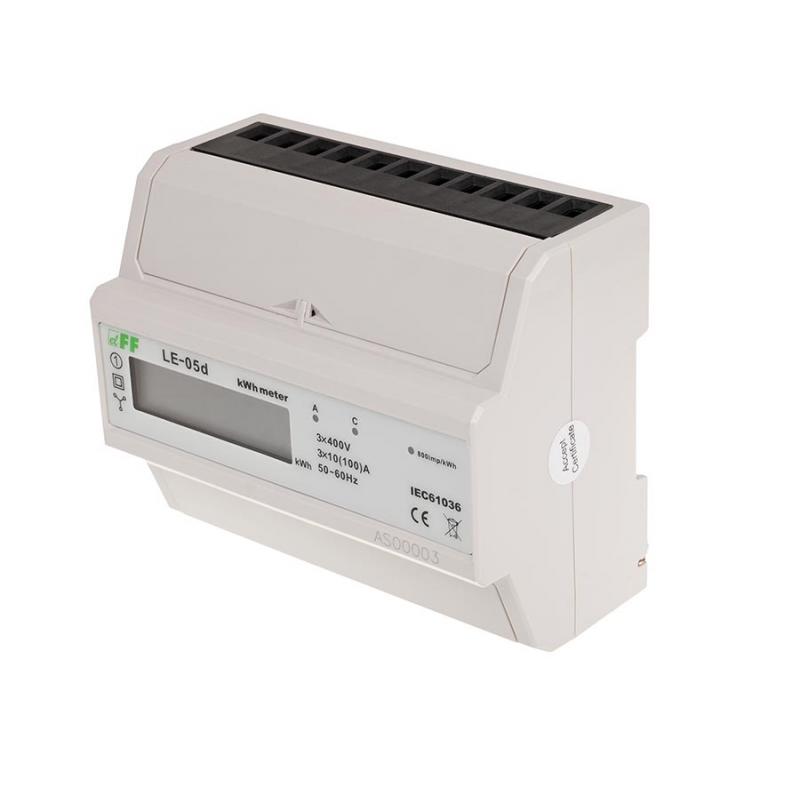

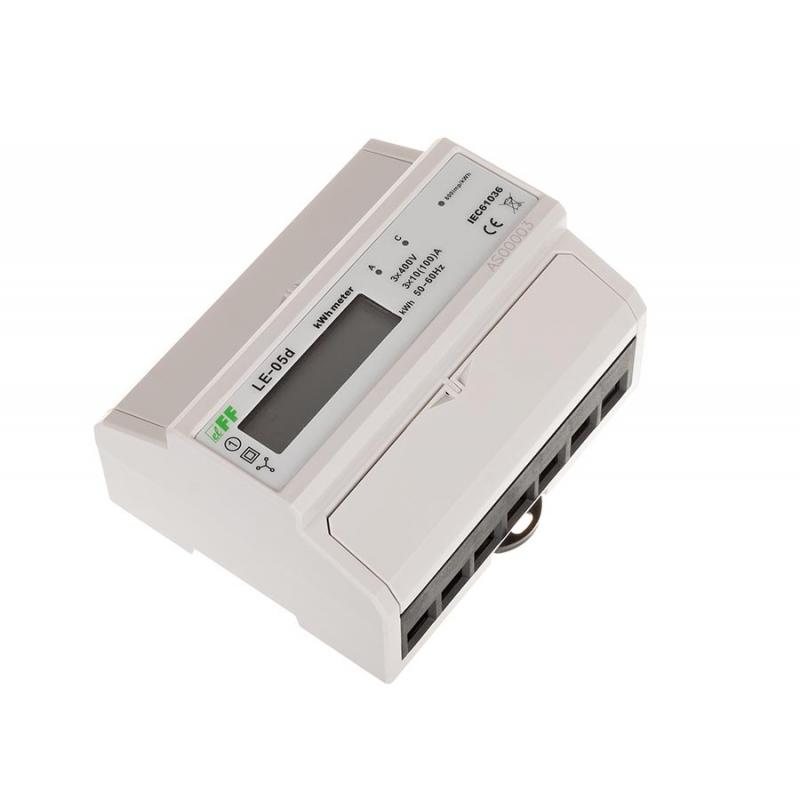

Licznik zużycia energii LE-05d
Bez przewodu neutralnego (układ Arona). Trójfazowy. Prąd 100 A.
LE-05d jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej, stosowanym jako podlicznik do wskazań pobranej energii elektrycznej czynnej prądu przemiennego trójfazowego w układzie pomiarowym Arona.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia, w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazach sygnalizowany jest miganiem LED A i C. Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh), przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh).
Uwaga!
Wskaźnik zużycia energii elektrycznej posiada wyjście impulsowe SO+ - SO-.
Liczniki zużycia prądu posiadają możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika.
- Typ
- trójfazowy
- Minimalny prąd mierzony
- 0,04 A
- Prąd bazowy
- 10 A
- Napięcie odniesienia
- 3 x 400 V
- Prąd maksymalny
- 100 A
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷99999,9 kWh
- Stała licznika
- (1,25 Wh/imp) 800 imp/kWh
- Zgodność
- IEC61036
- Protokół komunikacyjny
- brak
- Dokładność pomiaru zgodnie z IEC61036
- klasa 1
- Sygnalizacja sczytywania
- LED czerwona
- Wyjście impulsowe SO+ SO-
- otwarty kolektor
- Napięcie podłączenia SO+ SO-
- maks. 30 V DC
- Prąd podłączenia SO+ SO-
- maks. 27 mA
- Klasa dokładności
- 1
- Sygnalizacja poboru prądu
- 2 x LED czerwona
- Przyłącze
- zaciski śrubowe 25 mm²
- Temperatura pracy
- -20÷50°C
- Wymiary
- 7 modułów (122 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
