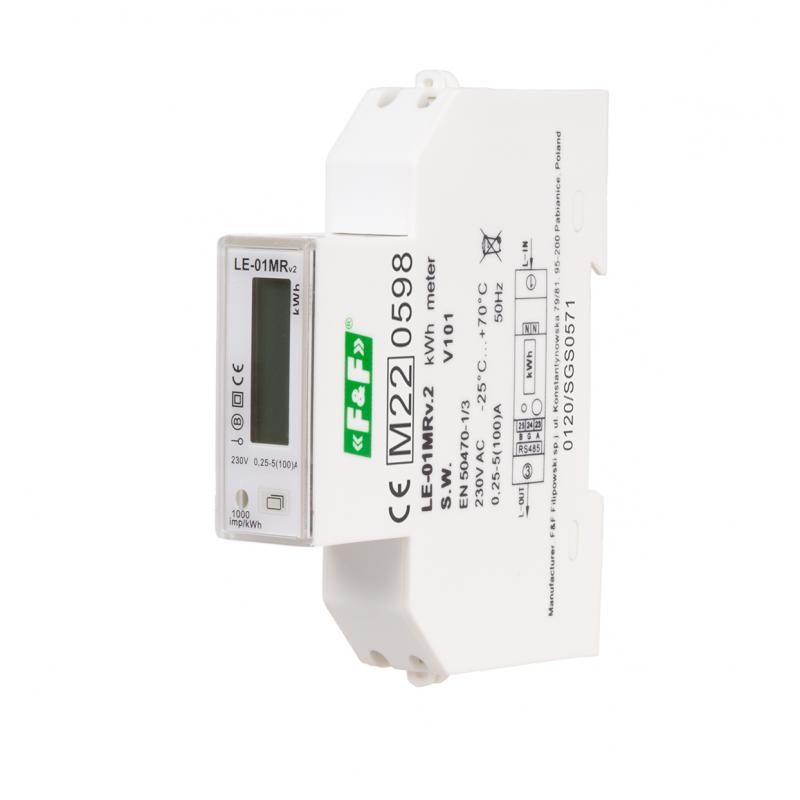

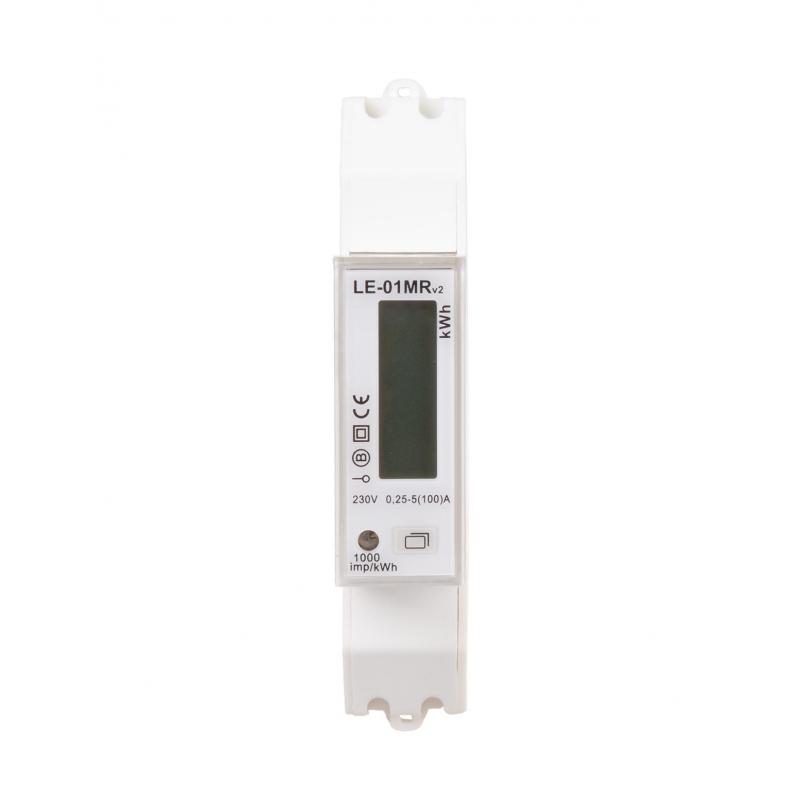

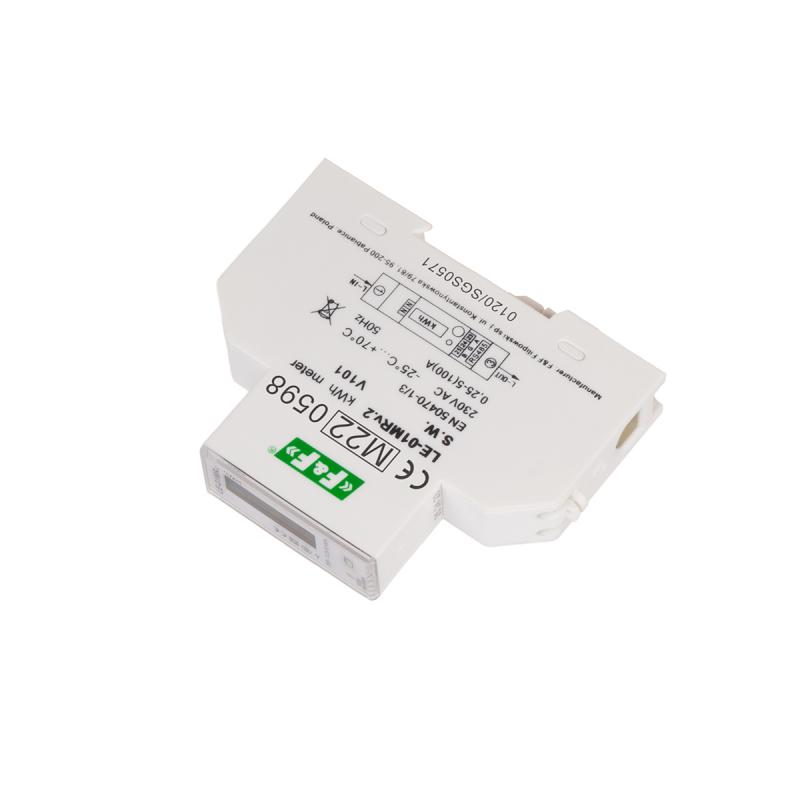

Licznik zużycia energii LE-01MR v2

Licznik zużycia energii LE-01MR v2

LE-01MR, 5908312599968

Opis produktu

Jednofazowy wskaźnik zużycia energii elektrycznej w nowej ulepszonej wersji v2.

LE-01MR v2 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego, jednofazowego do bezpośredniego pomiaru prądu w układzie 2-przewodowym.

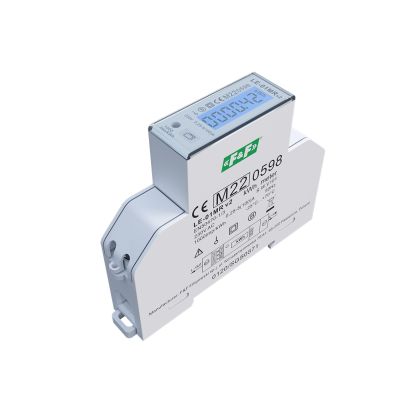

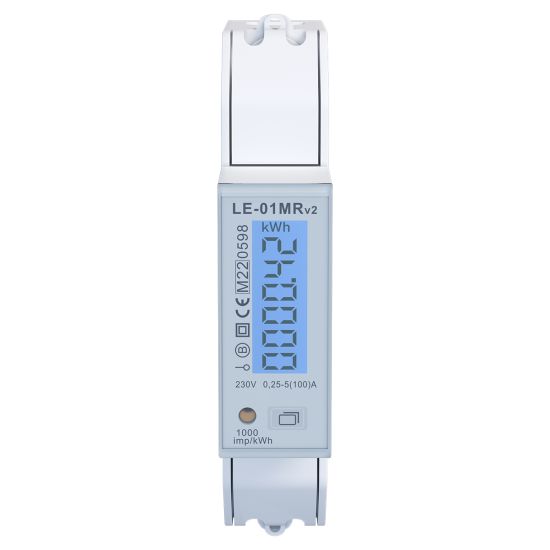

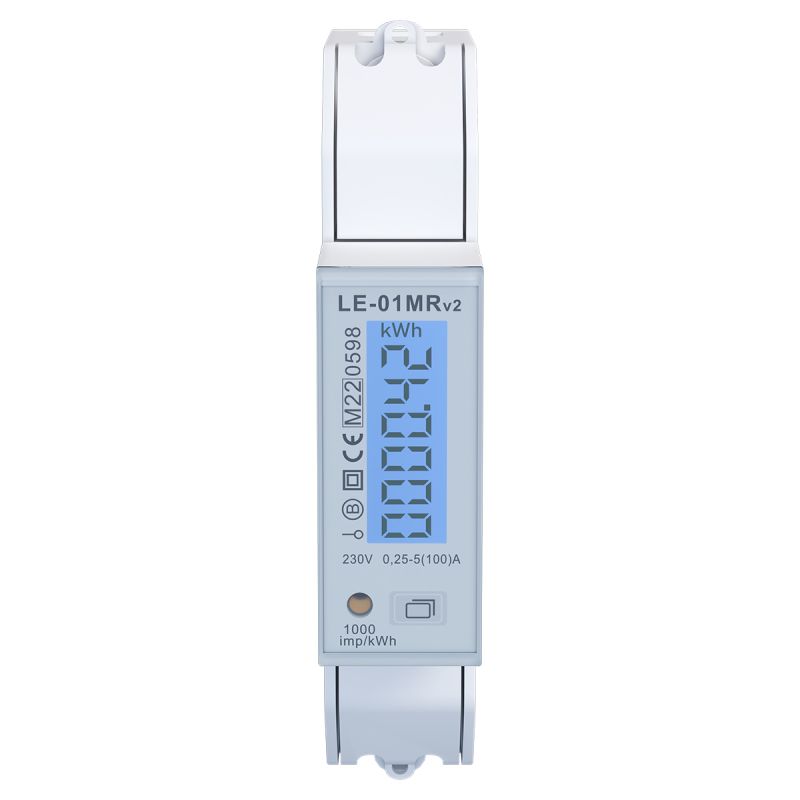

 Podświetlany wyświetlacz LCD.

Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0305






Mierzone wartości

Całkowita energia czynna
Energia czynna pobrana
Energia czynna oddana
Całkowita energia bierna
Energia bierna
Napięcie fazowe
Prąd fazowy
Częstotliwość
Moc czynna
Moc bierna
Moc pozorna
Współczynnik mocy
Zapotrzebowanie na pobieraną moc czynną
Maksymalne zapotrzebowanie na pobieraną moc czynną
Zapotrzebowanie na oddawaną moc czynną
Maksymalne zapotrzebowanie na oddawaną moc czynną
Zapotrzebowanie na pobieraną moc bierną
Maksymalne zapotrzebowanie na pobieraną moc bierną
Zapotrzebowanie na oddawaną moc bierną
Maksymalne zapotrzebowanie na oddawaną moc bierną
[kWh]
AE+/AE- [kWh]
[kWh]
[kvarh]
AE+ [kvarh]
U [V]
I [A]
F [Hz]
P [W]
Q [var]
S [VA]
cosϕ
[W]
[W]
[W]
[W]
[var]
[var]
[var]
[var]




Działanie
Jednofazowy licznik zużycia energii elektrycznej LE-01MR v2 umożliwia 4-kwadrantowy pomiar energii i mocy oraz monitorowanie wielu dodatkowych parametrów sieci, takich jak: napięcie, prąd, moc czynna, moc bierna, moc pozorna częstotliwość, współczynnik mocy. Licznik posiada dodatkowe, kasowalne liczniki energii czynnej i biernej. Wyposażony jest również w interfejs komunikacyjny RS-485 obsługujący protokół Modbus RTU zapewniający zdalny odczyt i konfigurację licznika.
Przycisk dotykowy znajdujący się na elewacji licznika umożliwia wybór wyświetlanego parametru oraz zmianę ustawień licznika. Zgodność Przeznaczenie Działanie - 2 - Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.
Zmiana wyświetlanego parametru następuje domyślnie co 5 sekund lub z ustawioną częstotliwością przez użytkownika oraz ręcznie za pomocą pola dotykowego na czole licznika. Wyświetlacz jest aktywny przy załączonym zasilaniu wskaźnika.

Uwaga!
Wskaźnik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych, co uniemożliwia zrobienie obejścia licznika.

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).




Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz



Komunikacja PC-LE za pomocą konwertera USB CN-USB-485
Program bezpłatny.




Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT


MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.







Czytaj więcej!

Wykonanie sieci komunikacyjnej dla liczników z portem RS-485.




Typjednofazowy
Instalacja2-przewodowa
Wyświetlacz7-cyfrowy LCD podświetlany (kolor niebieski)
PortyRS-485
Częstotliwość znamionowa50 Hz
Protokół komunikacyjnyMODBUS RTU
ZgodnośćDyrektywa MID 2014/32/EU
Napięcie odniesienia230 V AC
Prąd bazowy5 A
Prąd maksymalny100 A
Minimalny prąd mierzony0,02 A
Pobór własny licznika10 VA; 1 W
Zakres wskazań liczydła0÷99999,99 kWh
Podświetlenie LCDTAK
Stała licznika(1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywaniaLED czerwona
Klasa dokładnościB
Napięcie mierzone100÷289 V AC
Bity stopu1

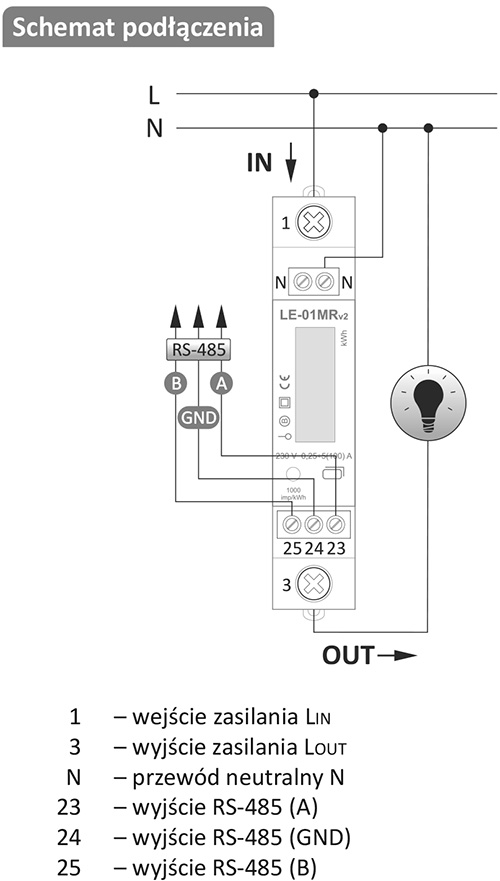

Przyłącze100 A (zaciski 1, 3) - zaciski śrubowe 25 mm²; neutralny (zacisk N) - zaciski śrubowe 1 mm²; komunikacja (zaciski 23, 24, 25) - zaciski śrubowe 1 mm²
Temperatura pracy-20÷65°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
adres Modbus1÷245
Prędkość transmisji9600*, 19200, 38400, 115200 bps
ParzystośćNONE*, ODD, EVEN
