Opis produktu

Trójfazowy, półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci.
Interfejs komunikacyjny M-Bus.
Licznik posiada podświetlany wyświetlacz LCD.

Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0216
EN 50470-1/3

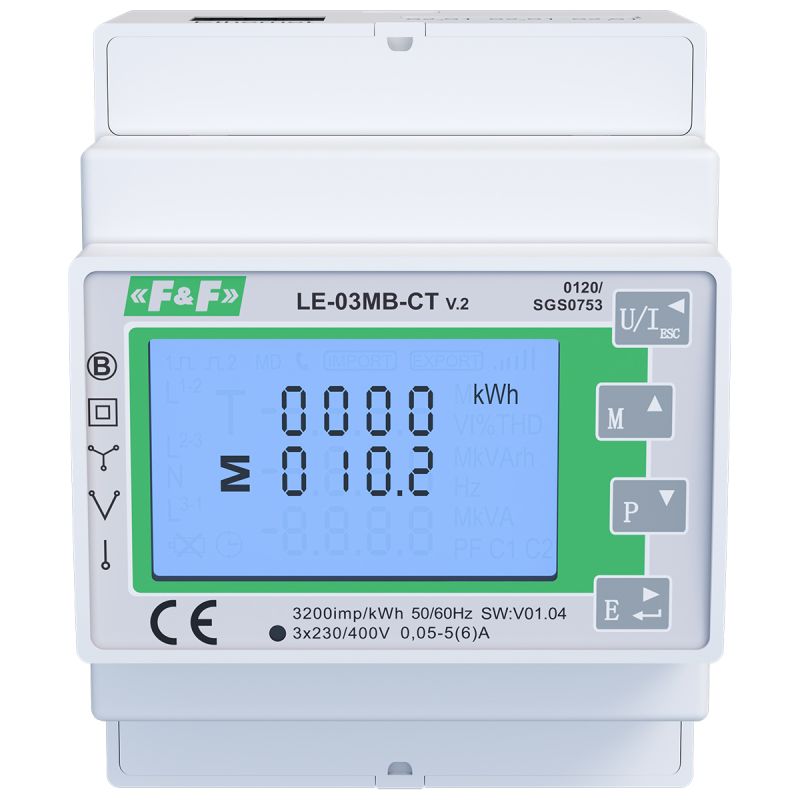

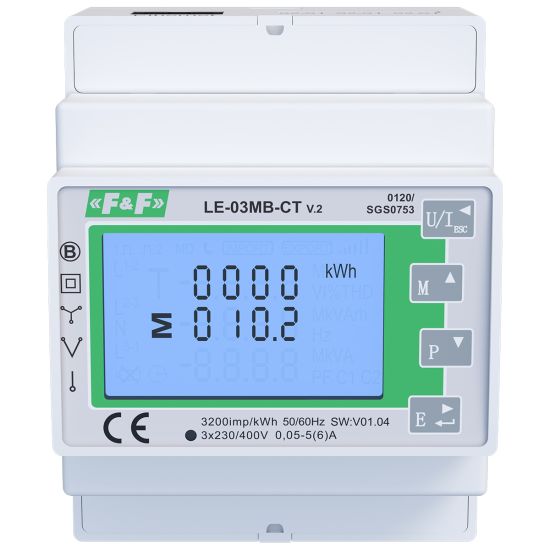

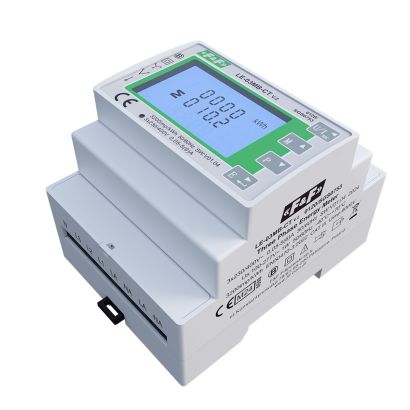

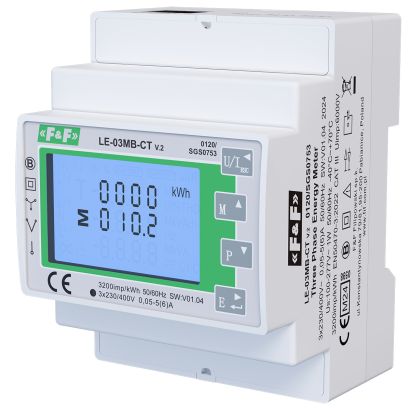

LE-03MB CT jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1A lub 5A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.





Funkcje
* 3-fazowy
* dwukierunkowy (4-kwadrantowy)
* przekładniki 1A lub 5A
* przekładnia prądowa 1÷9999
* ustawiane napięcie pomiarowe 100÷500V
* przekładnia napięciowa 1÷9999
* przekładnia ustawiana programowo zgodnie z M-Bus
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z LVD
* port/ protokół M-Bus
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem


Mierzone wartości

  • Energia czynna całkowita AE total [kWh]
  • Energia czynna – import AE+ [kWh]
  • Energia czynna – eksport AE- [kWh]
  • Energia bierna całkowita RE total [kvarh]
  • Energia bierna – import RE+ [kvarh]
  • Energia bierna – eksport RE- [kvarh]

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Można je dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika to aplikacja web'owa (strona internetowa). Dostęp do programu uzyskujemy poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
To moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






PortyM-Bus
Protokół komunikacyjnyM-Bus
ZgodnośćDyrektywa MID 2014/32/EU
Napięcie odniesienia3×400 V+N
Prąd bazowy0,25÷5 A
Prąd maksymalny6 A
Minimalny prąd mierzony0,02 A
Dokładność pomiaru zgodnie z IEC62052-11, IEC62053-21klasa 1
Pobór własny licznika10 VA; 2 W
Zakres wskazań liczydła0÷99999,9 kWh
Podświetlenie LCDTAK
Sygnalizacja sczytywania2 x LED
Klasa dokładności1
Stała licznika kWh/kvarh0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarhotwarty kolektor
Napięcie podłączenia kWh/kvarhmaks. 30 V DC
Prąd podłączenia kWh/kvarhmaks. 27 mA
Czas impulsu kWh/kvarh60, 100, 200 ms
Przeciążalność30×lmax/10 ms
Izolacja4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N100÷289 V AC
Napięcie mierzone L-L173÷500 V AC
Przyłączezaciski śrubowe 4,0 mm²
Temperatura pracy-20÷55°C
Wymiary4 moduły (70 mm)
Montażna szynie 35 mm
Stopień ochronyIP51
230 V AC sieć 1-fazowa 2-przewodowa

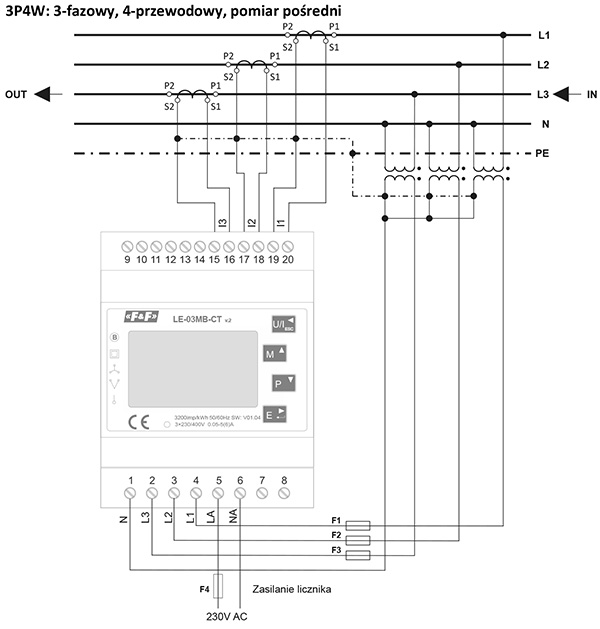

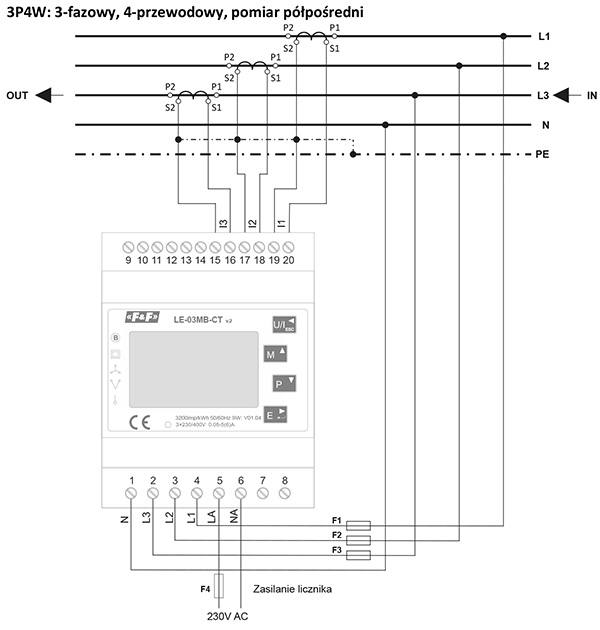

3×230V+N sieć 3-fazowa 4-przewodowa

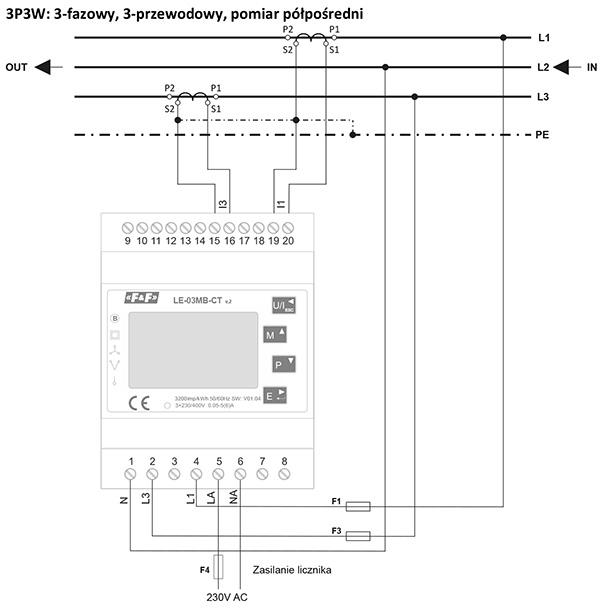

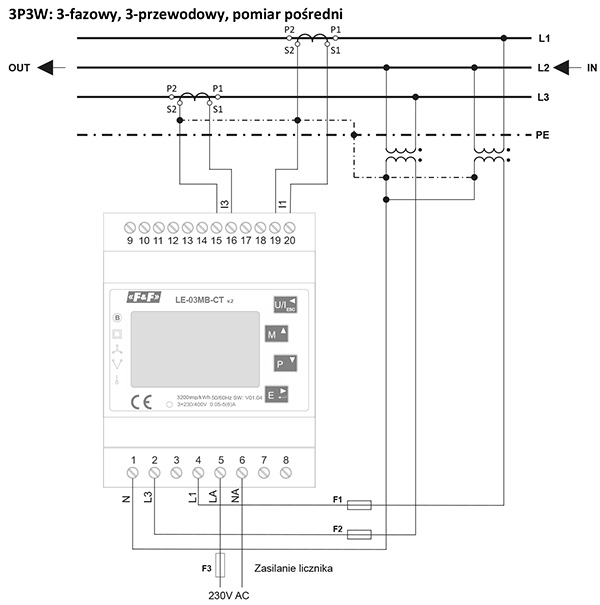

3×400V sieć 3-fazowa, 3-przewodowa (bez zera)
