LE-03M-4Q- 3-fazowy, 2-kierunkowy, 4-kwadrantowy licznik zużycia energii elektrycznej

Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/25/135

LE-03M-4Q w skrócie:

LE-03M-4Q to trójfazowy licznik energii elektrycznej, który może pełnić funkcję podlicznika ze zdalnym odczytem danych. Urządzenie realizuje bezpośredni pomiar prądów do 3 × 100 A oraz oddzielnie rejestruje energię czynną i bierną pobraną oraz oddaną.

Pomiar czterokwadrantowy obejmuje energię bierną indukcyjną i pojemnościową z uwzględnieniem kierunku jej przepływu. Port RS-485 z protokołem Modbus RTU umożliwia cyfrowy odczyt danych przez kompatybilny system nadrzędny. Licznik ma certyfikat MID, dwa konfigurowalne wyjścia impulsowe SO, kasowalny licznik pomocniczy oraz podświetlany wyświetlacz LCD

Najważniejsze cechy licznika LE-03M-4Q

• bezpośredni pomiar prądów do 3 × 100 A;

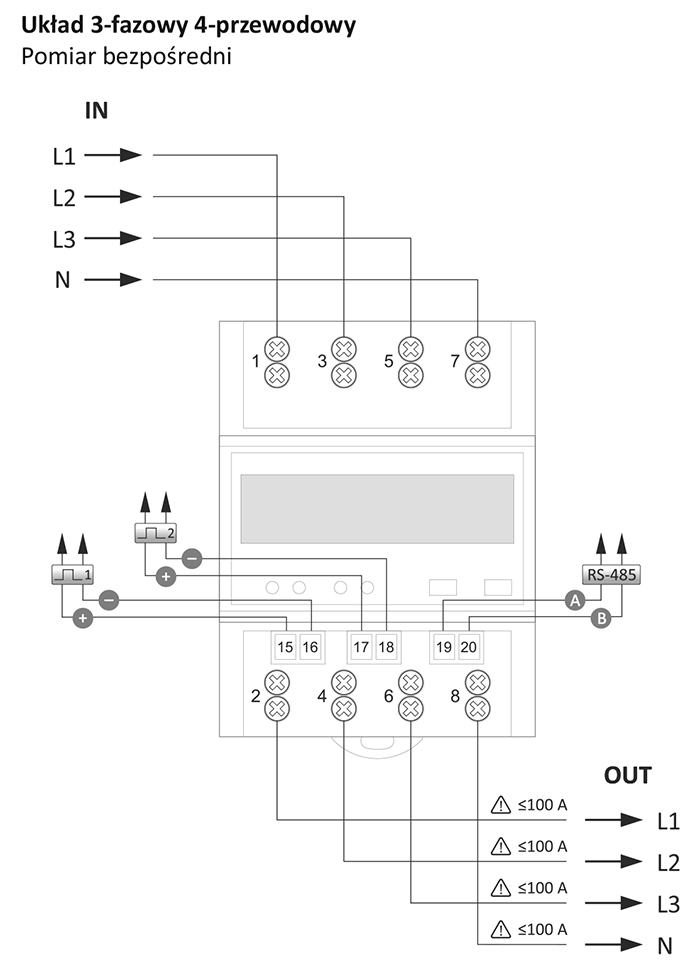

• praca w trójfazowym, czteroprzewodowym układzie pomiarowym;
• dwukierunkowy pomiar energii czynnej i biernej;
• oddzielna rejestracja energii pobranej i oddanej;
• pomiar energii biernej w czterech kwadrantach Q1–Q4;
• pomiar bieżących parametrów sieci;
• obliczanie zapotrzebowania na moc czynną i bierną;
• komunikacja RS-485;
• protokół Modbus RTU;
• możliwość cyfrowego odczytu danych;
• dodatkowy, kasowalny licznik energii;
• dwa konfigurowalne wyjścia impulsowe SO;
• zabezpieczenie ustawień kodem PIN;
• podświetlany, wielofunkcyjny wyświetlacz LCD;
• certyfikat MID;
• montaż na szynie DIN;
• 5 lat gwarancji.

Podstawowe dane techniczne

• układ pomiarowy: trójfazowy, czteroprzewodowy;
• napięcie znamionowe: 3 × 230/400 V AC;
• rodzaj pomiaru: bezpośredni;
• prąd maksymalny: 3 × 100 A;
• pomiar energii czynnej i biernej: dwukierunkowy;
• pomiar energii biernej: czterokwadrantowy Q1–Q4;
• komunikacja: RS-485;
• protokół: Modbus RTU;
• dokładność pomiaru energii czynnej: klasa B;
• zgodność: MID;
• wyjścia impulsowe: 2 × SO;
• montaż: szyna DIN;
• szerokość obudowy: 4 moduły, 71,5 mm.

Dwukierunkowy pomiar energii

LE-03M-4Q rozpoznaje kierunek przepływu energii i prowadzi oddzielne rejestry dla energii pobranej i oddanej. Pomiar dwukierunkowy obejmuje energię czynną i bierną.

Pozwala to stosować urządzenie w instalacjach, w których energia jest pobierana z sieci, ale może być również przekazywana w przeciwnym kierunku, między innymi w układach współpracujących z fotowoltaiką lub magazynem energii.

LE-03M-4Q może także pracować jako trójfazowy podlicznik energii dla wydzielonego obwodu, lokalu, maszyny lub innej części instalacji.

Czterokwadrantowy pomiar energii biernej

Licznik rejestruje energię bierną indukcyjną i pojemnościową w czterech kwadrantach Q1–Q4. Uwzględnia przy tym kierunek jej przepływu.

Taki zakres pomiaru dostarcza więcej informacji niż rejestrowanie wyłącznie energii czynnej pobranej i oddanej. Dane czterokwadrantowe uzupełniają pomiary mocy biernej, mocy pozornej i współczynnika mocy.

LE-03M-4Q nie kompensuje energii biernej i nie steruje urządzeniami wykonawczymi. Jego zadaniem jest pomiar, rejestracja oraz udostępnianie danych.

Dzięki pomiarowi w 4 kwadrantach możemy uzyskać pełny bilans energetyczny w instalacji elektrycznej, jest on niezbędny w przypadku dokładnego rozliczenia energii w instalacji z fotowoltaiką czy magazynem energii. Umożliwia on pełną kontrolę i monitoring zużycia energii elektrycznej w układach 3-fazowych, zapewniając jednocześnie dokładną analizę parametrów pracy całej instalacji. Dzięki temu użytkownik otrzymuje wiarygodne dane do rozliczeń oraz optymalizacji zużycia energii.

Zdalny odczyt przez Modbus RTU

Port RS-485 z protokołem Modbus RTU jest najważniejszą cechą odróżniającą LE-03M-4Q od modelu LE-03d-4Q. Pozwala systemowi nadrzędnemu odczytywać rejestry energii oraz aktualne parametry sieci.

Dzięki temu licznik może pełnić funkcję podlicznika ze zdalnym odczytem w kompatybilnych systemach monitorowania energii, rejestracji danych, automatyki, BMS lub SCADA.

Zastosowanie urządzenia w konkretnym systemie wymaga obsługi protokołu Modbus RTU i zgodności z mapą rejestrów licznika.

Kasowalny licznik pomocniczy

LE-03M-4Q ma dodatkowy licznik energii, którego wskazanie można wyzerować. Pozwala to rozpocząć pomocniczy pomiar od wybranego momentu bez kasowania podstawowych rejestrów.

Funkcja może być wykorzystywana do sprawdzania ilości energii zarejestrowanej w wybranym okresie lub podczas określonego cyklu pracy wydzielonej części instalacji.

Dwa wyjścia impulsowe SO

Urządzenie wyposażono w dwa konfigurowalne wyjścia impulsowe typu otwarty kolektor. Mogą one współpracować z kompatybilnymi licznikami impulsów, rejestratorami lub wejściami sterowników.

Wyjścia nie są na stałe przypisane wyłącznie do energii importowanej i eksportowanej. Producent określa je jako wyjścia konfigurowalne.

Certyfikat MID

Certyfikat MID potwierdza zgodność licznika z wymaganiami dotyczącymi przyrządów pomiarowych. LE-03M-4Q może dzięki temu pełnić funkcję podlicznika w układach, w których wymagane jest zastosowanie urządzenia zgodnego z MID.

Co wyróżnia LE-03M-4Q?

LE-03M-4Q jest urządzeniem pośrednim pomiędzy LE-03d-4Q a LE-03MW-4Q4T. W porównaniu z LE-03d-4Q został wyposażony w port RS-485 i protokół Modbus RTU, dlatego umożliwia bezpośredni, cyfrowy odczyt danych.

W odróżnieniu od LE-03MW-4Q4T nie ma zegara czasu rzeczywistego ani możliwości przypisywania energii do czterech stref taryfowych.

Model jest przeznaczony do instalacji, w których wymagany jest dwukierunkowy i czterokwadrantowy pomiar oraz zdalny odczyt danych, ale nie jest potrzebny wewnętrzny system wielotaryfowy.

Pomiar parametrów sieci

Urządzenie mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy.

Licznik oblicza również zapotrzebowanie na moc czynną i bierną. Parametry można sprawdzać bezpośrednio na podświetlanym wyświetlaczu LCD lub odczytywać cyfrowo przez port RS-485.
