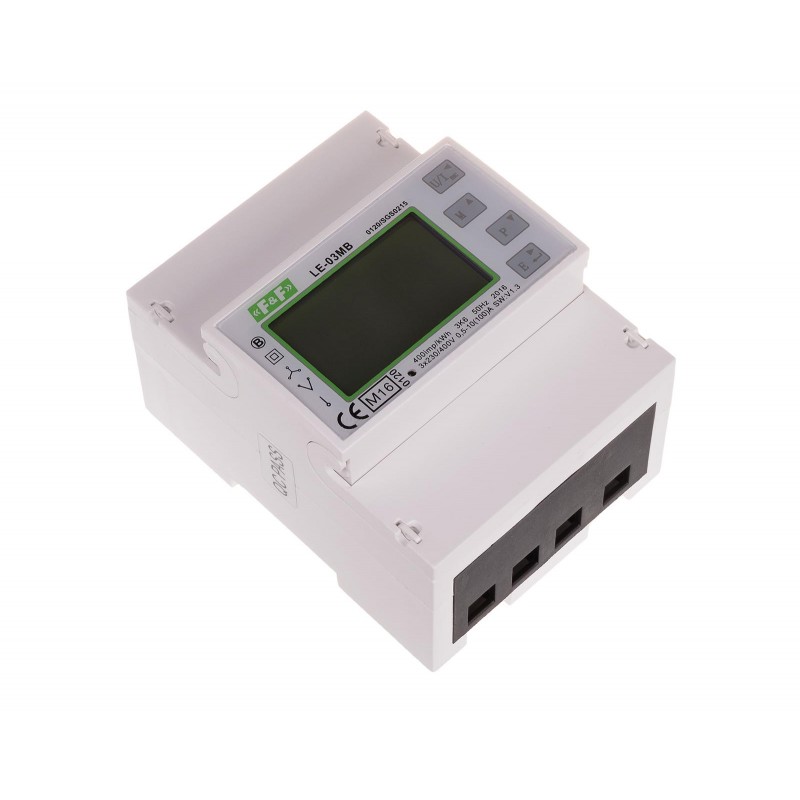

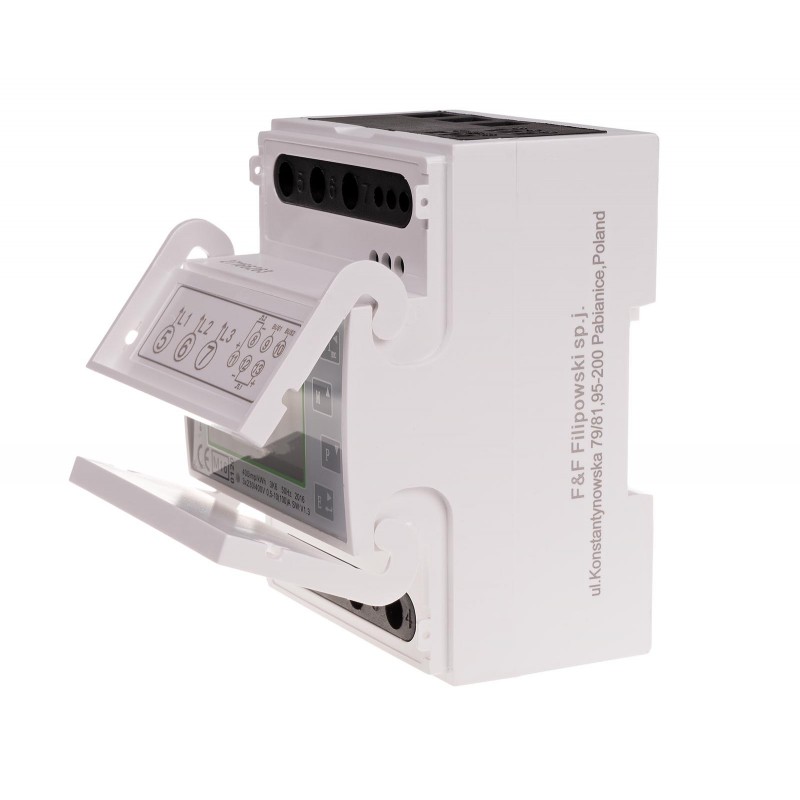

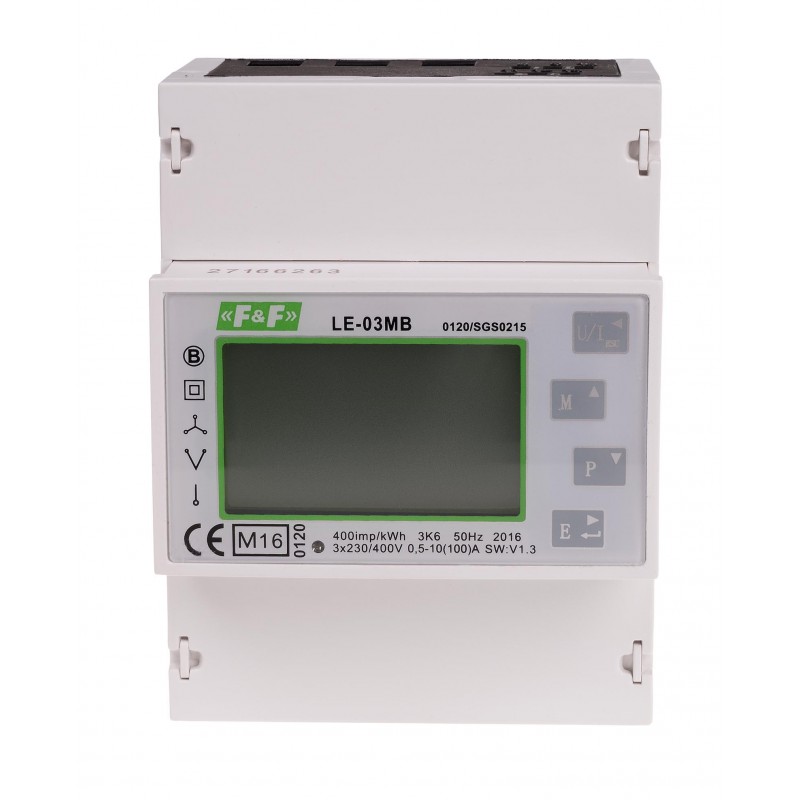

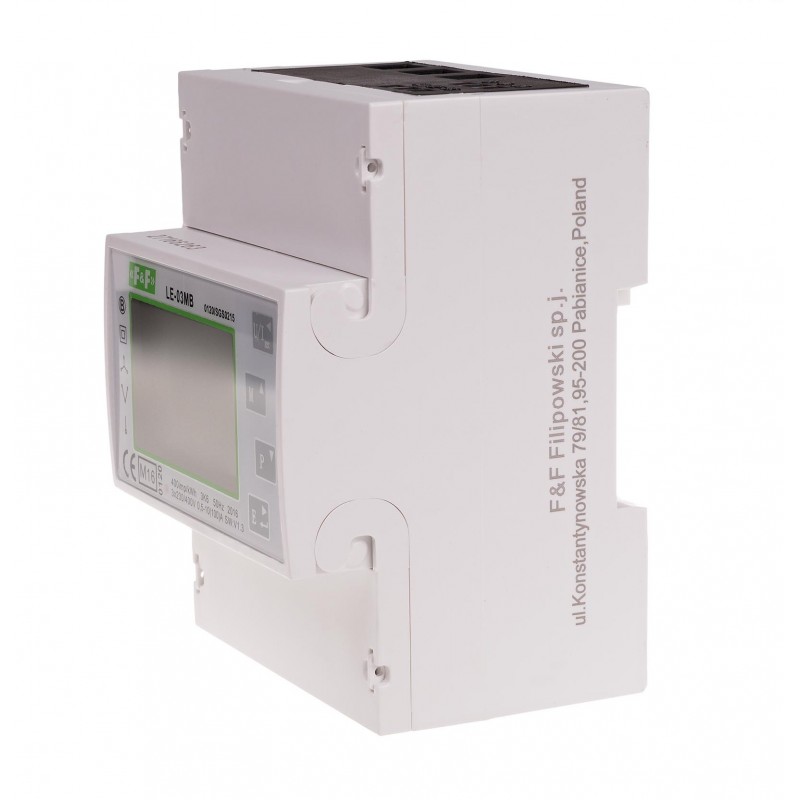

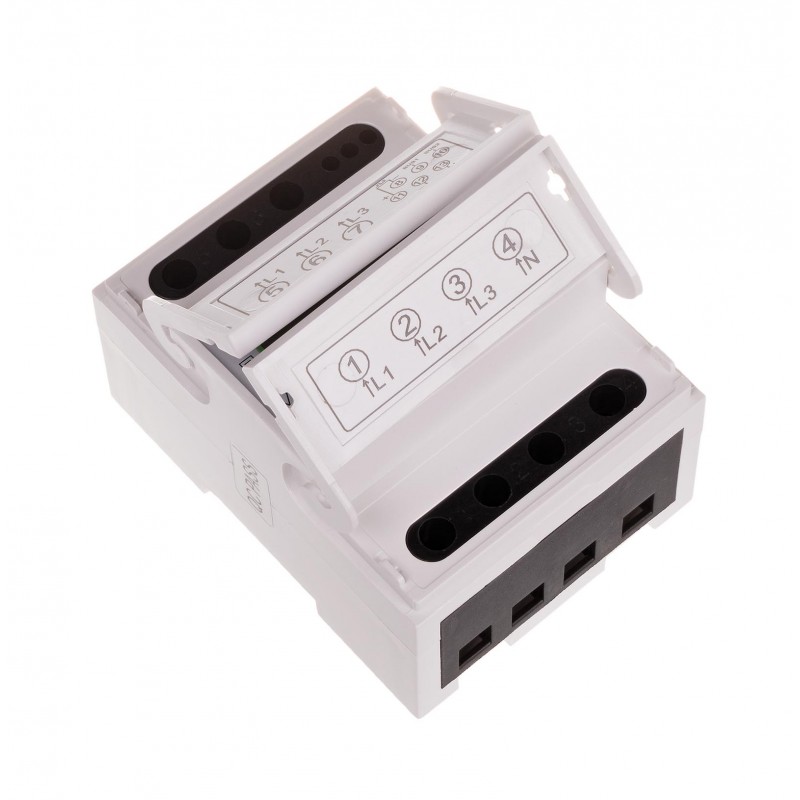

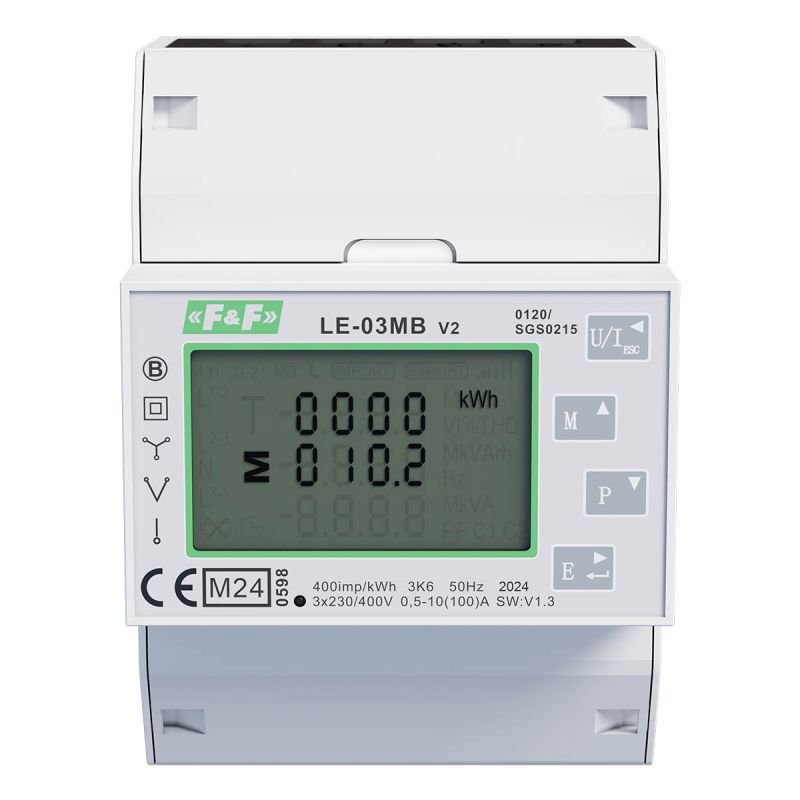

Licznik energii elektrycznej LE-03MB v.2

LE-03MB, 5908312599807

Trójfazowy licznik zużycia energii elektrycznej z podświetlanym wyświetlaczem LCD. Pomiar energii elektrycznej i parametrów sieci bezpośredni, dwukierunkowy.

Posiada certyfikat MID.

Interfejs komunikacyjny M-Bus.

 Zgodność

Dyrektywa MID 2014/32/EU
Certyfikat MID 0120/SGS0215

LE-03MB-CT jest elektronicznym, legalizowanym (deklaracja MID) 3-fazowym licznikiem energii elektrycznej prądu przemiennego przeznaczonym do bezpośredniego pomiaru prądów do 100A w 1- i 3-fazowych sieciach napięcia przemiennego. Licznik umożliwia rejestrację importowanej i eksportowanej energii czynnej i biernej (parametry 1.8.0, 2.8.0, 3.8.0, 4.8.0 według kodów OBIS) oraz monitorowanie wielu dodatkowych parametrów sieci, takich jak: napięcie, prąd, moc czynna, moc bierna, moc pozorna częstotliwość, współczynnik mocy. Licznik LE-03MB v.2 wyposażony jest w interfejs komunikacyjny MBUS, zapewniający zdalny odczyt i konfigurację licznika. Konfiguracja licznika możliwa jest również poprzez panel czołowy z wielofunkcyjnym wyświetlaczem LCD i przyciskami dotykowymi. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.





Funkcje  licznika energii elektrycznej LE-03MB

  • certyfikat MID,
  • dwukierunkowy pomiar energii czynnej oraz biernej,
  • przeznaczony do instalacji:
    • 3-fazowych, 3- i 4-przewodowych,
    • 1-fazowych, 2-przewodowych,
  • bezpośredni pomiar prądu do 100 A,
  • rejestracja zużycia energii czynnej i biernej (całkowitej, eksport, import),
  • monitorowanie parametrów sieci: napięcia, moce, prądy, współczynnik mocy, częstotliwość, zapotrzebowanie na moc i prąd,
  • komunikacja w standardzie M-BUS,
  • dwa wyjścia impulsowe (jedno konfigurowalne),
  • podświetlany, wielofunkcyjny wyświetlacz LCD,
  • zabezpieczenie hasłem dostępu do konfiguracji licznika.



Rejestrowane wartości

  • energia czynna (importowana i eksportowana),
  • energia bierna (importowana i eksportowana).

Mierzone wartości

  • moc czynna, bierna, pozorna, współczynnik mocy,
  • napięcia fazowe i międzyfazowe,
  • prądy fazowe,
  • zapotrzebowanie na moc,
  • procentowa zawartość harmonicznych napięcia i prądu.








Zdalny odczyt licznika energii elektrycznej - MeternetPRO

Program MeternetPRO służy do zdalnego odczytu stanów oraz wskazań:

  • liczników,
  • multimetrów,
  • przetworników pomiarowych,
  • modułów rozszerzeń wejść/wyjść,
  • innych urządzeń pomiarowych, które komunikują się zgodnie z protokołem Modbus RTU.


Aplikacja  jest integralną częścią programu Excel. Odczytane dane widzimy w tabeli programu. Kształtujemy je dowolnie, zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu mamy poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.




Moduł rozliczeń abonentowych zużycia energii elektrycznej

Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






LE-03MB
Typ
trójfazowy
Minimalny prąd mierzony
0,02 A
Prąd bazowy
0,5÷10 A
Napięcie odniesienia
3×400 V+N
Prąd maksymalny
100 A
Pobór własny licznika
10 VA; 2 W
Zakres wskazań liczydła
0÷99999,99 kWh
Zgodność
Dyrektywa MID 2014/32/EU
Protokół komunikacyjny
M-Bus
Porty
M-Bus
Podświetlenie LCD
TAK
Sygnalizacja sczytywania
2 x LED
Klasa dokładności
B
Stała licznika kWh/kvarh
0,01; 0,1; 1; 10; 100 imp.
Wyjście impulsowe kWh/kvarh
otwarty kolektor
Napięcie podłączenia kWh/kvarh
maks. 30 V DC
Prąd podłączenia kWh/kvarh
maks. 27 mA
Czas impulsu kWh/kvarh
60, 100, 200 ms
Przeciążalność
30×lmax/10 ms
Izolacja
4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N
100÷289 V AC
Napięcie mierzone L-L
173÷500 V AC
Przyłącze
zaciski śrubowe 25 mm²
Temperatura pracy
-20÷55°C
Wymiary
4,5 modułu (75 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP51

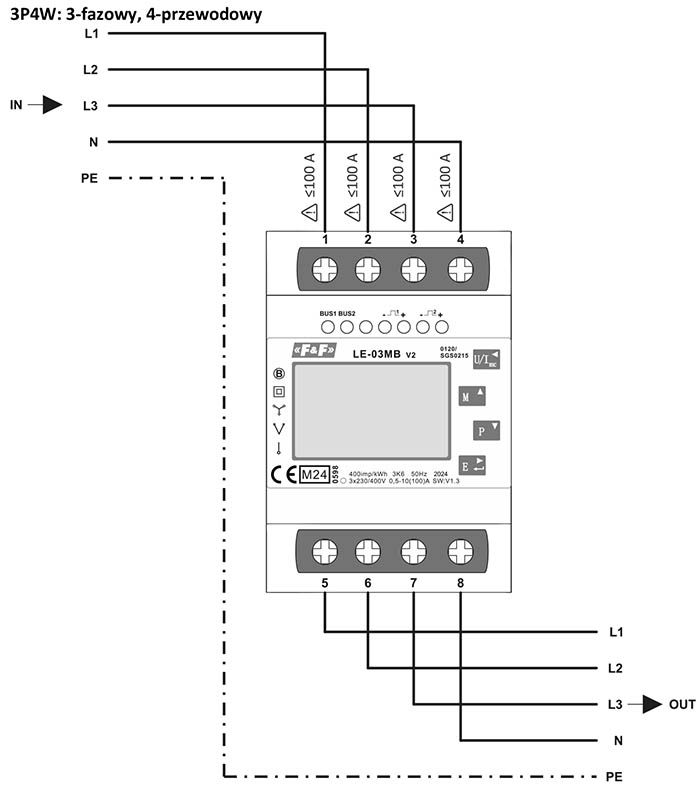

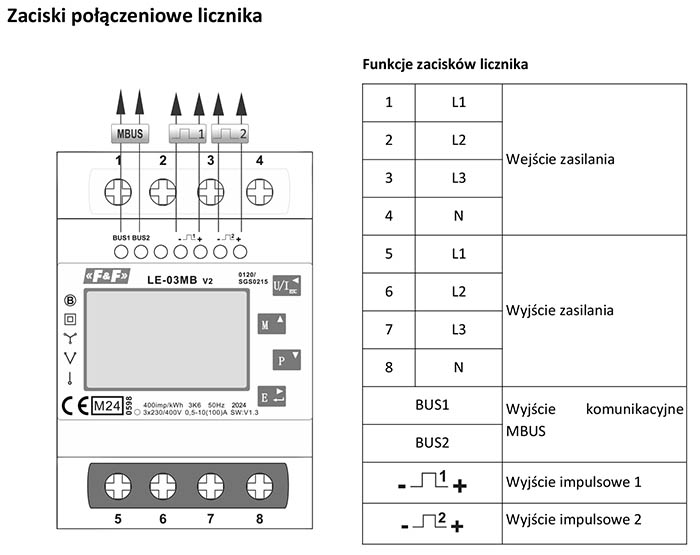

LE-03MB v.2 schematy podłączenia

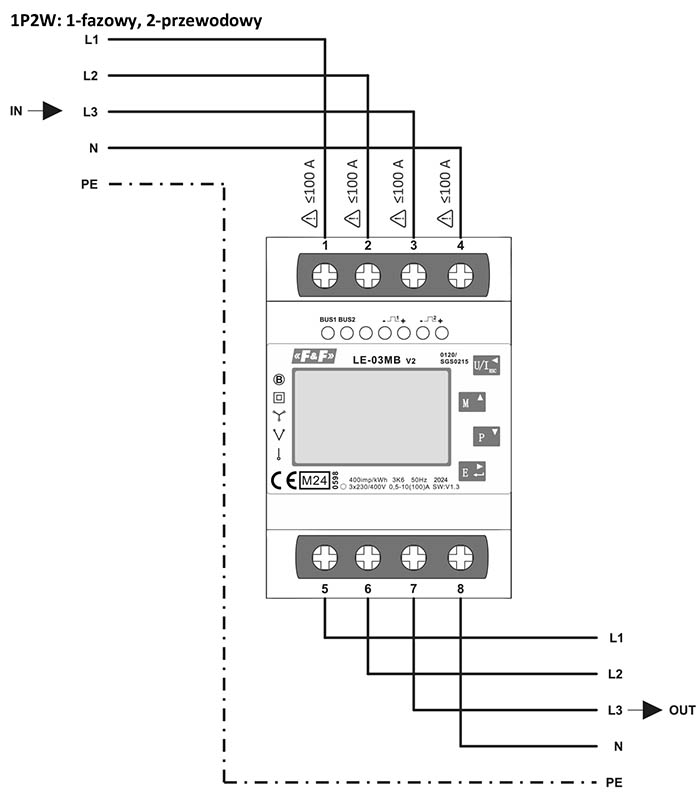

LE-03MB v.2 schematy podłączenia

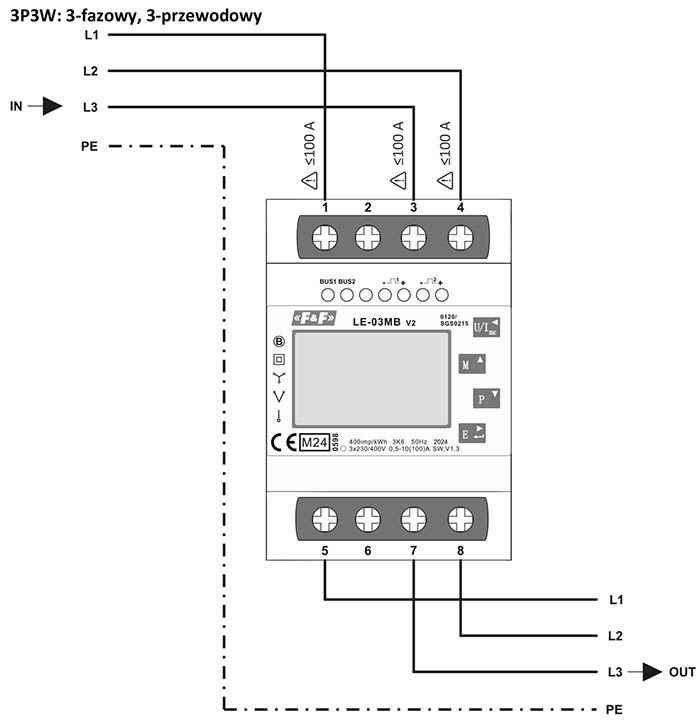

LE-03MB v.2 schematy podłączenia

LE-03MB v.2 schematy podłączenia
